01
Misurazione per fase
Consulta separatamente tensione, corrente e potenza attiva di L1, L2 e L3, oltre ai valori elettrici totali.
GEYER SMART · ER3100CT · 3 TRASFORMATORI DI CORRENTE
Consumi energetici trifase.Misurazione senza interrompere il circuito.
Contatore energetico smart Wi-Fi trifase con tre trasformatori di corrente esterni apribili, per monitorare in tempo reale e consultare lo storico e i flussi bidirezionali dei consumi e dei parametri elettrici fino a 100 A per fase.
100 Aper fase
3 fasiMisura bidirezionale
1 modulosu guida DIN
Misurazione bidirezionaleEnergia prelevata e immessa
3 trasformatoriMisure per fase
ECOSISTEMA CONNESSO
Amazon Alexa
Google Home
Tuya Smart
Smart Life3 FASI · ENERGIA BIDIREZIONALE · CRONOLOGIA
Un quadro completo dei consumi trifase.
ER3100CT misura tutte e tre le fasi tramite tre trasformatori di corrente esterni e invia a GEYER Smart i valori in tempo reale, i dati sull’energia bidirezionale e la cronologia.
02
Tre trasformatori di corrente
Ogni conduttore di fase passa attraverso il trasformatore apribile rispettivo, senza far passare il carico nel contatore.
03
Energia bidirezionale e cronologia

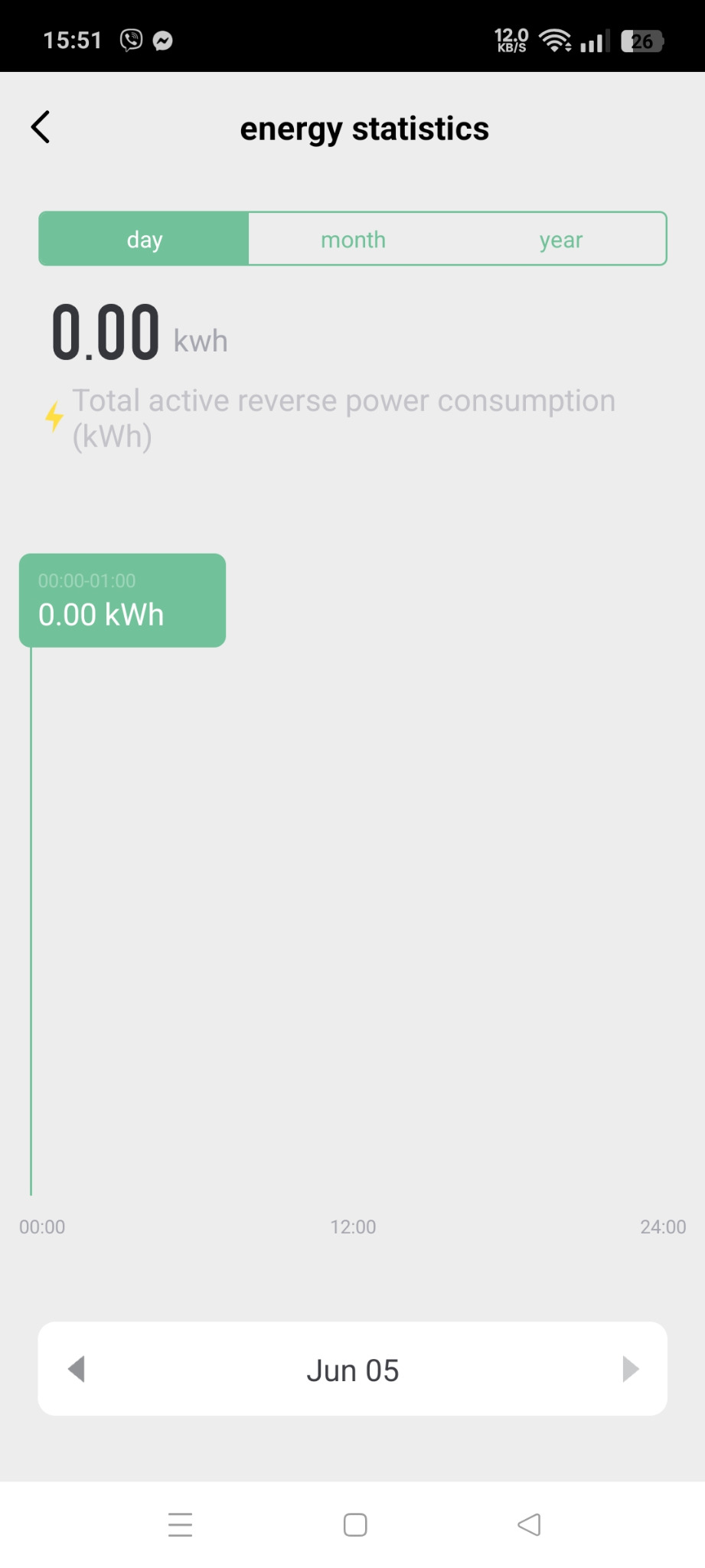

Monitora l’energia attiva totale, prelevata e immessa e consulta le statistiche giornaliere, mensili o annuali.
04
Accesso remoto e condivisione
Consulta le misurazioni ovunque ti trovi, ricevi notifiche push e condividi il dispositivo con un massimo di 20 utenti.
TRIFASE · 100 A PER FASE · 3 TRASFORMATORI DI CORRENTE
Dati energetici trifase dal quadro elettrico, disponibili sul tuo telefono.

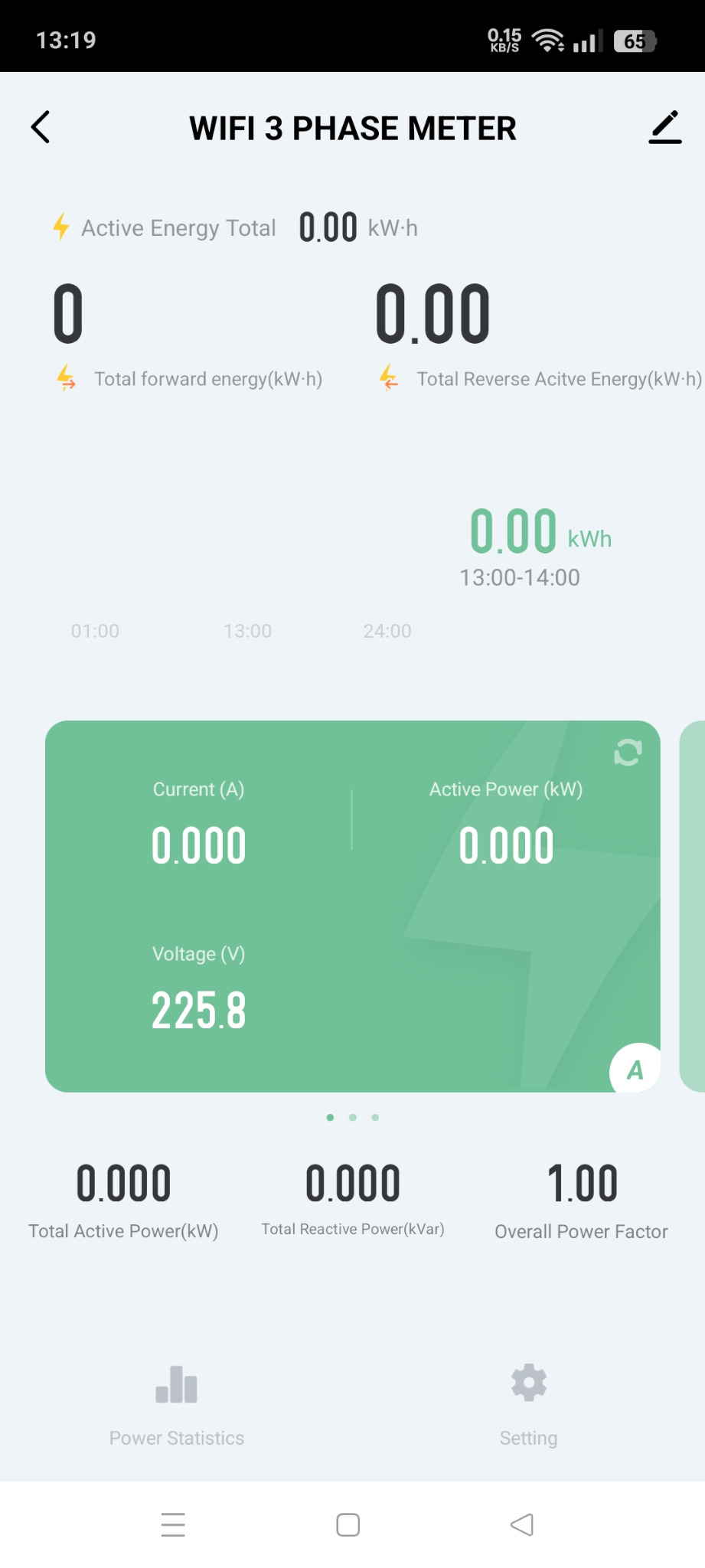

GEYER SMART APP
Tutte e tre le fasi e lo storico dei consumi sul tuo telefono.
Consulta tensione, corrente e potenza attiva per fase, potenza attiva e reattiva totale, fattore di potenza, energia prelevata e immessa e statistiche giornaliere, mensili o annuali.
APPLICAZIONI
Monitoraggio dei consumi per gli impianti trifase di tutti i giorni.
01
ABITAZIONI TRIFASE
Monitora i consumi totali e l’equilibrio delle fasi in un impianto domestico trifase.
02
ATTIVITÀ COMMERCIALI
Monitora i consumi e individua i periodi di maggiore richiesta in un negozio, un ufficio o un’officina.
03
CASA VACANZE / AIRBNB
Controlla i consumi da remoto e consulta lo storico quando sei fuori casa.
04
ANALISI DELLE FASI E DEI CARICHI
Confronta le tre fasi, il fattore di potenza e i flussi energetici bidirezionali per comprendere meglio l’impianto.
L’idoneità dell’impianto, delle protezioni e della sezione dei conduttori deve essere valutata da un elettricista qualificato, che dovrà installare e cablare il prodotto con l’alimentazione isolata.
SPECIFICHE TECNICHE
Misurazione trifase bidirezionale con tre trasformatori di corrente.
Contatore energetico Wi-Fi compatto per guida DIN da 35 mm, con larghezza di un modulo, misurazioni per fase e accesso remoto ai dati.
CEREDRoHS2 anni di garanzia
Tensione di ingresso100–240 VAC per fase (L–N)
Frequenza50–60 Hz
Corrente massima misurata100 A per fase
SistemaTrifase
Misurazione della corrente3 trasformatori di corrente esterni apribili
Direzione energiaBidirezionale · energia attiva diretta e inversa
Wi-Fi2,4 GHz
MontaggioGuida DIN 35 mm, 1 modulo
Dimensioni65,5 × 18 × 90 mm
Temperatura di esercizio−10 °C a +60 °C
MisureTensione, corrente e potenza attiva per fase · potenza attiva/reattiva totale · fattore di potenza · energia attiva totale/diretta/inversa
StatisticheGiorno · mese · anno
Utenti con cui condividereFino a 20
NotificheNotifiche push
Garanzia2 anni
ConformitàCE · RED 2014/53/EU · LVD · EMC · RoHS
INSTALLAZIONE E ABBINAMENTO
Tre passaggi essenziali.
01
Installazione
Monta ER3100CT su una guida DIN da 35 mm. Con l’alimentazione isolata, un elettricista qualificato collega N, L1, L2 e L3. Apri ciascun trasformatore di corrente, posizionalo attorno al conduttore di fase corrispondente e richiudilo saldamente, rispettando il verso da P1 a P2. Collega ogni trasformatore alla rispettiva coppia di morsetti.
02
App
Scarica GEYER Smart e collega il telefono a una rete Wi-Fi a 2,4 GHz.
03
Abbinamento
Tieni premuto il pulsante del dispositivo per circa 5 secondi, finché il LED indicatore non lampeggia rapidamente; quindi aggiungi ER3100CT nell’app.
!
SICUREZZA ELETTRICAInstallazione e collegamento devono essere eseguiti da un elettricista qualificato, con alimentazione isolata e secondo lo schema.

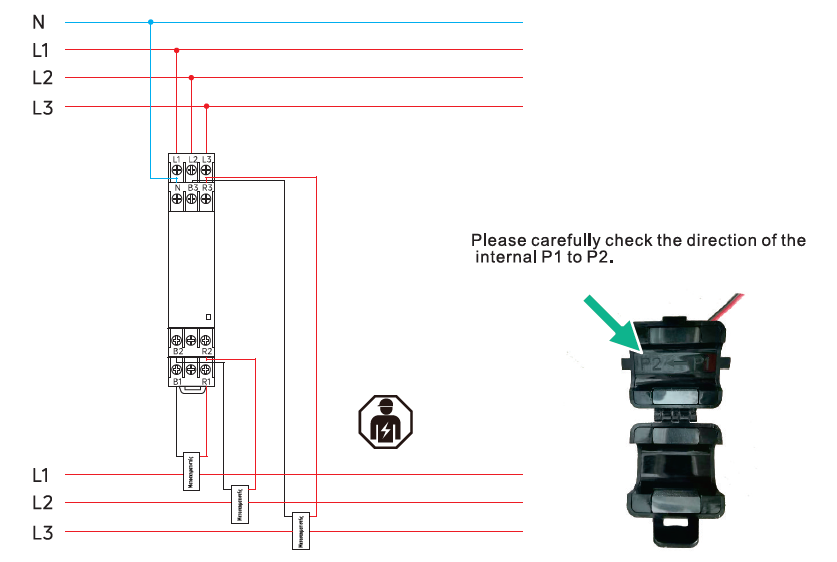

SCHEMA DI COLLEGAMENTO
Alimentazione trifase e tre trasformatori di corrente apribili.
Con l’alimentazione isolata, collega N, L1, L2 e L3 come indicato. Apri ciascun trasformatore di corrente, posizionalo attorno al conduttore di fase corrispondente, richiudilo saldamente e rispetta il verso da P1 a P2. Collegalo a B1/R1, B2/R2 oppure B3/R3.
DOMANDE FREQUENTI
Le risposte essenziali.
Cosa misura ER3100CT?+
Fornisce i valori per fase, la potenza attiva e reattiva totale, il fattore di potenza complessivo e l’energia attiva totale, prelevata e immessa.
Permette di commutare il circuito da remoto?+
No. ER3100CT è progettato per misurare i consumi e non dispone di un’uscita relè per la commutazione remota del carico.
Come vengono misurate le tre fasi?+
Su ciascun conduttore di fase viene installato un trasformatore di corrente esterno apribile, rispettando il verso da P1 a P2.
Si connette al Wi-Fi a 5 GHz?+
No. Si connette a una rete Wi-Fi a 2,4 GHz.
È possibile condividere il dispositivo?+
Sì. È possibile condividerlo con un massimo di 20 utenti.
Chi può installare ER3100CT?+
L’installazione e il collegamento elettrico devono essere eseguiti da un elettricista qualificato.
VIDEO
Video del prodotto.
▶
Contenuti video in arrivo
TESTIMONIANZE
Capire meglio i consumi energetici trifase.
Esperienze di utenti che monitorano impianti trifase.
01“
I tre trasformatori apribili mi permettono di visualizzare separatamente ogni fase senza far passare il carico nel contatore. Così è facile individuare gli squilibri nel quadro elettrico.
Maria P.Elettricista
02“
Uso la cronologia per capire quando la mia attività consuma più energia e come il carico si distribuisce sulle tre fasi.
Andreas K.Titolare di un’attività
03“
Posso controllare l’alimentazione trifase e i consumi totali dal telefono. I dati giornalieri, mensili e annuali sono tutti disponibili in un unico posto.
Eleni M.Proprietaria di casa
DOCUMENTAZIONE ER3100CT
