01
Cinque modalità di funzionamento
Scegli tra RGB, RGBW, RGBWC, CCT o regolazione monocromatica in base alla striscia LED a tensione costante collegata.
GEYER SMART · GS-LSC-5IN1 · CONTROLLO LED 5 IN 1
Ogni colore.Un unico controller smart.
Controller Wi-Fi e RF a cinque canali per strisce LED a tensione costante RGB, RGBW, RGBWC, CCT e monocromatiche, con scene e regolazione della luminosità tramite GEYER Smart.
5 in 1Cinque modalità
12–48 V DCLED a tensione costante
5 × 2 AUscita massima
Colore e luce biancaScene e regolazione della luminosità
Wi-Fi + RFInterruttori cinetici 433 MHz
ECOSISTEMA CONNESSO
Amazon Alexa
Google Home
Tuya Smart
Smart LifeCOLORE · TONALITÀ DEL BIANCO · SCENE
Un unico controller per quasi tutti i concetti di strisce LED.
Scegli la modalità adatta a impianti RGB, a temperatura colore o multicanale e gestisci l’illuminazione dall’app o da un interruttore cinetico RF abbinato.
02
Uscita PWM a cinque canali
Controlla fino a cinque canali, con un massimo di 2 A per canale e 120/240/480 W totali a 12/24/48 V CC.
03
Scene Wi-Fi e comandi vocali
Regola colore, temperatura colore CCT e luminosità in GEYER Smart e usa i comandi vocali supportati da Alexa o Google Home.
04
Interruttori cinetici RF
Abbina fino a 10 interruttori cinetici GEYER GS-WKS3454 per il controllo locale senza batterie. Le funzioni dei pulsanti disponibili dipendono dalla modalità operativa selezionata e dalla configurazione dell’abbinamento. Portata: fino a 25 m in ambienti interni e 80 m in campo aperto.
CINQUE MODALITÀ · UN MODULO
Da un singolo canale bianco all’illuminazione RGBWC completa.
GEYER SMART APP
Colore, temperatura colore e scene in un unico posto.
Scegli la modalità di funzionamento, imposta il colore o la temperatura colore CCT, regola la luminosità e salva le scene di illuminazione tramite GEYER Smart.
RGBColore a tre canaliRGBWColore e biancoRGBWCColore e bianco caldo/freddoCCTBianco a tonalità regolabileDIMCanali monocromatici
APPLICAZIONI
Un’illuminazione che cambia insieme all’ambiente.
01
SOGGIORNO
Crea scene d’atmosfera colorate mantenendo la luce bianca calda per l’uso quotidiano.
02
CAMERA DA LETTO
Regola la temperatura colore per le attività quotidiane e scegli una luce calda e soffusa per la sera.
03
MEDIA E GAMING
Sincronizza l’illuminazione d’accento RGB o RGBW con l’atmosfera della stanza.
04
RISTORANTI E STRUTTURE RICETTIVE
Salva scene ricorrenti per il servizio, gli eventi, le pulizie e la chiusura.
Usa esclusivamente strisce LED o apparecchi compatibili a tensione costante da 12–48 V CC. La tensione dell’alimentatore deve corrispondere alla tensione nominale della striscia LED. Non superare 2 A per canale né il carico complessivo di 120 W a 12 V CC, 240 W a 24 V CC o 480 W a 48 V CC. Scegli un alimentatore con potenza adeguata e un margine sufficiente. Il circuito CC deve essere collegato da un installatore adeguatamente qualificato; il lato a 100–240 V CA deve essere collegato da un elettricista autorizzato.
SPECIFICHE TECNICHE
Controllo PWM a cinque canali con Wi-Fi e RF.
GS-LSC-5IN1 supporta cinque configurazioni di strisce LED e l’interruttore cinetico GEYER GS-WKS3454 a 433 MHz.
CEREDRoHSGaranzia di 2 anni
ModelloGS-LSC-5IN1
Modalità operativeRGB · RGBW · RGBWC · CCT · dimming monocolore
Ingresso12–48 V DC
UscitaDimming PWM a tensione costante
Canali in uscita5
Corrente massima in uscita5 × 2 A
Carico massimo in uscita120 W a 12 V DC · 240 W a 24 V DC · 480 W a 48 V DC
Velocità di trasmissione RF100 kbit/s
Interruttore cinetico compatibileGEYER GS-WKS3454
Interruttori cinetici abbinabiliFino a 10
Portata RFFino a 80 m in condizioni di campo aperto · 25 m indoor
Connessione wirelessRF 433 MHz · Wi-Fi 2,4 GHz
Modalità ripetitore/bridge RFSupportata
Metodo di controlloApp GEYER Smart · comandi vocali supportati · GEYER GS-WKS3454
Scelta alimentatoreTensione uguale alla striscia LED · massimo 2 A per canale · margine di potenza adeguato
Dimensioni52 × 52 × 23 mm
Temperatura di esercizio−20 °C a +55 °C
Modalità predefinitaRGBWC
Garanzia2 anni
ConformitàCE · RED 2014/53/EU · RoHS 2011/65/EU + (EU) 2015/863 + (EU) 2017/2102
INSTALLAZIONE E ABBINAMENTO
Tre passaggi essenziali.
01
Installazione
Con l’alimentazione isolata, affida a un installatore adeguatamente qualificato il collegamento di un alimentatore da 12–48 V CC compatibile e della striscia LED ai morsetti previsti per la modalità selezionata.
02
App
Scarica GEYER Smart e collega il telefono a una rete Wi-Fi a 2,4 GHz.
03
Abbinamento
Tieni premuto il pulsante di abbinamento per 10 secondi per avviare la configurazione Wi-Fi. Per abbinare un interruttore cinetico RF GEYER GS-WKS3454, tieni premuto il pulsante del modulo per 3 secondi e poi premi il pulsante scelto sull’interruttore, in base alla configurazione di abbinamento desiderata.
!
INSTALLAZIONE DELL’ALIMENTAZIONE 12–48 V DCUsare un alimentatore SELV certificato con tensione uguale alla striscia LED. Rispettare corrente per canale, carico totale e margine di potenza adeguato. Il lato 100–240 V AC deve essere collegato da un elettricista qualificato.

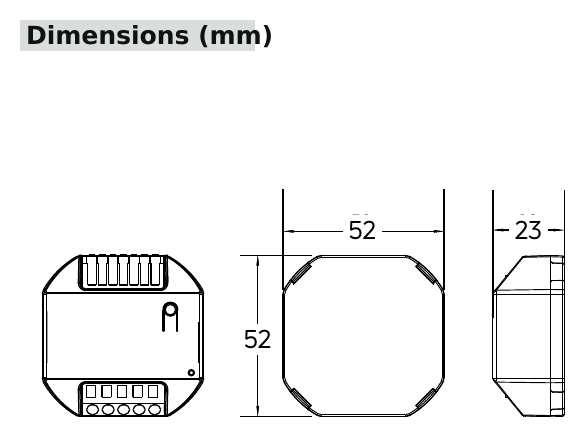

SCHEMA DI COLLEGAMENTO E DIMENSIONI
Cinque configurazioni dei morsetti per cinque modalità di funzionamento.
Collega V+ e V− all’alimentatore CC compatibile e i canali della striscia LED ai morsetti R, G, B, W/CW e C/WW in base alla modalità selezionata. Premi due volte il pulsante di abbinamento per scorrere le modalità; RGBWC è quella predefinita.
DOMANDE FREQUENTI
Le risposte essenziali.
Quali strisce LED sono compatibili?+
Sono supportate strisce LED compatibili a tensione costante da 12–48 V CC, RGB, RGBW, RGBWC, CCT e monocromatiche.
Come si cambia la modalità di funzionamento?+
Premi due volte il pulsante di abbinamento per scorrere le cinque modalità. L’indicatore lampeggia una volta per DIM, due per CCT, tre per RGB, quattro per RGBW e cinque per RGBWC.
Qual è il carico massimo?+
Fino a 2 A su ciascuno dei cinque canali, con un massimo totale di 120 W a 12 V, 240 W a 24 V o 480 W a 48 V CC.
Quale interruttore cinetico RF è compatibile?+
Il modello GEYER compatibile è GS-WKS3454. Le funzioni disponibili per i pulsanti dipendono dalla modalità selezionata e dalla configurazione dell’abbinamento.
Si connette al Wi-Fi a 5 GHz?+
No. Si connette a una rete Wi-Fi a 2,4 GHz.
Può estendere il segnale RF?+
Sì. La modalità ripetitore/bridge RF può ritrasmettere il segnale di un interruttore cinetico abbinato per estendere la distanza di comunicazione.
