01
Cinque uscite indipendenti
Controlla separatamente cinque circuiti compatibili dall’app o tramite i pulsanti integrati.
GEYER SMART · ER516W
Cinque uscite.Un’unica connessione smart.
Relè smart Wi-Fi a cinque canali per il controllo indipendente o simultaneo, la programmazione degli orari e il comando locale dal quadro elettrico.
5 uscite16 A ciascuna
Wi-Fi2,4 GHz
3 modulisu guida DIN
Controllo a 5 canaliGEYER Smart
DIN 35 mmlarghezza 3 moduli
ECOSISTEMA CONNESSO
Amazon Alexa
Google Home
Tuya Smart
Smart LifeCINQUE USCITE · PROGRAMMAZIONI · CONTROLLO LOCALE
Cinque circuiti. Un unico relè connesso.
Controlla ogni uscita singolarmente oppure usa le funzioni All ON / All OFF tramite GEYER Smart.
02
Fino a 30 programmazioni in totale
Imposta fino a 30 programmi giornalieri o settimanali di ON / OFF in totale per le uscite controllate.
03
Timer flessibili
Conto alla rovescia, funzionamento ciclico, attivazione casuale e spegnimento automatico.
04
Controllo locale ed esterno
Cinque pulsanti integrati e cinque ingressi di comando esterni con contatto pulito.
CINQUE CANALI · TRE MODULI DIN
Più circuiti sotto controllo. Meno complessità nel quadro.

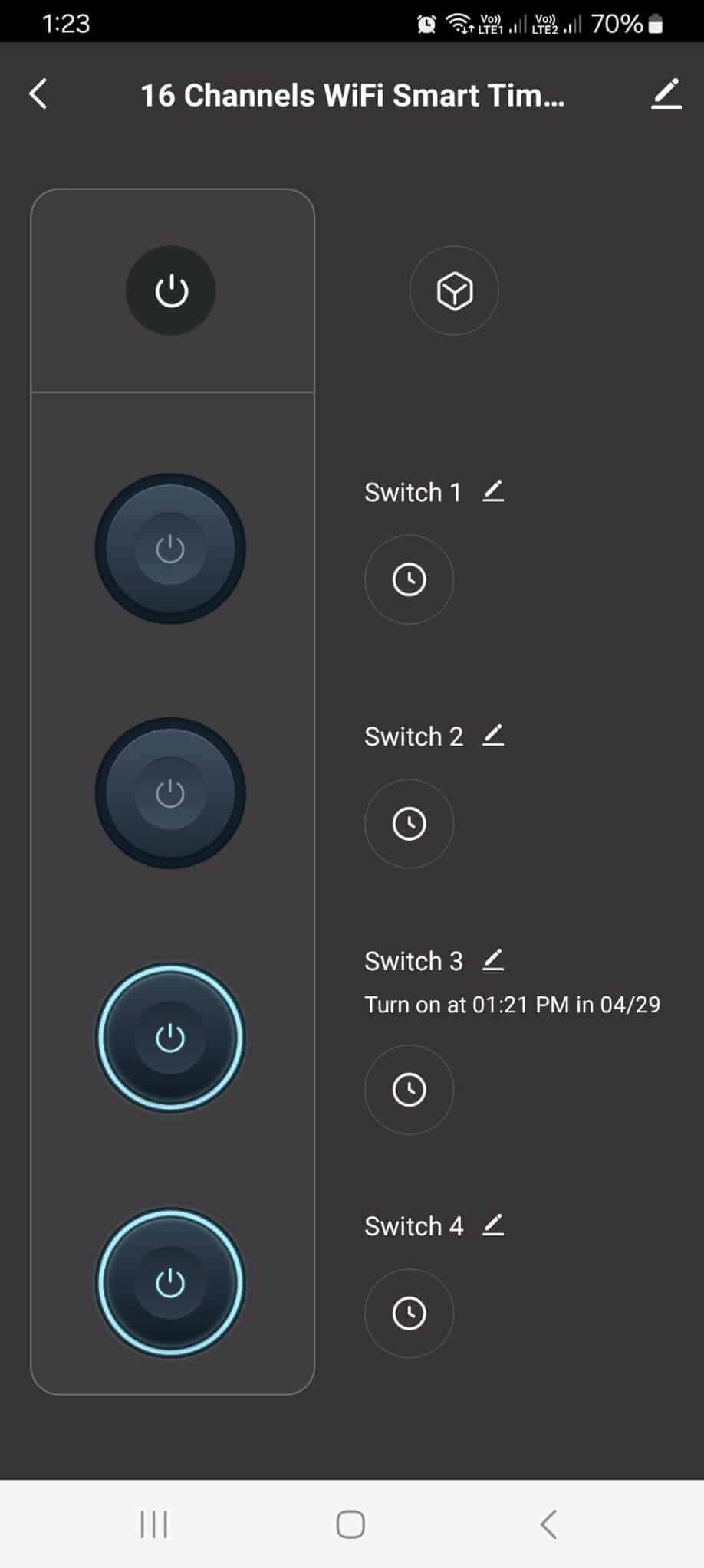

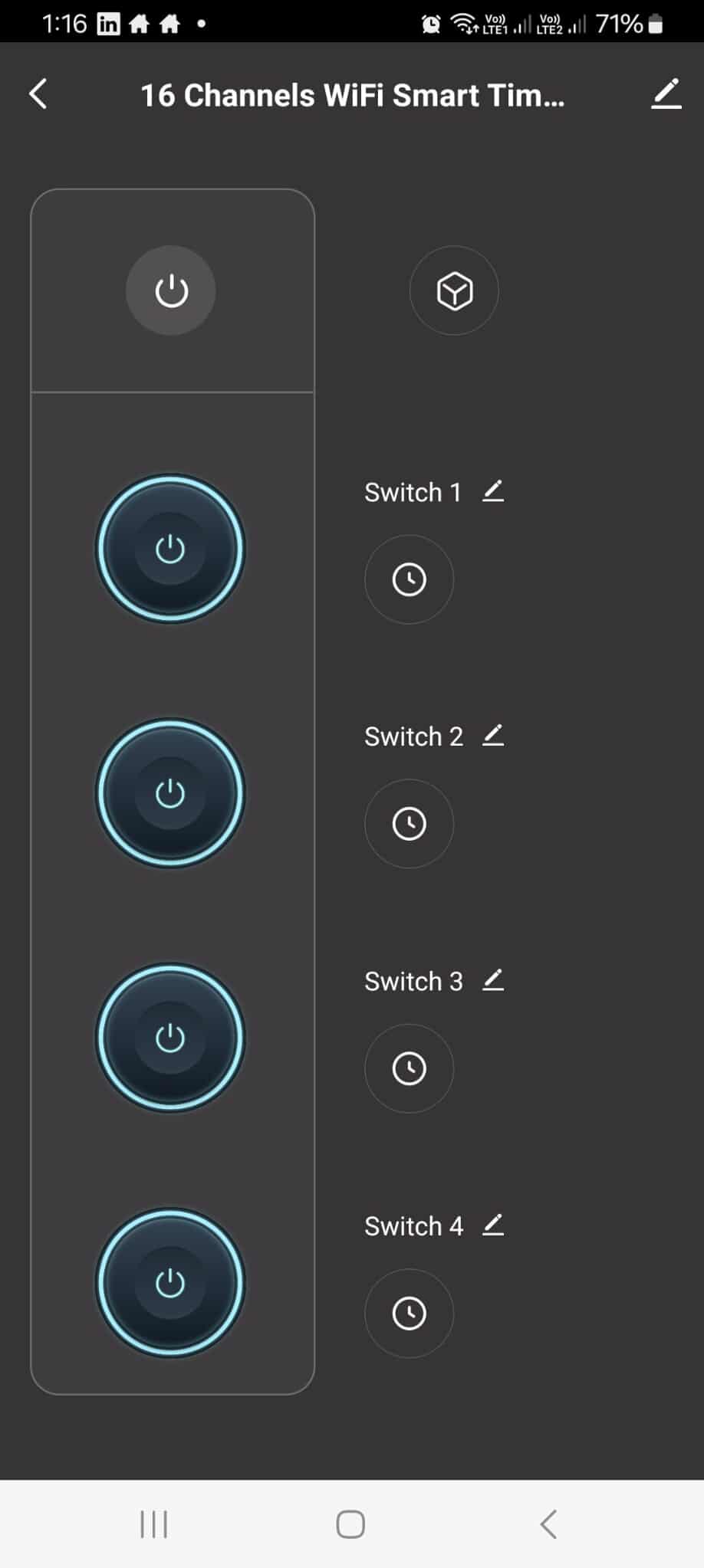

GEYER SMART APP
Cinque uscite in un unico ambiente familiare.
Rinomina ogni uscita, controlla i canali in modo indipendente, utilizza le funzioni “Tutto ON” / “Tutto OFF”, imposta i timer, scegli il comportamento al ripristino dell'alimentazione e condividi il dispositivo con un massimo di 20 utenti.
APPLICAZIONI
Controllo coordinato di più circuiti.
01
ZONE DI ILLUMINAZIONE
Controllo indipendente e programmazione di un massimo di cinque circuiti di illuminazione compatibili.
02
ILLUMINAZIONE ESTERNA
Controlla separatamente le luci della facciata, del giardino e della terrazza da un unico dispositivo.
03
CIRCUITI DEL QUADRO
Gestisci fino a cinque circuiti selezionati direttamente dal quadro elettrico.
04
FUNZIONAMENTO PROGRAMMATO
Automatizza le routine ricorrenti di accensione e spegnimento per ogni uscita.
Ogni uscita ha una corrente nominale di 16 A a 250 V CA per cosφ = 1. L'idoneità del carico e il funzionamento simultaneo devono essere valutati dall'installatore.
SPECIFICHE TECNICHE
Controllo a cinque canali per il quadro elettrico.
Relè su guida DIN da tre moduli, con cinque uscite normalmente aperte e comandi locali dedicati.
CEREDRoHS2 anni
Tensione di ingresso100–240 VAC
Frequenza50–60 Hz
Uscite5 contatti normalmente aperti
Corrente nominale16 A per uscita a 250 VAC, cosφ = 1
Wi-Fi2,4 GHz
MontaggioMontaggio su guida DIN da 35 mm · larghezza 3 moduli
Dimensioni65,5 × 54 × 90 mm
Temperatura di esercizio−10 °C a +60 °C
ProgrammiFino a 30 in totale al giorno
CondivisioneFino a 20 utenti
CronologiaCronologia di funzionamento
NotificheNotifiche push
Garanzia2 anni
ConformitàCE, RoHS · DoC: LVD / EMC / RED
INSTALLAZIONE E ABBINAMENTO
Tre passaggi essenziali.
01
Installazione
Montare il dispositivo su una guida DIN da 35 mm e affidare il collegamento elettrico a un elettricista qualificato.
02
App
Installa GEYER Smart e collega il telefono a una rete Wi-Fi a 2,4 GHz.
03
Abbinamento
Tieni premuto il pulsante S1 per circa 5 secondi, finché il LED dell’indicatore Wi-Fi non inizia a lampeggiare rapidamente; quindi aggiungi ER516W nell’app.
!
SICUREZZA ELETTRICAInstallazione e collegamento devono avvenire con alimentazione isolata e secondo le norme vigenti.
SCHEMA DI COLLEGAMENTO
Cinque uscite. Cinque ingressi di comando.
N e L alimentano il dispositivo. Le coppie di uscita 1–2, 3–4, 5–6, 7–8 e 9–10 corrispondono ai cinque canali; le coppie di comando C1–C2, C3–C4, C5–C6, C7–C8 e C9–C10 corrispondono ai rispettivi ingressi esterni con contatto pulito.
DOMANDE FREQUENTI
Le risposte essenziali.
Quanti circuiti può controllare ER516W?+
Dispone di cinque uscite indipendenti normalmente aperte. Ogni uscita è dimensionata per 16 A a 250 VCA con cosφ = 1.
È possibile commutare tutte le uscite contemporaneamente?+
Sì. L’app supporta il controllo All ON e All OFF.
Funziona con il Wi-Fi a 5 GHz?+
ER516W si connette al Wi-Fi a 2,4 GHz.
È possibile impostare una programmazione diversa per ogni uscita?+
Sì. Le uscite possono essere programmate separatamente, con un massimo di 30 programmi di accensione e spegnimento giornalieri in totale.
Cosa succede dopo un’interruzione di corrente?+
Nell’app è possibile scegliere OFF, ON oppure il ripristino dello stato precedente.
Chi può installare il dispositivo?+
L’installazione e il collegamento elettrico devono essere eseguiti da un elettricista qualificato.
VIDEO
Video del prodotto.
▶
Contenuti Contenuti video in arrivo
TESTIMONIANZE
ER516W nelle installazioni di tutti i giorni.
Tre utenti raccontano come il controllo di più circuiti abbia semplificato la loro configurazione.
01“
Lo uso per controllare separatamente l’illuminazione, lo scaldabagno e la presa esterna. Ora posso gestire tutto dal telefono senza aver bisogno di tre relè separati.
Dimitris · Proprietario di casaTre circuiti, un unico dispositivo
02“
Nella casa vacanze volevo accendere le luci esterne prima di arrivare. Con ER516W controllo tutta l’illuminazione esterna dalla stessa app e occupo meno spazio nel quadro.
Anna · Proprietaria di una casa vacanzeControllo remoto dell’illuminazione esterna
03“
Lo uso per controllare l’illuminazione, lo scaldabagno e le luci esterne del mio Airbnb. Posso gestirli separatamente dal telefono e programmarne il funzionamento.
Konstantinos · Proprietario di un AirbnbControllo indipendente e programmazioni
DOCUMENTAZIONE ER516W
