01
Μετρήσεις ανά φάση
Παρακολουθήστε τάση, ρεύμα και ενεργό ισχύ ξεχωριστά για L1, L2 και L3, καθώς και συνολική ενεργό και άεργο ισχύ, συνολικό συντελεστή ισχύος και τιμές ενέργειας.
GEYER SMART · ER3100CT · 3 ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΕΝΤΑΣΗΣ
Κατανάλωση ενέργειας.Μέτρηση χωρίς διακοπή του κυκλώματος.
Έξυπνος τριφασικός μετρητής ενέργειας Wi‑Fi με τρεις εξωτερικούς μετασχηματιστές έντασης ανοικτού πυρήνα (αμπεροτσιμπίδες), για ζωντανή και ιστορική μέτρηση εισερχόμενης και εξερχόμενης ενεργού ενέργειας έως 100 A ανά φάση.
100 Aανά φάση
3 φάσειςΕισερχόμενη & εξερχόμενη ενέργεια
1 θέσησε ράγα DIN
Εισερχόμενη & εξερχόμενη ενέργειαΕισερχόμενη & εξερχόμενη ενέργεια
3 μετασχηματιστές έντασηςΜετρήσεις ανά φάση
ΣΥΝΔΕΔΕΜΕΝΟ ΟΙΚΟΣΥΣΤΗΜΑ
Amazon Alexa
Google Home
Tuya Smart
Smart Life3 ΦΑΣΕΙΣ · ΕΙΣΕΡΧΟΜΕΝΗ & ΕΞΕΡΧΟΜΕΝΗ ΕΝΕΡΓΕΙΑ · ΙΣΤΟΡΙΚΟ
Πλήρης εικόνα της τριφασικής κατανάλωσης.
Το ER3100CT μετρά και τις τρεις φάσεις μέσω τριών εξωτερικών μετασχηματιστών έντασης και μεταφέρει ζωντανές τιμές, εισερχόμενη και εξερχόμενη ενεργό ενέργεια και ιστορικό στο GEYER Smart.
02
Τρεις μετασχηματιστές έντασης
Κάθε αγωγός φάσης περνά από την αντίστοιχη αμπεροτσιμπίδα, χωρίς το φορτίο να διέρχεται από τον μετρητή.
03
Εισερχόμενη & εξερχόμενη ενέργεια

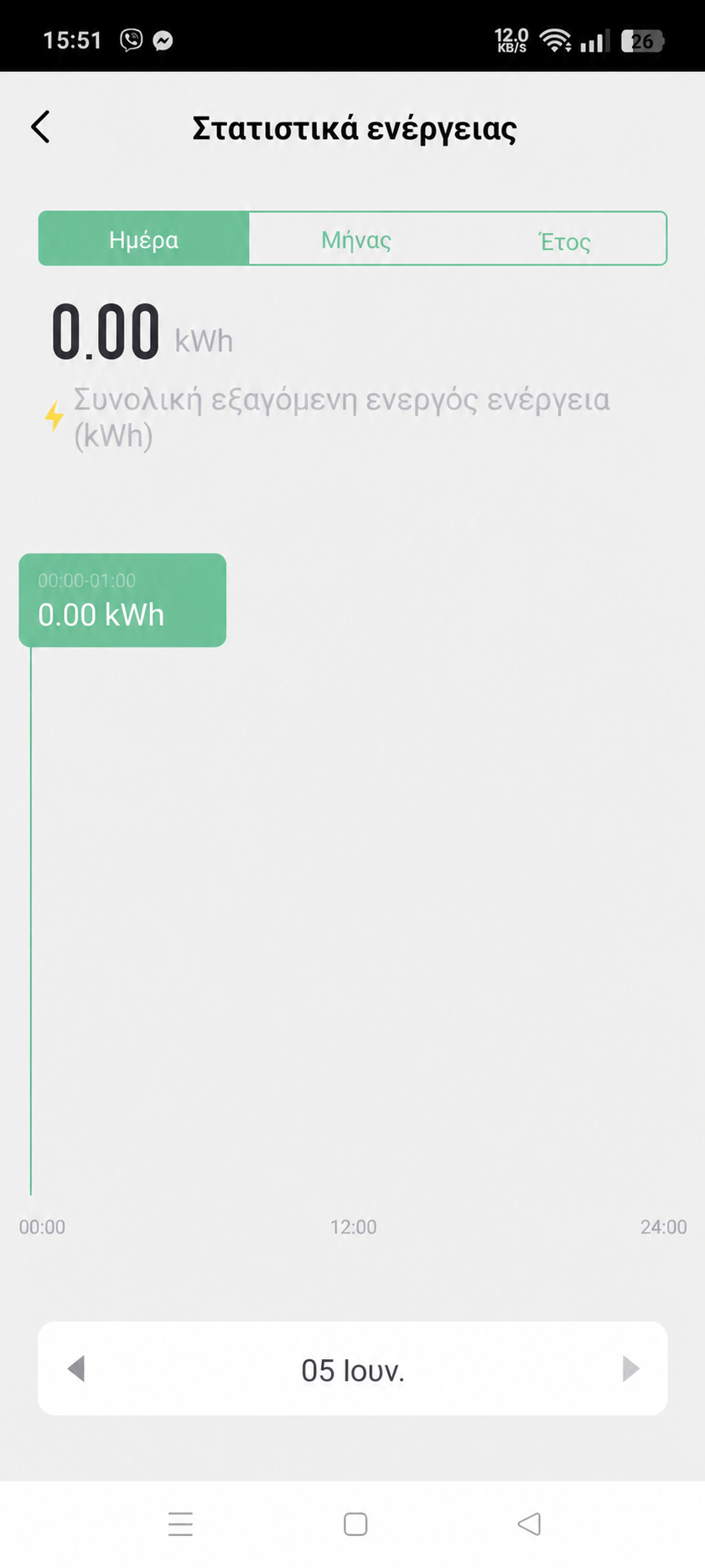

Δείτε συνολική, εισερχόμενη και εξερχόμενη ενεργό ενέργεια και στατιστικά ανά ημέρα, μήνα ή έτος.
04
Απομακρυσμένη πρόσβαση & κοινή χρήση
Ελέγξτε τις μετρήσεις όπου κι αν βρίσκεστε, λάβετε ειδοποιήσεις push και μοιραστείτε τη συσκευή με έως 20 χρήστες.
ΤΡΙΦΑΣΙΚΟ · 100 A ΑΝΑ ΦΑΣΗ · 3 ΑΜΠΕΡΟΤΣΙΜΠΙΔΕΣ
Τριφασικά δεδομένα ενέργειας από τον ηλεκτρικό πίνακα, διαθέσιμα στο κινητό σας.

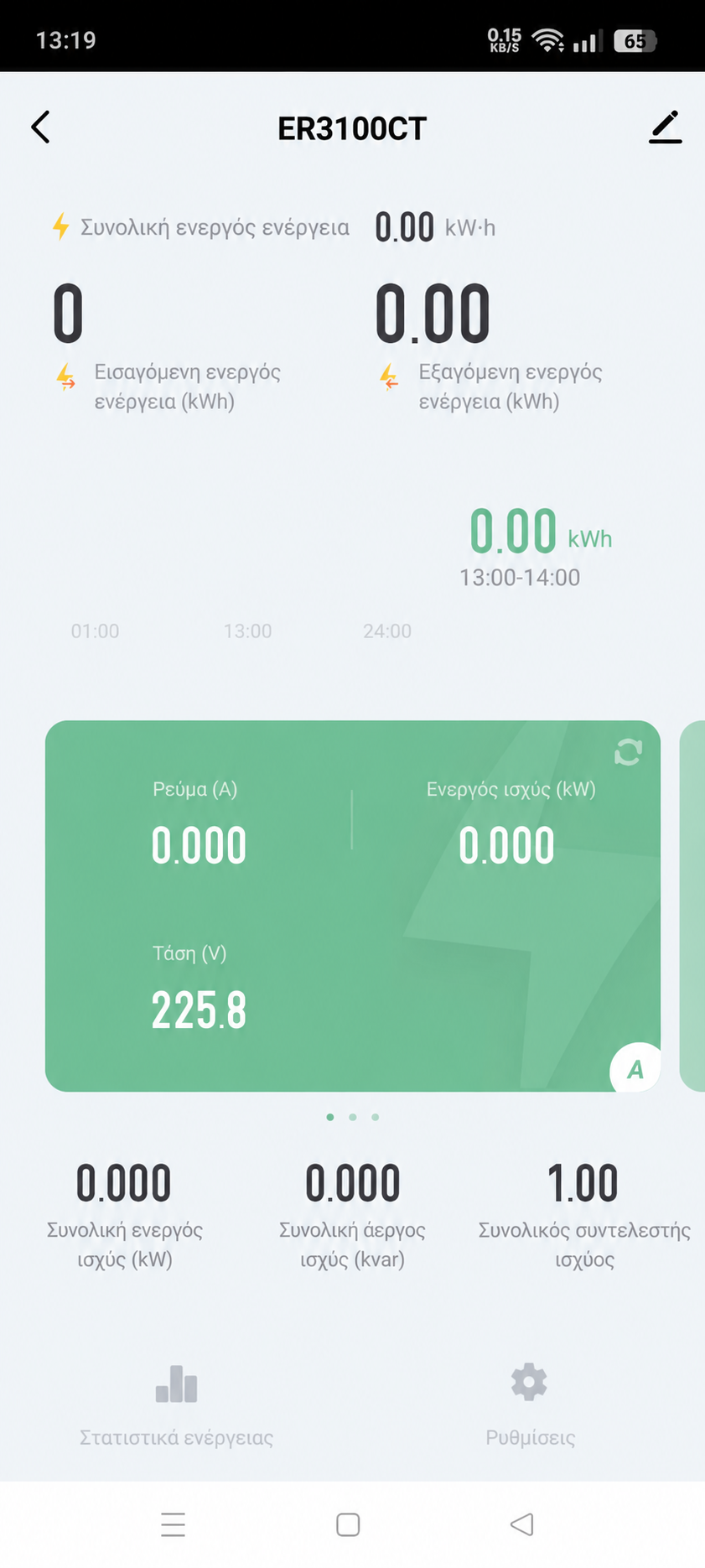

ΕΦΑΡΜΟΓΗ GEYER SMART
Και οι τρεις φάσεις και το ιστορικό ενέργειας στο κινητό.
Δείτε τάση, ρεύμα και ενεργό ισχύ ανά φάση, συνολική ενεργό και άεργο ισχύ, συντελεστή ισχύος, εισερχόμενη και εξερχόμενη ενέργεια και στατιστικά ανά ημέρα, μήνα ή έτος.
ΕΦΑΡΜΟΓΕΣ ΧΡΗΣΗΣ
Παρακολούθηση κατανάλωσης για τριφασικές εγκαταστάσεις.
01
ΤΡΙΦΑΣΙΚΗ ΚΑΤΟΙΚΙΑ
Παρακολουθήστε τη συνολική κατανάλωση και την κατανομή φορτίου μεταξύ των τριών φάσεων.
02
ΓΡΑΦΕΙΟ
Καταγράψτε τη χρήση ενέργειας και εντοπίστε περιόδους αυξημένης ζήτησης σε κατάστημα, γραφείο ή εργαστήριο.
03
ΕΞΟΧΙΚΟ / AIRBNB
Ελέγξτε την κατανάλωση από απόσταση και διατηρήστε ιστορική εικόνα όταν βρίσκεστε μακριά.
04
ΑΝΑΛΥΣΗ ΦΑΣΕΩΝ & ΦΟΡΤΙΟΥ
Συγκρίνετε τις τρεις φάσεις, τον συντελεστή ισχύος και την αμφίδρομη ενέργεια για καλύτερη κατανόηση της εγκατάστασης.
Η καταλληλότητα της εγκατάστασης, η προστασία και η διατομή των αγωγών αξιολογούνται από αδειούχο ηλεκτρολόγο εγκαταστάτη, ο οποίος εγκαθιστά και συνδέει το προϊόν με την τροφοδοσία απομονωμένη.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τριφασική αμφίδρομη μέτρηση με τρεις μετασχηματιστές έντασης.
Μετρητής ενέργειας Wi‑Fi για ράγα DIN 35 mm, με πλάτος μίας θέσης, μετρήσεις ανά φάση και απομακρυσμένη πρόσβαση στα δεδομένα.
CEREDRoHSΕγγύηση 2 ετών
Τάση εισόδου100–240 V AC ανά φάση (L–N)
Συχνότητα50–60 Hz
Μέγιστο μετρούμενο ρεύμα100 A ανά φάση
ΣύστημαΤριφασικό
Μέτρηση ρεύματος3 εξωτερικοί μετασχηματιστές έντασης ανοικτού πυρήνα
Κατεύθυνση ενέργειαςΑμφίδρομη · εισερχόμενη και εξερχόμενη ενεργός ενέργεια
Wi‑Fi2,4 GHz
ΤοποθέτησηΣε ράγα DIN 35 mm, 1 θέση
Διαστάσεις65,5 × 18 × 90 mm
Θερμοκρασία λειτουργίας−10 °C έως +60 °C
ΜετρήσειςΤάση, ρεύμα και ενεργός ισχύς ανά φάση · συνολική ενεργός/άεργος ισχύς · συνολικός συντελεστής ισχύος · συνολική/εισερχόμενη/εξερχόμενη ενεργός ενέργεια
ΣτατιστικάΗμέρα · μήνας · έτος
Κοινή χρήσηΈως 20 χρήστες
ΕιδοποιήσειςΕιδοποιήσεις push
Εγγύηση2 έτη
ΣυμμόρφωσηCE · RED 2014/53/EU · LVD · EMC · RoHS
ΕΓΚΑΤΑΣΤΑΣΗ & ΣΥΖΕΥΞΗ
Τρία βασικά βήματα.
01
Εγκατάσταση
Το ER3100CT τοποθετείται σε ράγα DIN 35 mm. Με την τροφοδοσία απομονωμένη, αδειούχος ηλεκτρολόγος συνδέει N, L1, L2 και L3. Ανοίξτε κάθε μετασχηματιστή έντασης, τοποθετήστε τον γύρω από τον αντίστοιχο αγωγό φάσης, κλείστε τον πλήρως και τηρήστε τη φορά P1 προς P2. Συνδέστε κάθε μετασχηματιστή στο αντίστοιχο ζεύγος ακροδεκτών.
02
Εφαρμογή
Κατεβάστε την εφαρμογή GEYER Smart και συνδέστε το κινητό σε δίκτυο Wi‑Fi 2,4 GHz.
03
Σύζευξη
Κρατήστε πατημένο το πλήκτρο της συσκευής για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει γρήγορα το ενδεικτικό LED, και προσθέστε το ER3100CT στην εφαρμογή.
!
ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑΗ εγκατάσταση και η ηλεκτρική σύνδεση πραγματοποιούνται από αδειούχο ηλεκτρολόγο εγκαταστάτη, με την τροφοδοσία απομονωμένη και σύμφωνα με το διάγραμμα σύνδεσης.

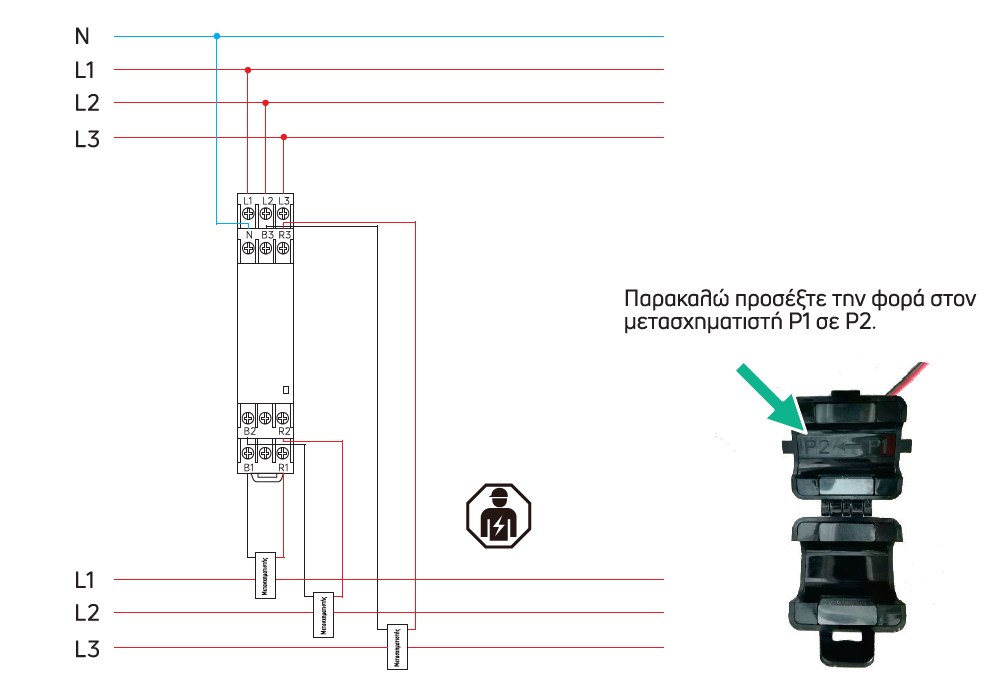

ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΗΣ
Τριφασική τροφοδοσία και τρεις μετασχηματιστές έντασης.
Με την τροφοδοσία απομονωμένη, συνδέστε N, L1, L2 και L3 σύμφωνα με το διάγραμμα. Ανοίξτε κάθε μετασχηματιστή έντασης, τοποθετήστε τον γύρω από τον αντίστοιχο αγωγό φάσης, κλείστε τον πλήρως και τηρήστε τη φορά P1 προς P2. Συνδέστε τον στα B1/R1, B2/R2 ή B3/R3.
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Οι βασικές απαντήσεις.
Τι μετρά το ER3100CT;+
Παρέχει τιμές ανά φάση, συνολική ενεργό και άεργο ισχύ, συνολικό συντελεστή ισχύος και συνολική, εισερχόμενη και εξερχόμενη ενεργό ενέργεια.
Μπορεί να διακόψει το κύκλωμα από απόσταση;+
Όχι. Το ER3100CT προορίζεται για μέτρηση ενέργειας και δεν διαθέτει έξοδο ρελέ για απομακρυσμένη διακοπή φορτίου.
Πώς μετρώνται οι τρεις φάσεις;+
Σε κάθε αγωγό φάσης τοποθετείται ένας εξωτερικός μετασχηματιστής έντασης ανοικτού πυρήνα, με τήρηση της φοράς P1 προς P2.
Συνδέεται σε Wi‑Fi 5 GHz;+
Όχι. Συνδέεται σε δίκτυο Wi‑Fi 2,4 GHz.
Υποστηρίζει κοινή χρήση;+
Ναι. Η συσκευή μπορεί να κοινοποιηθεί σε έως 20 χρήστες.
Ποιος πρέπει να εγκαταστήσει το ER3100CT;+
Η εγκατάσταση και η ηλεκτρική σύνδεση πρέπει να πραγματοποιούνται αποκλειστικά από αδειούχο ηλεκτρολόγο εγκαταστάτη.
ΒΙΝΤΕΟ
Βίντεο προϊόντος.
▶
Το περιεχόμενο βίντεο θα προστεθεί σύντομα.
ΕΜΠΕΙΡΙΕΣ ΧΡΗΣΤΩΝ
Η τριφασική κατανάλωση γίνεται πιο κατανοητή.
Εμπειρίες χρηστών που παρακολουθούν τριφασικές εγκαταστάσεις.
01“
Οι τρεις μετασχηματιστές έντασης επιτρέπουν να βλέπω ξεχωριστά κάθε φάση χωρίς να περνά το φορτίο μέσα από τον μετρητή. Έτσι εντοπίζω εύκολα ανισορροπίες στον πίνακα.
Μαρία Π.Ηλεκτρολόγος
02“
Χρησιμοποιώ το ιστορικό για να βλέπω πότε η επιχείρησή μου καταναλώνει περισσότερη ενέργεια και πώς κατανέμεται το φορτίο στις τρεις φάσεις.
Ανδρέας Κ.Ιδιοκτήτης επιχείρησης
03“
Μπορώ να ελέγχω την τριφασική παροχή και τη συνολική κατανάλωση από το κινητό. Τα ημερήσια, μηνιαία και ετήσια στοιχεία είναι συγκεντρωμένα σε ένα σημείο.
Ελένη Μ.Ιδιοκτήτρια κατοικίας
ΤΕΚΜΗΡΙΩΣΗ ER3100CT
