Ασύρματος κινητικός διακόπτης
Τοποθετήστε τον διακόπτη του κιτ στο σημείο που σας εξυπηρετεί. Ο κινητικός διακόπτης δεν χρειάζεται καμία ηλεκτρική καλωδίωση ούτε μπαταρία.
GEYER SMART · KIT-SHUTTER · ΑΣΥΡΜΑΤΟΣ ΕΛΕΓΧΟΣ ΣΚΙΑΣΗΣ
Έξυπνη σκίαση.Χωρίς καλωδίωση στον διακόπτη.
Ολοκληρωμένο κιτ με module ελέγχου ρολών Wi‑Fi και αυτοτροφοδοτούμενο ασύρματο κινητικό διακόπτη. Προσθέστε σημείο χειρισμού χωρίς καλώδια διακόπτη, σκαψίματα ή μπαταρίες και ελέγξτε τη σκίαση τοπικά, από την εφαρμογή GEYER Smart ή με φωνητικές εντολές.
Χωρίς καλώδιαΑσύρματος κινητικός διακόπτης
Χωρίς μπαταρίαΑυτοτροφοδοτούμενη λειτουργία
0–100%Έλεγχος θέσης
Ασύρματος τοπικός έλεγχοςΚινητική ενέργεια · RF στα 433 MHz
Ολοκληρωμένο κιτModule + κινητικός διακόπτης
ΣΥΝΔΕΔΕΜΕΝΟ ΟΙΚΟΣΥΣΤΗΜΑ
Amazon Alexa
Google Home
Tuya Smart
Smart LifeΑΣΥΡΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ · ΣΚΙΑΣΗ · ΑΥΤΟΜΑΤΙΣΜΟΙ
Νέο σημείο χειρισμού, χωρίς νέα καλωδίωση.
Το KIT-SHUTTER συνδυάζει ελεγκτή ρολών Wi‑Fi και ασύρματο κινητικό διακόπτη τοίχου που αυτοτροφοδοτείται από κάθε πάτημα.
02
Άνοιγμα, παύση & κλείσιμο
Ελέγξτε τη φορά του κινητήρα τοπικά ή απομακρυσμένα και σταματήστε τη σκίαση στο επιθυμητό σημείο.
03
Βαθμονόμηση θέσης
Βαθμονομήστε τον χρόνο διαδρομής ώστε η εφαρμογή να εμφανίζει και να ρυθμίζει το άνοιγμα από 0% έως 100%.
04
Προγράμματα & αυτοματισμοί
Δημιουργήστε εβδομαδιαία προγράμματα, έξυπνα σενάρια και αυτοματισμούς ανατολής και δύσης του ηλίου.
ΚΙΤ ΑΣΥΡΜΑΤΟΥ ΕΛΕΓΧΟΥ
Προσθέστε διακόπτη χωρίς σκαψίματα, έξτρα καλωδίωση ή αλλαγές μπαταρίας.

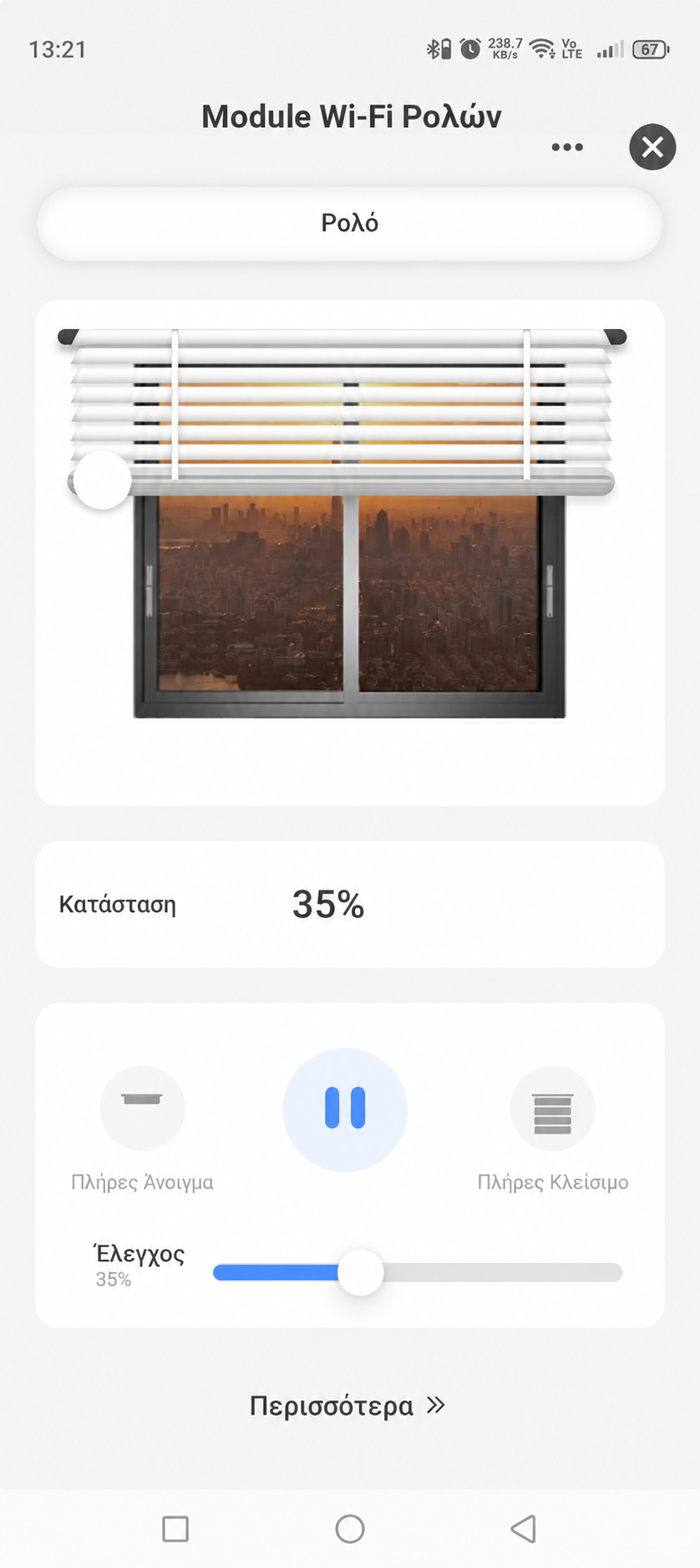

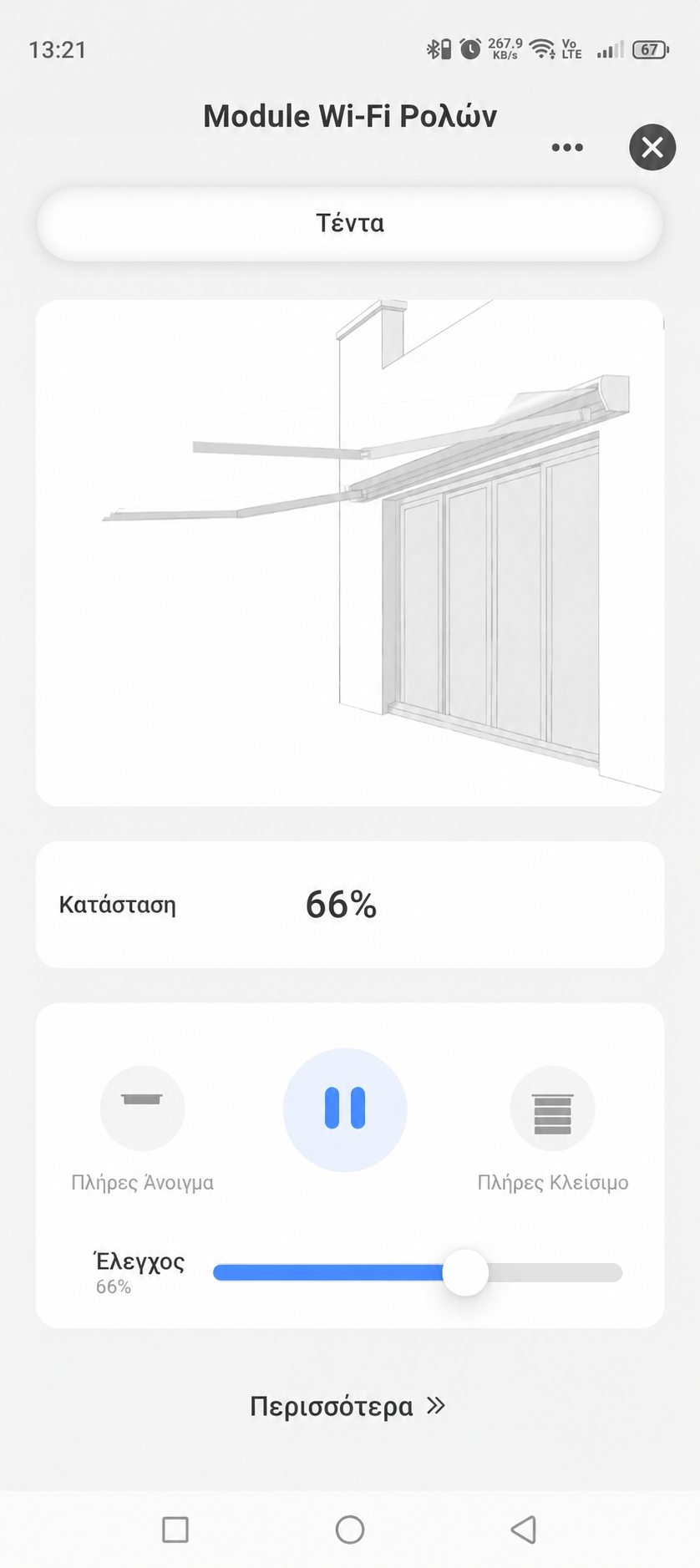

ΕΦΑΡΜΟΓΗ GEYER SMART
Έλεγχος σκίασης σε μία καθαρή οθόνη.
Ανοίξτε, σταματήστε ή κλείστε το σύστημα σκίασης, επιλέξτε την επιθυμητή θέση και δημιουργήστε προγράμματα και έξυπνα σενάρια από το κινητό.
ΕΦΑΡΜΟΓΕΣ
Έξυπνη σκίαση για κάθε χώρο.
01
ΣΑΛΟΝΙ
Ρυθμίστε τα ρολά για έλεγχο του φυσικού φωτός, της ιδιωτικότητας και της άνεσης μέσα στην ημέρα.
02
ΒΕΡΑΝΤΑ / ΜΠΑΛΚΟΝΙ
Χειριστείτε απομακρυσμένα μια ηλεκτρική τέντα και δημιουργήστε προγράμματα λειτουργίας.
03
ΥΠΝΟΔΩΜΑΤΙΟ
Ορίστε τα στόρια ή τα ρολά να ανοίγουν και να κλείνουν σύμφωνα με το καθημερινό σας πρόγραμμα.
04
ΚΑΤΑΣΤΗΜΑ / ΦΙΛΟΞΕΝΙΑ
Αυτοματοποιήστε την εξωτερική σκίαση με βάση το ωράριο λειτουργίας και τις ώρες ανατολής και δύσης του ηλίου.
Η συμβατότητα του κινητήρα, η απαιτούμενη προστασία και η καλωδίωση πρέπει να αξιολογούνται από αδειούχο ηλεκτρολόγο, ο οποίος πραγματοποιεί την εγκατάσταση με την τροφοδοσία απομονωμένη.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Ολοκληρωμένο κιτ για συμβατά μηχανοκίνητα συστήματα σκίασης.
Ελεγκτής Wi‑Fi και RF με αυτοτροφοδοτούμενο κινητικό διακόπτη τοίχου για ευέλικτο τοπικό και απομακρυσμένο έλεγχο.
CEREDRoHS2 έτη
Τροφοδοσία module100–240 V AC, 50–60 Hz
Τροφοδοσία διακόπτηΑυτοτροφοδοτούμενος · χωρίς μπαταρία
Μέγιστο ρεύμα φορτίου μοτέρ1,7 A (επαγωγικό φορτίο)
Αλληλομανδάλωση εξόδωνΟι L1 και L2 δεν ενεργοποιούνται ταυτόχρονα · η ενεργοποίηση της μίας κατεύθυνσης απενεργοποιεί την αντίθετη έξοδο
Συμβατά συστήματαΗλεκτρικά ρολά · στόρια · τέντες · κουρτίνες
Ένδειξη θέσης0–100% μετά τη βαθμονόμηση
Ασύρματη σύνδεση διακόπτηRF στα 433 MHz
Συνδεσιμότητα moduleWi‑Fi 2,4 GHz · RF στα 433 MHz
Συζευγμένοι διακόπτεςΈως 10 διακόπτες ανά module
Εμβέλεια επικοινωνίας RFΈως 80 m σε εξωτερικό χώρο · 25 m σε εσωτερικό χώρο
Τοποθέτηση moduleΚυτίο διακόπτη, προτεινόμενο βάθος 5–6 cm

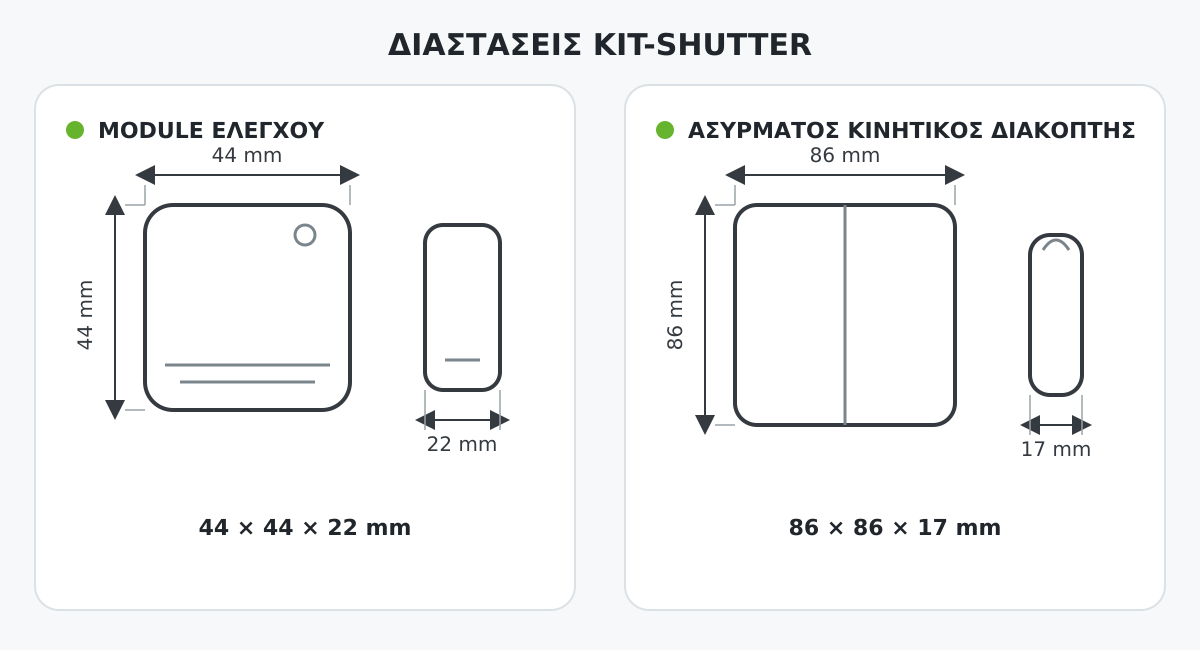

Διαστάσεις module44 × 44 × 22 mm
Διαστάσεις διακόπτη86 × 86 × 17 mm
Βαθμός προστασίαςΜονάδα ελέγχου IP20 · ασύρματος διακόπτης IP20
Θερμοκρασία λειτουργίας−20 °C έως +55 °C
Ουδέτερος αγωγόςΑπαιτείται για το module
ΑυτοματισμοίΒαθμονόμηση · εβδομαδιαίο πρόγραμμα · ανατολή/δύση
Εγγύηση2 έτη
ΣυμμόρφωσηCE · LVD 2014/35/EU · EMC 2014/30/EU · RED 2014/53/EU · RoHS (EU) 2015/863
ΕΓΚΑΤΑΣΤΑΣΗ & ΣΥΖΕΥΞΗ
Καλωδίωση στο module. Ασύρματη τοποθέτηση του διακόπτη.
01
Εγκατάσταση
Αναθέστε τη σύνδεση του module με τον κινητήρα σε αδειούχο ηλεκτρολόγο, με την τροφοδοσία απομονωμένη. Ο κινητικός διακόπτης δεν χρειάζεται καλωδίωση.
02
Εφαρμογή
Κατεβάστε την εφαρμογή GEYER Smart και συνδέστε το κινητό σε δίκτυο Wi‑Fi 2,4 GHz.
03
Σύζευξη
Κρατήστε πατημένο το πλήκτρο σύζευξης του module για 3 s, αφήστε το όταν το ενδεικτικό LED αναβοσβήνει αργά και πατήστε μία φορά ένα πλήκτρο του ασύρματου κινητικού διακόπτη.
ΣΥΖΕΥΞΗ MODULE ΜΕ ΔΙΑΚΟΠΤΗ
Σύζευξη μέσω της εφαρμογής GEYER Smart.
Ένα module μπορεί να λειτουργήσει με έως 10 ξεχωριστούς ασύρματους διακόπτες. Δεν καθορίζεται συγκεκριμένο ανώτατο όριο· κάθε μονάδα πρέπει να συζευχθεί ξεχωριστά.
- Ανοίξτε τη σελίδα του module στην εφαρμογή GEYER Smart.
- Επιλέξτε «Σύζευξη» και έπειτα «Έναρξη Σύζευξης».
- Πατήστε μία φορά ένα πλήκτρο του ασύρματου κινητικού διακόπτη. Η εφαρμογή θα εμφανίσει το μήνυμα «Σύζευξη επιτυχής».
!
ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑΗ καταλληλότητα του κινητήρα, η προστασία, η επιλογή αγωγών και η καλωδίωση πρέπει να αξιολογούνται και να πραγματοποιούνται από αδειούχο ηλεκτρολόγο. Απομονώστε την τροφοδοσία πριν από την εγκατάσταση.

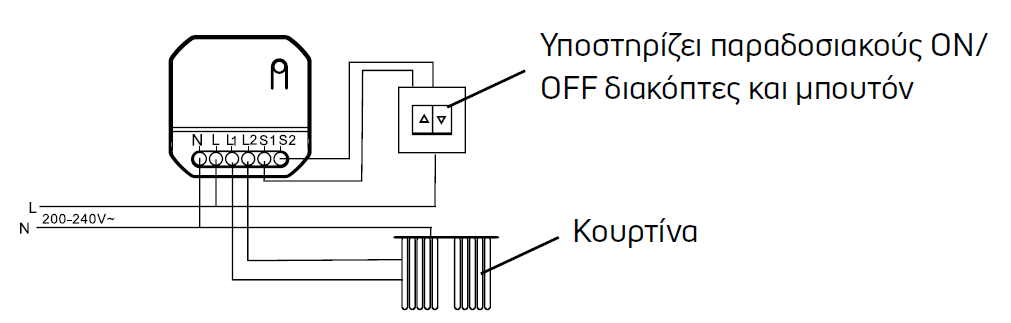

ΣΥΝΔΕΣΗ ΚΙΤ
Καλωδιώνεται μόνο το module.
Συνδέστε τα N και L και τις εξόδους κινητήρα L1 και L2 σύμφωνα με το διάγραμμα. Η μονάδα ελέγχου δέχεται συμβατούς ενσύρματους διακόπτες ή στιγμιαία μπουτόν μέσω S1 και S2. Οι είσοδοι ενεργοποιούνται με φάση L, σύμφωνα με το διάγραμμα σύνδεσης. Ο κινητικός διακόπτης του κιτ επικοινωνεί ασύρματα και δεν χρειάζεται καλωδίωση.
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Οι βασικές απαντήσεις.
Ο ασύρματος διακόπτης χρειάζεται καλωδίωση ή μπαταρία;+
Όχι. Ο κινητικός διακόπτης του κιτ αυτοτροφοδοτείται από την ενέργεια κάθε πατήματος και επικοινωνεί ασύρματα με το module στα 433 MHz.
Πόσοι κινητικοί διακόπτες μπορούν να συζευχθούν;+
Με ένα module μπορούν να συζευχθούν έως 10 ασύρματοι κινητικοί διακόπτες.
Μπορώ να επιλέξω ενδιάμεση θέση;+
Ναι. Μετά τη βαθμονόμηση, η εφαρμογή GEYER Smart εμφανίζει και ρυθμίζει το άνοιγμα από 0% έως 100%.
Μπορώ να διατηρήσω τον υπάρχοντα ενσύρματο διακόπτη;+
Ναι. Στους S1 και S2 μπορούν επίσης να συνδεθούν συμβατοί διακόπτες δύο θέσεων ή στιγμιαία μπουτόν.
Συνδέεται σε Wi‑Fi 5 GHz;+
Όχι. Το KIT-SHUTTER συνδέεται αποκλειστικά σε δίκτυο Wi‑Fi 2,4 GHz.
Ποιος πρέπει να εγκαταστήσει το module;+
Η εγκατάσταση του module και η σύνδεση του κινητήρα πραγματοποιούνται από αδειούχο ηλεκτρολόγο με την τροφοδοσία απομονωμένη. Ο ασύρματος διακόπτης δεν χρειάζεται ηλεκτρική καλωδίωση.
ΒΙΝΤΕΟ
Βίντεο προϊόντος.
▶
Το περιεχόμενο βίντεο θα προστεθεί σύντομα.
ΕΜΠΕΙΡΙΕΣ ΧΡΗΣΤΩΝ
Εμπειρίες καθημερινής χρήσης του KIT-SHUTTER.
Ασύρματος τοπικός έλεγχος και έξυπνη σκίαση για κατοικίες, εξοχικά και επαγγελματικούς χώρους.
01“
Το GS-SHUTTER μου έλυσε τα χέρια σε ανακαίνιση όπου δεν μπορούσαμε να περάσουμε νέα καλώδια. Τοποθετήθηκε πίσω από τον υπάρχοντα διακόπτη και το ρολό έγινε έξυπνο.
ΔημήτρηςΗλεκτρολόγος
02“
Με το KIT-SHUTTER πρόσθεσα δεύτερο σημείο χειρισμού για το ρολό χωρίς σκαψίματα και χωρίς να χρειάζεται μπαταρία. Πλέον μπορώ να το χειρίζομαι και από το κινητό.
ΕλένηΙδιοκτήτρια κατοικίας
03“
Έχω προγραμματίσει τα ρολά να ανοίγουν το πρωί και να κλείνουν το βράδυ. Ακόμη κι όταν δεν βρίσκομαι στο ακίνητο, μπορώ να τα ελέγχω από το κινητό.
ΑλέξανδροςΙδιοκτήτης Airbnb
ΤΕΚΜΗΡΙΩΣΗ KIT-SHUTTER
