01
Ρύθμιση συσχετισμένης θερμοκρασίας χρώματος (CCT)
Ρυθμίστε την ισορροπία μεταξύ θερμού λευκού (WW) και ψυχρού λευκού (CW) σε συμβατή ταινία LED CCT.

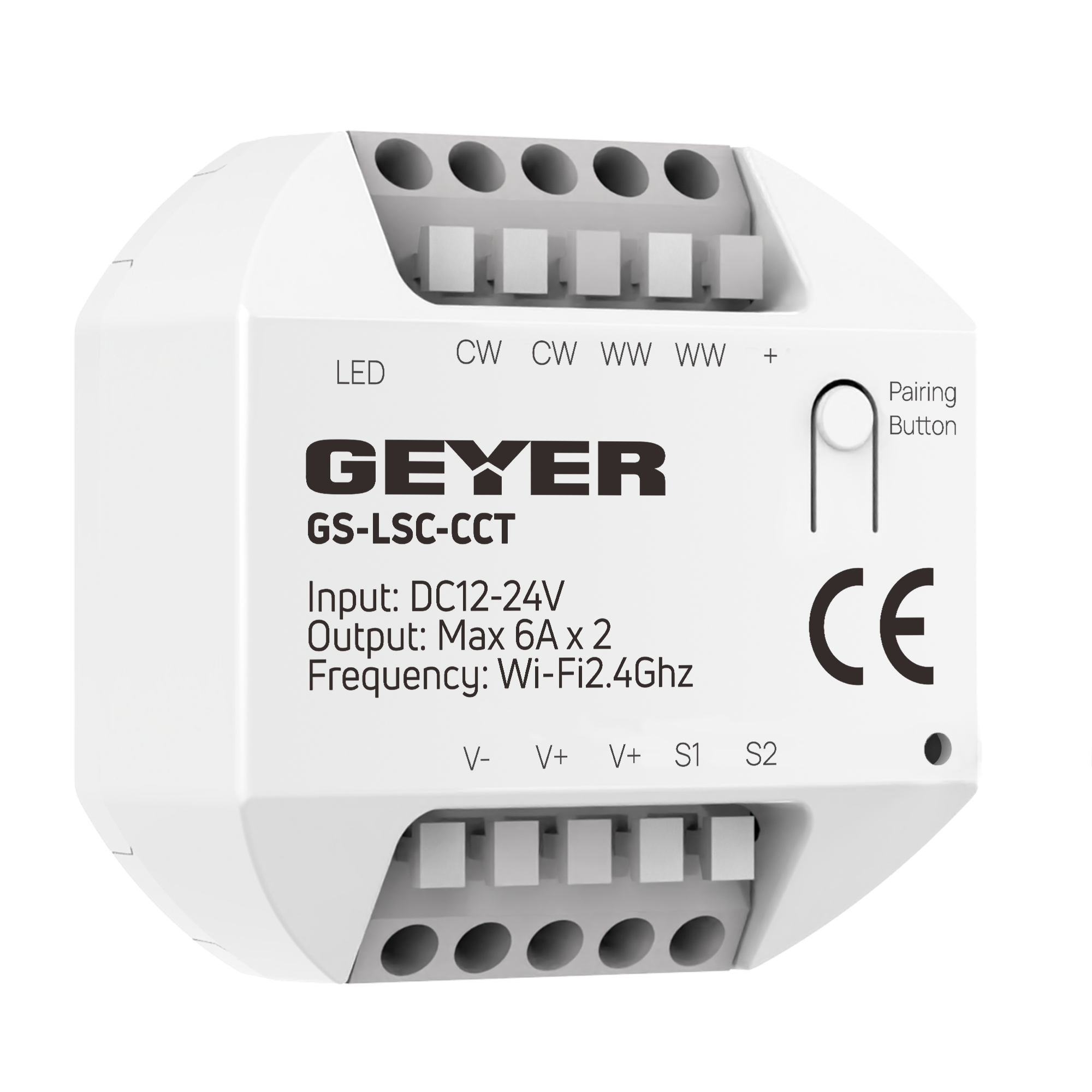

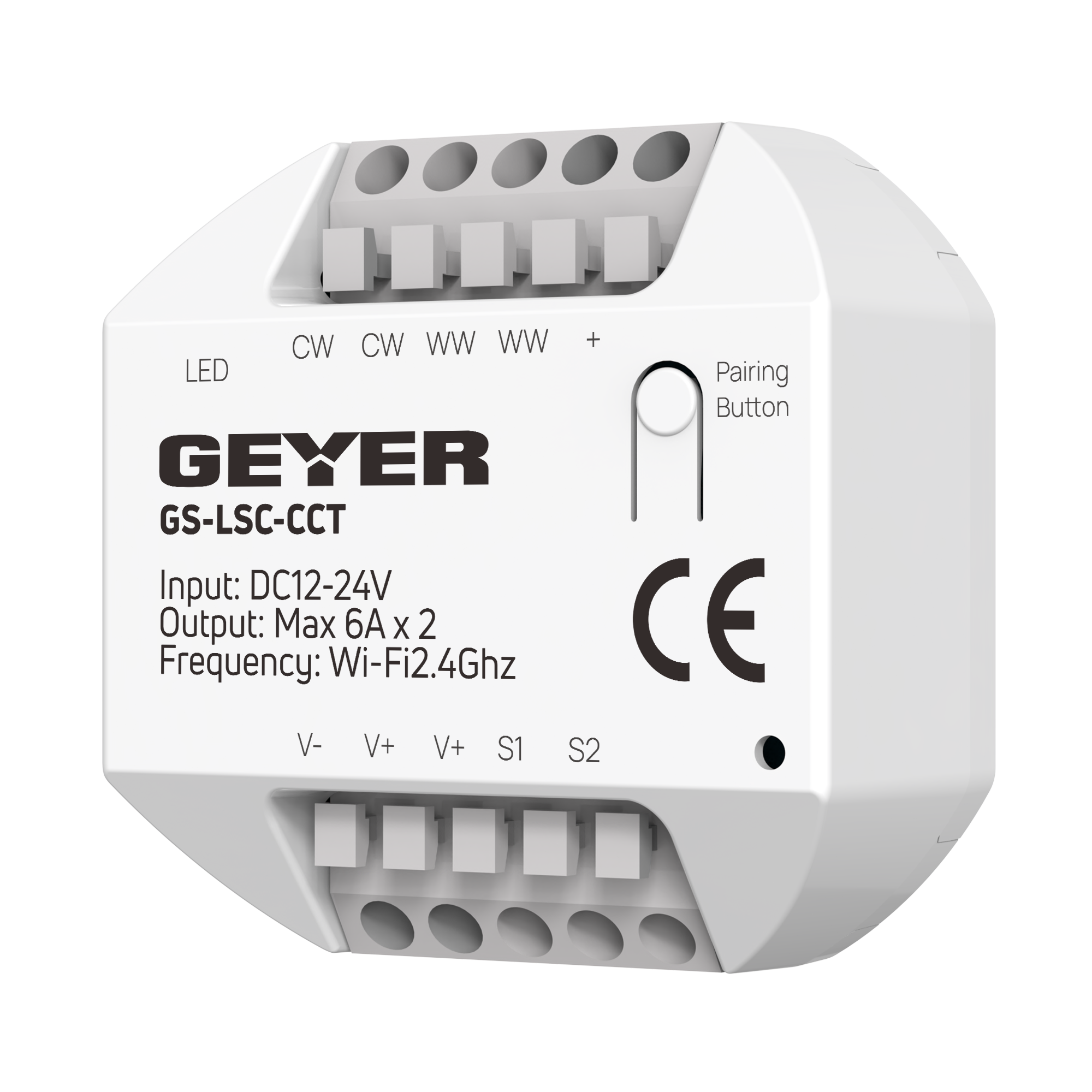

GEYER SMART · GS-LSC-CCT · ΕΛΕΓΧΟΣ ΤΑΙΝΙΑΣ LED CCT
Το σωστό λευκό φως.Κάθε στιγμή.
Module Wi‑Fi για ταινίες LED CCT ή μονόχρωμες ταινίες σταθερής τάσης, με έλεγχο φωτεινότητας, θερμοκρασίας χρώματος και σκηνών μέσω GEYER Smart.
CCT / 2 κανάλιαΔύο τρόποι λειτουργίας
12–24 V DCLED σταθερής τάσης
2 × 6 AΜέγιστη έξοδος
Έλεγχος CCTΦωτεινότητα & τόνος λευκού
Διακριτικό module52 × 52 × 23 mm
ΣΥΝΔΕΔΕΜΕΝΟ ΟΙΚΟΣΥΣΤΗΜΑ
Amazon Alexa
Google Home
Tuya Smart
Smart LifeΘΕΡΜΟΚΡΑΣΙΑ ΧΡΩΜΑΤΟΣ · ΦΩΤΕΙΝΟΤΗΤΑ · ΣΚΗΝΕΣ
Φωτισμός που ακολουθεί τον ρυθμό του χώρου.
Επιλέξτε θερμό ή ψυχρό λευκό, ρυθμίστε τη φωτεινότητα και δημιουργήστε σκηνές φωτισμού από ένα ευέλικτο module.
02
Ομαλό PWM dimming
Ρυθμίστε τη φωτεινότητα με PWM σταθερής τάσης και συχνότητα 1000 Hz.
03
Δύο τρόποι λειτουργίας
Χρησιμοποιήστε λειτουργία CCT ή ελέγξτε ανεξάρτητα δύο συμβατά μονόχρωμα φορτία LED.
04
Εφαρμογή, φωνή & ενσύρματος έλεγχος
Χειριστείτε το φως μέσω GEYER Smart, Alexa ή Google Home. Οι είσοδοι S1 και S2 δέχονται στιγμιαία πλήκτρα με επαφές χωρίς εξωτερική τάση (dry contacts), με σύνδεση στο V+ σύμφωνα με το διάγραμμα.
ΕΥΕΛΙΚΤΟΣ ΕΛΕΓΧΟΣ · ΠΡΟΣΑΡΜΟΣΙΜΟ ΦΩΣ
Ένα module για φωτεινότητα, θερμοκρασία χρώματος και dimming δύο καναλιών.

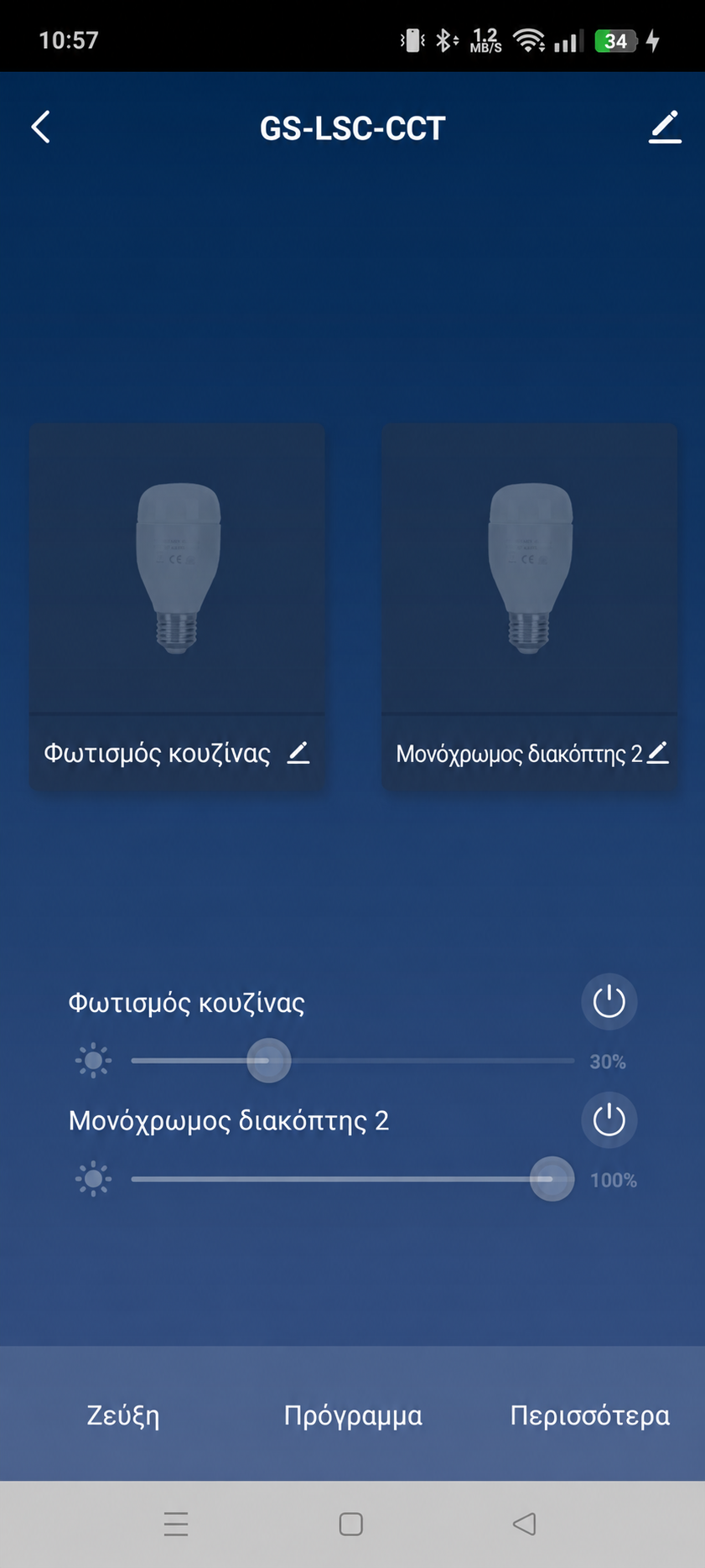

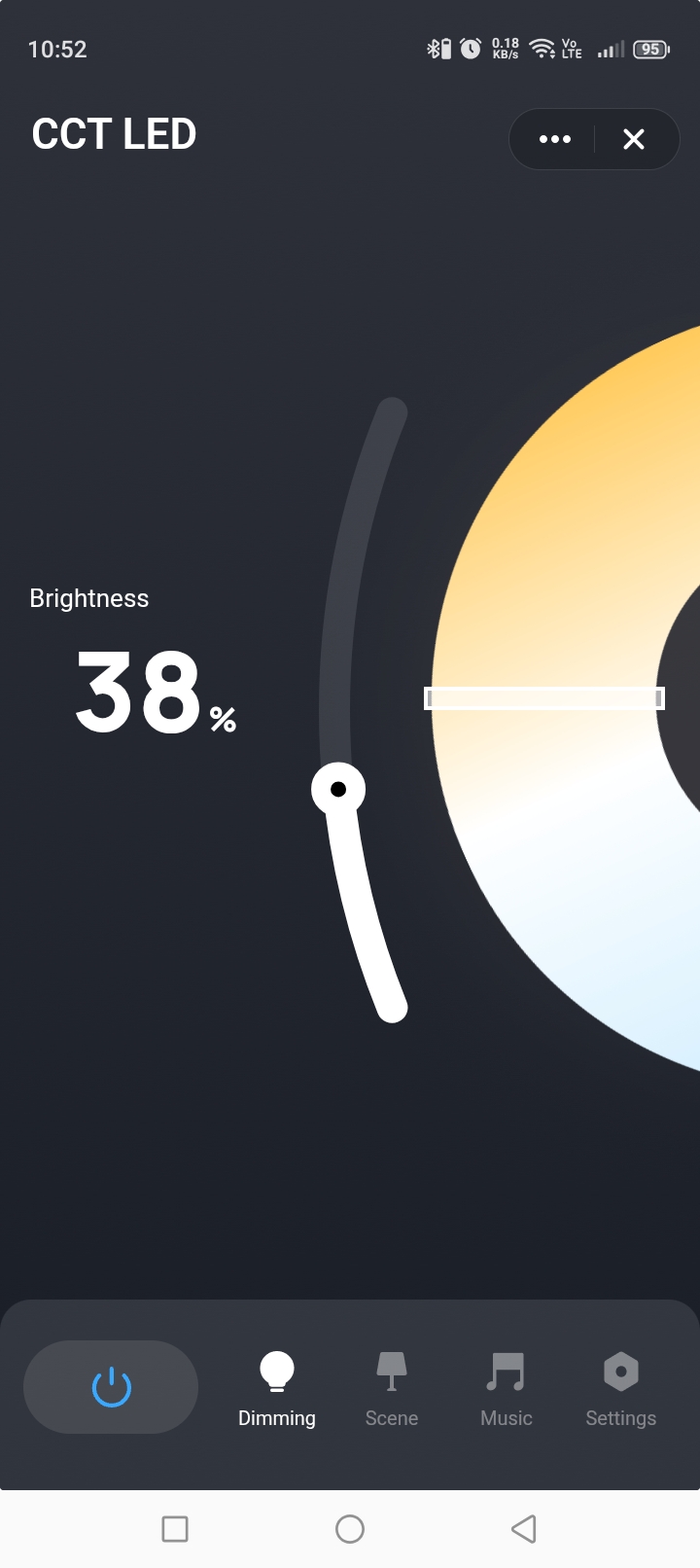

ΕΦΑΡΜΟΓΗ GEYER SMART
Η ατμόσφαιρα του φωτισμού σε μία καθαρή προβολή.
Ενεργοποιήστε το φως, ρυθμίστε τη φωτεινότητα και τη θερμοκρασία χρώματος, επιλέξτε τρόπο λειτουργίας και δημιουργήστε σκηνές από την εφαρμογή GEYER Smart.
ΕΦΑΡΜΟΓΕΣ
Λευκό φως που προσαρμόζεται σε κάθε χώρο.
01
ΣΑΛΟΝΙ
Μεταβείτε από φωτεινό λειτουργικό φως σε θερμότερη, πιο ήπια ατμόσφαιρα.
02
ΚΟΥΖΙΝΑ
Χρησιμοποιήστε καθαρό ουδέτερο λευκό για την προετοιμασία και πιο απαλό φωτισμό αργότερα.
03
ΧΩΡΟΣ ΕΡΓΑΣΙΑΣ
Επιλέξτε ψυχρό λευκό λειτουργικό φωτισμό για συγκέντρωση και ρυθμίστε τη φωτεινότητα ανάλογα με τις ανάγκες σας.
04
ΕΣΤΙΑΤΟΡΙΑ & ΧΩΡΟΙ ΦΙΛΟΞΕΝΙΑΣ
Ορίστε σταθερές σκηνές για πρωινό, δείπνο, καθαρισμό και ώρες εξυπηρέτησης.
Χρησιμοποιείτε μόνο συμβατές ταινίες ή φωτιστικά LED σταθερής τάσης 12–24 V DC. Η σύνδεση του κυκλώματος 12–24 V DC πραγματοποιείται από κατάλληλα καταρτισμένο εγκαταστάτη. Η πλευρά 100–240 V AC του τροφοδοτικού SELV συνδέεται από αδειούχο ηλεκτρολόγο εγκαταστάτη.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Έλεγχος PWM δύο καναλιών για ταινίες LED CCT και μονόχρωμες.
Το GS-LSC-CCT λειτουργεί με κατάλληλο τροφοδοτικό 12–24 V DC και παρέχει έως 6 A ανά κανάλι εξόδου.
CEREDRoHSΕγγύηση 2 ετών
Μοντέλο προϊόντοςGS-LSC-CCT
Τρόποι ελέγχουΤαινίες LED CCT · δύο μονόχρωμα κανάλια LED
Είσοδος12–24 V DC
ΈξοδοςPWM dimming σταθερής τάσης
Μέγιστο ρεύμα εξόδου2 × 6 A · 12 A μέγιστο συνολικά
Μέγιστο φορτίο εξόδου144 W στα 12 V DC · 288 W στα 24 V DC
Συχνότητα PWM1000 Hz
Τοπικές είσοδοιS1 και S2 · στιγμιαία πλήκτρα · επαφές χωρίς εξωτερική τάση (dry contacts) · σύνδεση στο V+
Wi‑Fi2,4 GHz
Μέθοδος ελέγχουΕφαρμογή GEYER Smart · φωνητικοί βοηθοί · στιγμιαία πλήκτρα
Αντιστοίχιση εξόδων CCTCW = ψυχρό λευκό · WW = θερμό λευκό

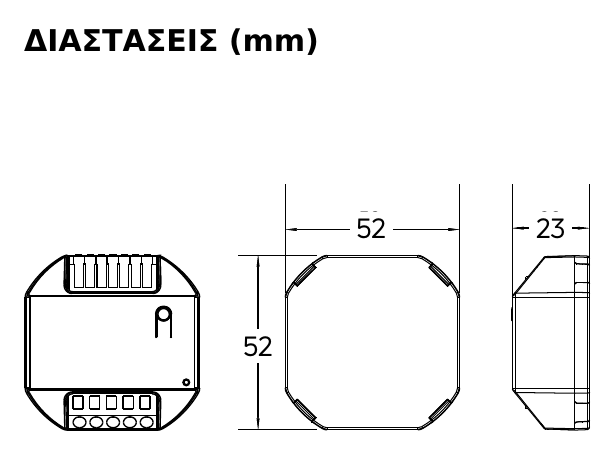

Διαστάσεις52 × 52 × 23 mm
Βαθμός προστασίαςIP20
Θερμοκρασία λειτουργίας−20 °C έως +55 °C
Προεπιλεγμένη λειτουργίαCCT
Εγγύηση2 έτη
ΣυμμόρφωσηCE · RED 2014/53/EU · RoHS 2011/65/EU + (EU) 2015/863
ΕΓΚΑΤΑΣΤΑΣΗ & ΣΥΖΕΥΞΗ
Τρία βασικά βήματα.
01
Εγκατάσταση
Με απομονωμένη τροφοδοσία, η σύνδεση του τροφοδοτικού 12–24 V DC και της συμβατής ταινίας LED στους επισημασμένους ακροδέκτες πραγματοποιείται από κατάλληλα καταρτισμένο εγκαταστάτη.
02
Εφαρμογή
Κατεβάστε την εφαρμογή GEYER Smart και συνδέστε το κινητό σε δίκτυο Wi‑Fi 2,4 GHz.
03
Σύζευξη
Στην πρώτη ενεργοποίηση το ενδεικτικό LED αναβοσβήνει γρήγορα. Διαφορετικά, κρατήστε πατημένο το πλήκτρο σύζευξης για 10 δευτερόλεπτα και προσθέστε τη συσκευή στο GEYER Smart.
!
ΕΓΚΑΤΑΣΤΑΣΗ ΤΡΟΦΟΔΟΣΙΑΣ 12–24 V DCΧρησιμοποιήστε κατάλληλο πιστοποιημένο τροφοδοτικό SELV σταθερής τάσης. Ελέγξτε την πολικότητα, το φορτίο εξόδου και την ασφάλεια των συνδέσεων πριν από την τροφοδότηση. Η πλευρά 100–240 V AC του τροφοδοτικού συνδέεται από αδειούχο ηλεκτρολόγο εγκαταστάτη.

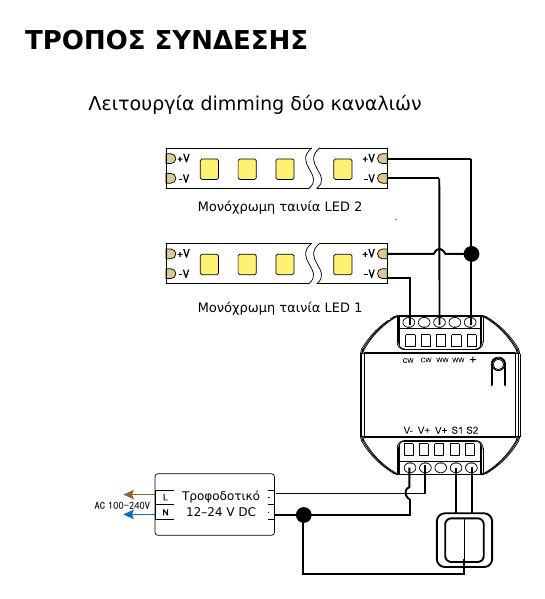

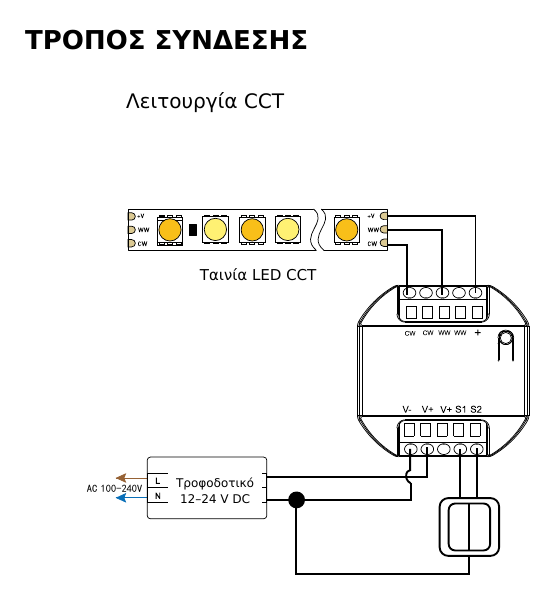

ΣΥΝΔΕΣΗ & ΔΙΑΣΤΑΣΕΙΣ
Επιλέξτε λειτουργία CCT ή dimming δύο καναλιών.
Συνδέστε τα V+ και V− στο κατάλληλο τροφοδοτικό DC. Στη λειτουργία CCT, το CW είναι η έξοδος ψυχρού λευκού και το WW η έξοδος θερμού λευκού. Στη λειτουργία δύο καναλιών συνδέστε τα δύο συμβατά μονόχρωμα φορτία όπως στο διάγραμμα.
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Οι βασικές απαντήσεις.
Ποιες ταινίες LED είναι συμβατές;+
Υποστηρίζονται ταινίες LED CCT σταθερής τάσης 12–24 V DC και συμβατές μονόχρωμες ταινίες LED.
Ελέγχει ταινίες RGB;+
Όχι. Το GS-LSC-CCT προορίζεται για CCT και μονόχρωμες ταινίες LED, όχι για έλεγχο χρώματος RGB.
Τι φορτίο μπορεί να ελέγξει;+
Έως 6 A ανά κανάλι εξόδου, με μέγιστη συνολική ισχύ 144 W στα 12 V DC ή 288 W στα 24 V DC.
Πώς αλλάζει ο τρόπος λειτουργίας;+
Επιλέξτε τον από την εφαρμογή ή πατήστε τέσσερις φορές το πλήκτρο σύζευξης μέσα σε ένα δευτερόλεπτο. Η προεπιλεγμένη λειτουργία είναι CCT.
Συνδέεται σε Wi‑Fi 5 GHz;+
Όχι. Συνδέεται σε δίκτυο Wi‑Fi 2,4 GHz.
Μπορώ να διατηρήσω τους διακόπτες τοίχου;+
Ναι. Στις εισόδους S1 και S2 μπορούν να συνδεθούν συμβατοί ενσύρματοι διακόπτες.
ΒΙΝΤΕΟ
Βίντεο προϊόντος.
▶
Το περιεχόμενο βίντεο θα προστεθεί σύντομα.
ΕΜΠΕΙΡΙΕΣ ΧΡΗΣΤΩΝ
Εμπειρίες καθημερινής χρήσης του GS-LSC-CCT.
Ευέλικτος έλεγχος λευκού φωτισμού σε κατοικίες και επαγγελματικούς χώρους.
01“
Το χρησιμοποιώ για την ταινία LED στο σαλόνι. Την ημέρα επιλέγω πιο ψυχρό λευκό και το βράδυ χαμηλώνω τη φωτεινότητα και περνάω σε θερμότερο τόνο.
Νίκος Π.Ιδιοκτήτης κατοικίας
02“
Ο πάγκος της κουζίνας έχει πλέον το σωστό φως για την προετοιμασία, ενώ αργότερα επιλέγουμε πιο απαλή σκηνή από την εφαρμογή.
Μαρία Κ.Ιδιοκτήτρια κατοικίας
03“
Δημιουργήσαμε διαφορετικές σκηνές λευκού φωτισμού για πρωινό, δείπνο και καθαρισμό χωρίς να αλλάξουμε την εγκατάσταση LED.
Γιώργος Μ.Ιδιοκτήτης εστιατορίου
ΤΕΚΜΗΡΙΩΣΗ GS-LSC-CCT
