GEYER SMART · GS-LSC-5IN1 · ΕΛΕΓΧΟΣ LED 5 ΣΕ 1

Όλα τα χρώματαΈνας έξυπνος ελεγκτής.

Module Wi‑Fi και RF πέντε καναλιών για ταινίες LED RGB, RGBW, RGBWC, CCT και μονόχρωμες σταθερής τάσης, με σκηνές και dimming μέσω GEYER Smart.

Δείτε τις λειτουργίες Τεχνικά χαρακτηριστικά

5 σε 1Πέντε τρόποι λειτουργίας

12–48 V DCLED σταθερής τάσης

5 × 2 AΜέγιστη έξοδος

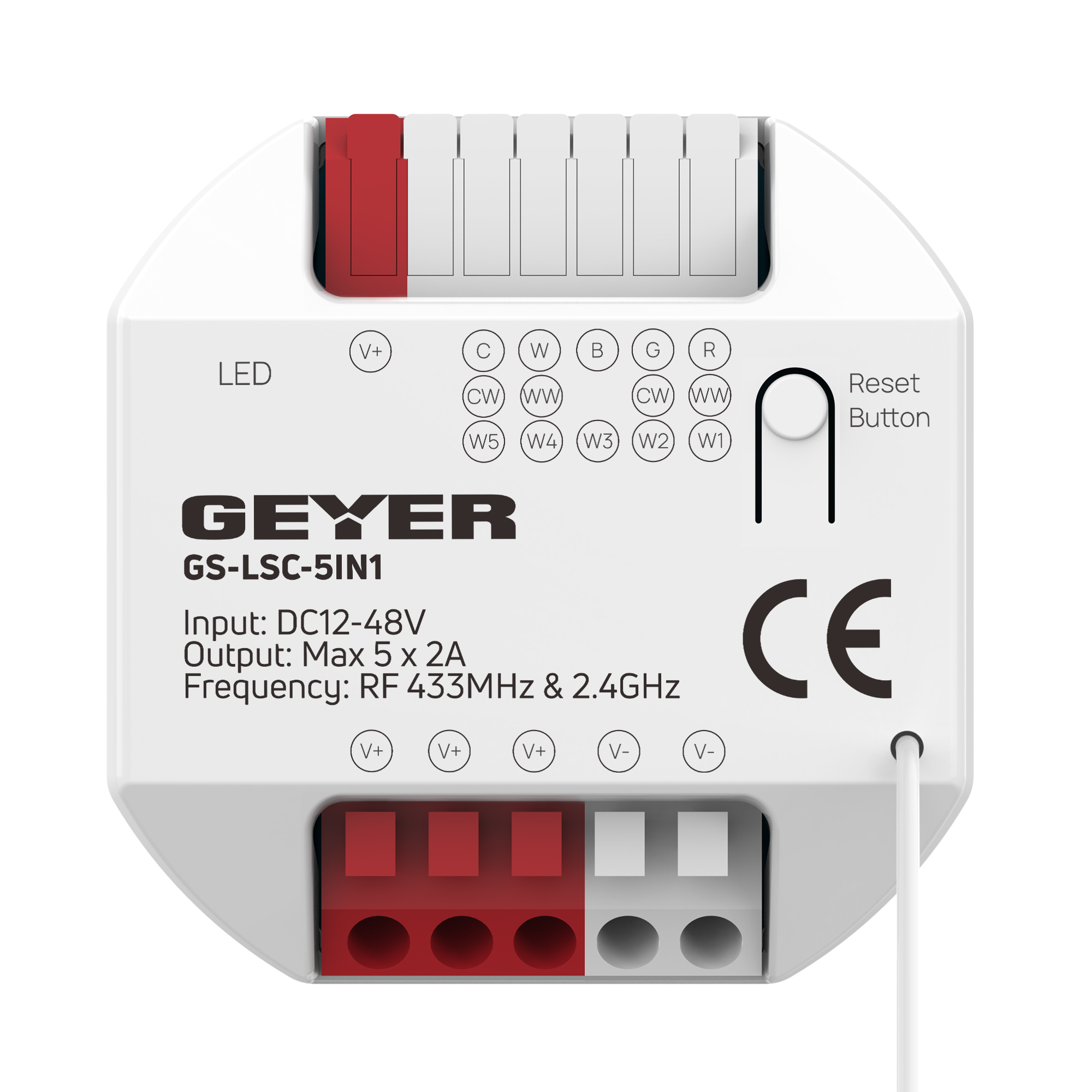

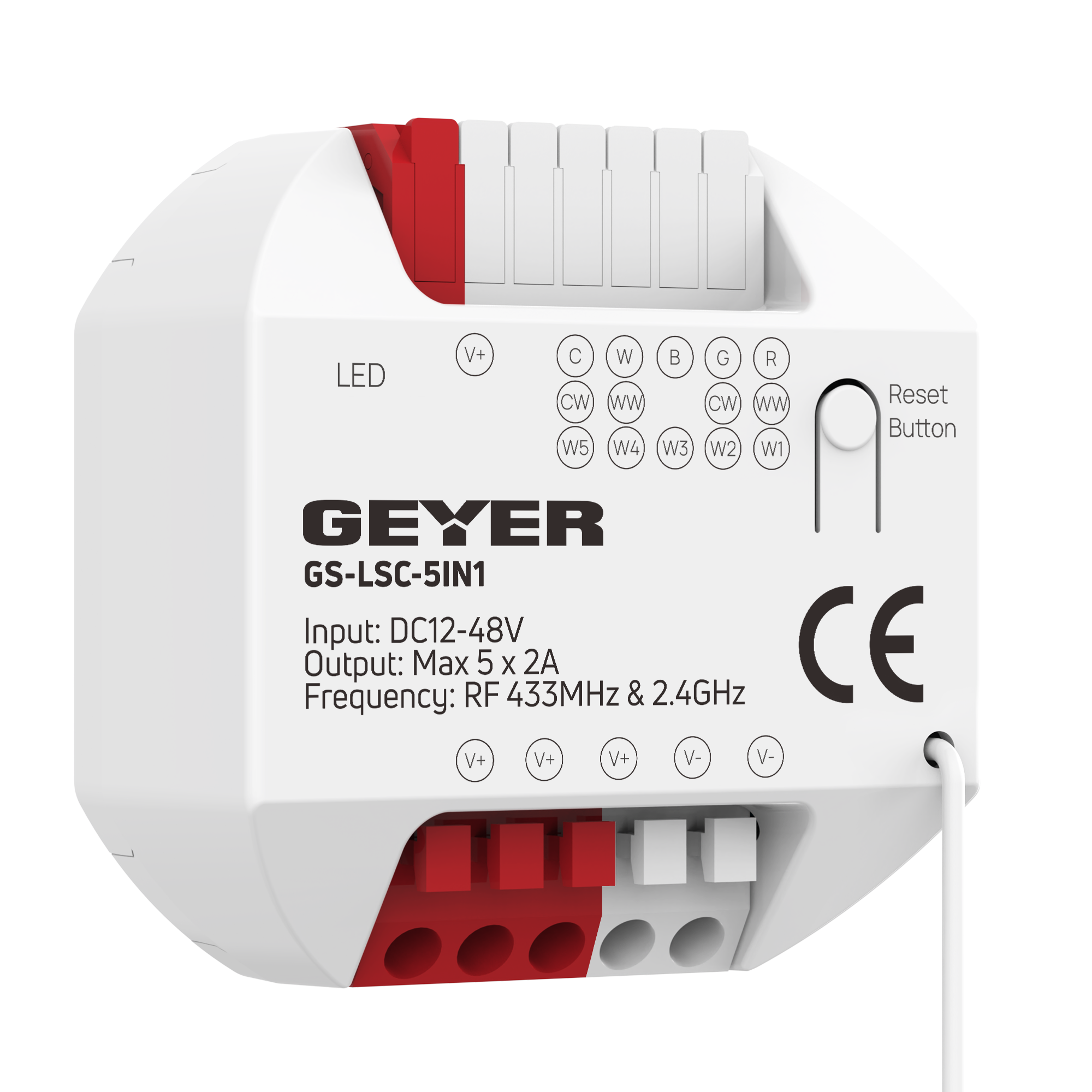

Module Wi‑Fi και RF πέντε καναλιών GEYER GS-LSC-5IN1 για ταινίες LED

Χρώμα & λευκό φωςΣκηνές και dimming

Wi‑Fi + RFΚινητικοί διακόπτες 433 MHz

ΣΥΝΔΕΔΕΜΕΝΟ ΟΙΚΟΣΥΣΤΗΜΑ

Amazon Alexa

Google Home

Tuya Smart

Smart Life

ΧΡΩΜΑ · ΤΟΝΟΣ ΛΕΥΚΟΥ · ΣΚΗΝΕΣ

Ένας ελεγκτής για σχεδόν κάθε εφαρμογή ταινίας LED.

Επιλέξτε τον κατάλληλο τρόπο λειτουργίας για RGB, θερμοκρασία χρώματος ή πολυκάναλο φωτισμό και ελέγξτε τον από την εφαρμογή ή τον συζευγμένο κινητικό διακόπτη RF.

5×01

Πέντε τρόποι λειτουργίας

Επιλέξτε RGB, RGBW, RGBWC, CCT ή dimming μονόχρωμων ταινιών, ανάλογα με την εγκατάσταση.

PWM02

Έξοδος PWM πέντε καναλιών

Ελέγξτε έως πέντε κανάλια, με μέγιστο 2 A ανά κανάλι και συνολική ισχύ 120/240/480 W στα 12/24/48 V DC.

◉03

Σκηνές Wi‑Fi & φωνητικός έλεγχος

Ρυθμίστε χρώμα, θερμοκρασία χρώματος και φωτεινότητα στο GEYER Smart και χρησιμοποιήστε τις υποστηριζόμενες φωνητικές εντολές μέσω Alexa ή Google Home.

RF04

Ασύρματοι κινητικοί διακόπτες RF

Συζεύξτε έως 10 κινητικούς διακόπτες GEYER GS-WKS3454 για τοπικό έλεγχο χωρίς μπαταρία. Οι διαθέσιμες λειτουργίες των πλήκτρων εξαρτώνται από τον επιλεγμένο τρόπο λειτουργίας και τη ρύθμιση σύζευξης. Εμβέλεια έως 25 m σε εσωτερικό χώρο και 80 m σε ανοικτό χώρο.

ΠΕΝΤΕ ΛΕΙΤΟΥΡΓΙΕΣ · ΕΝΑ MODULE

Από ένα μονόχρωμο κανάλι έως ολοκληρωμένο φωτισμό RGBWC.

RGB · RGBW · RGBWCCCTΜονόχρωμες ταινίες LEDWi‑Fi + RF στα 433 MHz

ΕΦΑΡΜΟΓΗ GEYER SMART

Χρώμα, θερμοκρασία χρώματος και σκηνές σε ένα σημείο.

Επιλέξτε τρόπο λειτουργίας, ρυθμίστε χρώμα ή θερμοκρασία χρώματος, αλλάξτε τη φωτεινότητα και αποθηκεύστε σκηνές από το GEYER Smart.

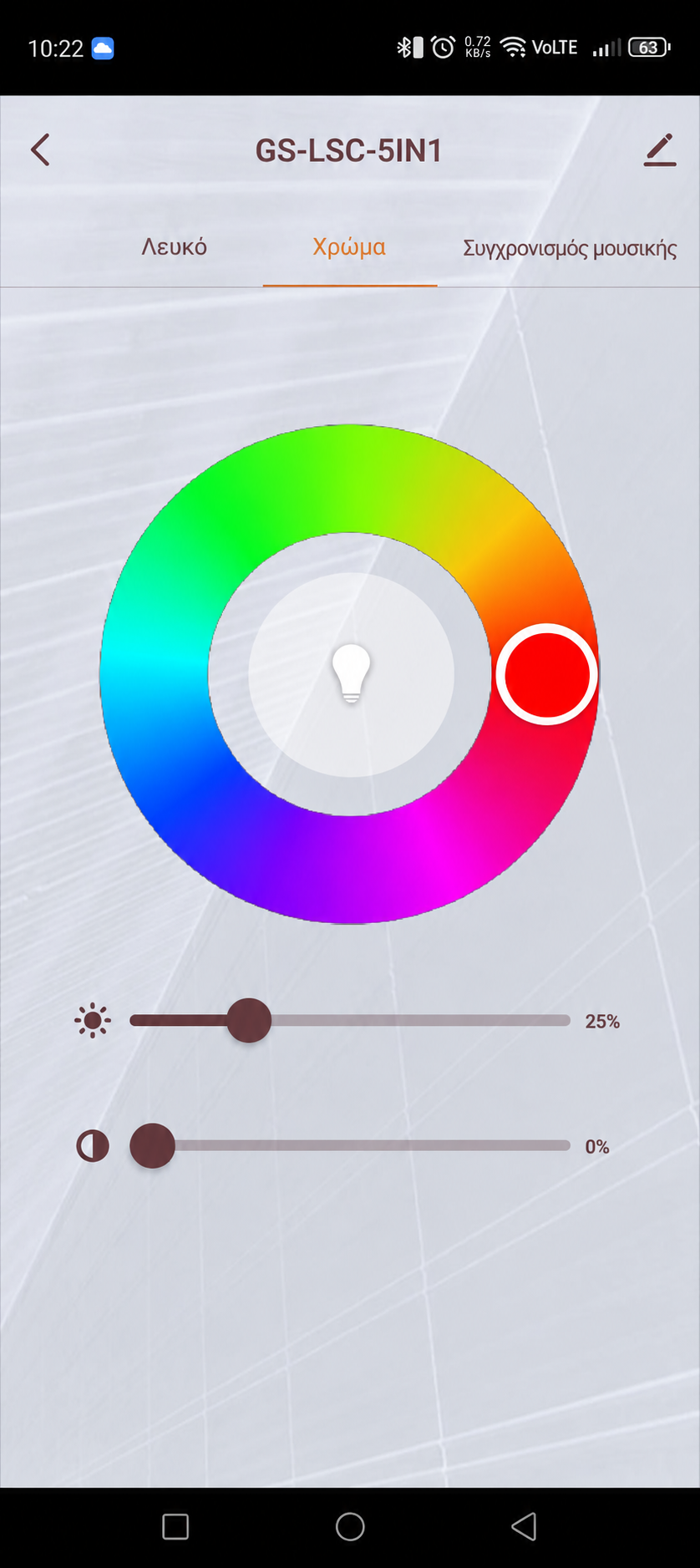

Οθόνη ελέγχου χρώματος RGBW στην εφαρμογή GEYER Smart με χρωματικό τροχό και ρύθμιση φωτεινότητας — ΕΛΕΓΧΟΣ ΧΡΩΜΑΤΟΣ RGBW

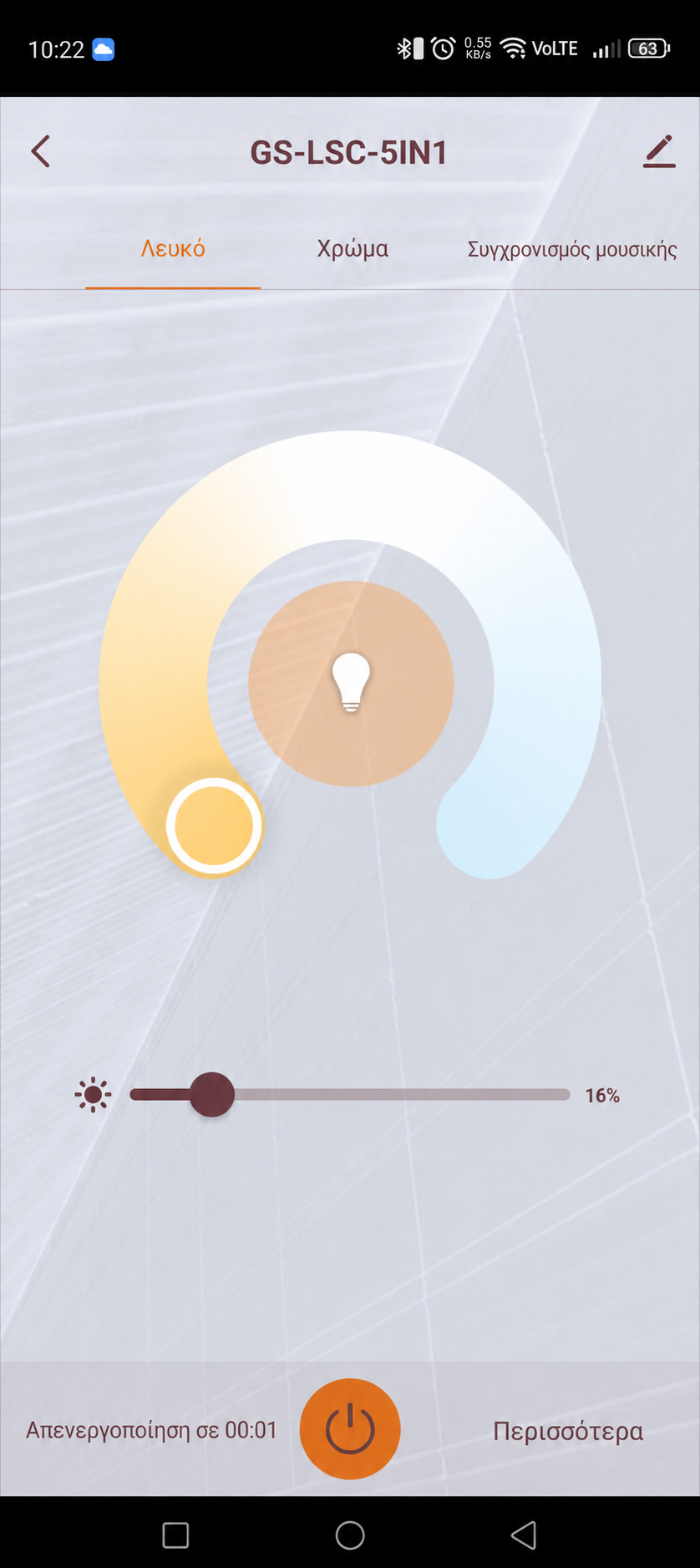

Οθόνη ελέγχου θερμοκρασίας χρώματος CCT στην εφαρμογή GEYER Smart — ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΧΡΩΜΑΤΟΣ CCT

RGBΧρώμα τριών καναλιώνRGBWΧρώμα και λευκόRGBWCΧρώμα και θερμό/ψυχρό λευκόCCTΡυθμιζόμενο λευκόDIMΜονόχρωμα κανάλια

ΕΦΑΡΜΟΓΕΣ

Φωτισμός που αλλάζει μαζί με τον χώρο.

ΣΑΛΟΝΙ

Δημιουργήστε έγχρωμες ατμοσφαιρικές σκηνές και διατηρήστε θερμό λευκό για την καθημερινότητα.

ΥΠΝΟΔΩΜΑΤΙΟ

Χρησιμοποιήστε ρυθμιζόμενη θερμοκρασία χρώματος για την καθημερινότητα και θερμότερο φως το βράδυ.

MEDIA & GAMING

Προσαρμόστε τον έντονο φωτισμό RGB ή RGBW στην ατμόσφαιρα του χώρου.

ΕΣΤΙΑΤΟΡΙΑ & ΧΩΡΟΙ ΦΙΛΟΞΕΝΙΑΣ

Αποθηκεύστε επαναλαμβανόμενες σκηνές για λειτουργία, εκδηλώσεις, καθαρισμό και κλείσιμο.

Χρησιμοποιείτε μόνο συμβατές ταινίες ή φωτιστικά LED σταθερής τάσης 12–48 V DC. Η τάση του τροφοδοτικού πρέπει να είναι ίδια με την ονομαστική τάση της ταινίας LED. Κρατήστε κάθε κανάλι έως 2 A και το συνολικό φορτίο έως 120 W στα 12 V DC, 240 W στα 24 V DC ή 480 W στα 48 V DC. Επιλέξτε τροφοδοτικό με επαρκές περιθώριο ισχύος. Το κύκλωμα DC συνδέεται από κατάλληλα καταρτισμένο εγκαταστάτη και η πλευρά 100–240 V AC από αδειούχο ηλεκτρολόγο εγκαταστάτη.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Έλεγχος PWM πέντε καναλιών με Wi‑Fi και RF.

Το GS-LSC-5IN1 υποστηρίζει πέντε διαμορφώσεις ταινιών LED και τον κινητικό διακόπτη GEYER GS-WKS3454 στα 433 MHz.

CEREDRoHSΕγγύηση 2 ετών

Μοντέλο προϊόντοςGS-LSC-5IN1

Τρόποι λειτουργίαςRGB · RGBW · RGBWC · CCT · dimming μονόχρωμων ταινιών

Είσοδος12–48 V DC

ΈξοδοςPWM dimming σταθερής τάσης

Κανάλια εξόδου5

Μέγιστο ρεύμα εξόδου5 × 2 A · 10 A μέγιστο συνολικά

Μέγιστο φορτίο εξόδου120 W στα 12 V DC · 240 W στα 24 V DC · 480 W στα 48 V DC

Ρυθμός επικοινωνίας RF100 kbit/s

Συμβατός κινητικός διακόπτηςGEYER GS-WKS3454

Συζευγμένοι κινητικοί διακόπτεςΈως 10

Εμβέλεια RFΈως 80 m σε ανοικτό χώρο · 25 m σε εσωτερικό χώρο

Ασύρματη σύνδεσηRF στα 433 MHz · Wi‑Fi 2,4 GHz

Λειτουργία αναμετάδοσης/γέφυρας RFΥποστηρίζεται

Μέθοδος ελέγχουΕφαρμογή GEYER Smart · υποστηριζόμενες φωνητικές εντολές · GEYER GS-WKS3454

Επιλογή τροφοδοτικούΊδια τάση με την ταινία LED · έως 2 A ανά κανάλι · επαρκές περιθώριο ισχύος

Διαστάσεις52 × 52 × 23 mm

Θερμοκρασία λειτουργίας−20 °C έως +55 °C

Προεπιλεγμένη λειτουργίαRGBWC

Εγγύηση2 έτη

ΣυμμόρφωσηCE · RED 2014/53/EU · RoHS 2011/65/EU + (EU) 2015/863 + (EU) 2017/2102

ΕΓΚΑΤΑΣΤΑΣΗ & ΣΥΖΕΥΞΗ

Τρία βασικά βήματα.

Εγκατάσταση

Με απομονωμένη τροφοδοσία, η σύνδεση του κατάλληλου τροφοδοτικού 12–48 V DC και της ταινίας LED στους ακροδέκτες της επιλεγμένης λειτουργίας πραγματοποιείται από κατάλληλα καταρτισμένο εγκαταστάτη.

Εφαρμογή

Κατεβάστε την εφαρμογή GEYER Smart και συνδέστε το κινητό σε δίκτυο Wi‑Fi 2,4 GHz.

Σύζευξη

Κρατήστε το πλήκτρο σύζευξης για 10 δευτερόλεπτα για Wi‑Fi. Για να συζεύξετε τον κινητικό διακόπτη GEYER GS-WKS3454, κρατήστε το πλήκτρο του module για 3 δευτερόλεπτα και κατόπιν πατήστε το επιλεγμένο πλήκτρο του διακόπτη σύμφωνα με την επιθυμητή ρύθμιση σύζευξης.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΡΟΦΟΔΟΣΙΑΣ 12–48 V DCΧρησιμοποιήστε πιστοποιημένο τροφοδοτικό SELV σταθερής τάσης, με τάση ίδια με την ταινία LED. Κρατήστε κάθε κανάλι έως 2 A, το συνολικό φορτίο εντός του επιτρεπόμενου ορίου και προβλέψτε επαρκές περιθώριο ισχύος. Ελέγξτε την πολικότητα και την αντιστοίχιση καναλιών πριν από την τροφοδότηση. Η πλευρά 100–240 V AC συνδέεται από αδειούχο ηλεκτρολόγο εγκαταστάτη.

ΣΥΝΔΕΣΗ & ΔΙΑΣΤΑΣΕΙΣ

Πέντε διαμορφώσεις ακροδεκτών για πέντε τρόπους λειτουργίας.

Συνδέστε τα V+ και V− στο κατάλληλο τροφοδοτικό DC και τα κανάλια της ταινίας στους ακροδέκτες R, G, B, W/CW και C/WW σύμφωνα με τη λειτουργία. Πατήστε δύο φορές το πλήκτρο σύζευξης για αλλαγή λειτουργίας· εργοστασιακή προεπιλογή είναι η RGBWC.

Διαγράμματα σύνδεσης dimming και CCT του GS-LSC-5IN1 — DIM · CCT

Διαγράμματα σύνδεσης RGB και RGBW του GS-LSC-5IN1 — RGB · RGBW

Διάγραμμα σύνδεσης RGBWC του GS-LSC-5IN1 — RGBWC

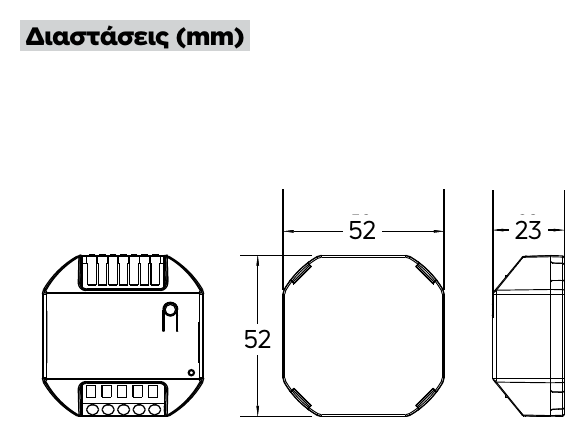

Διαστάσεις του GS-LSC-5IN1 — 52 × 52 × 23 mm

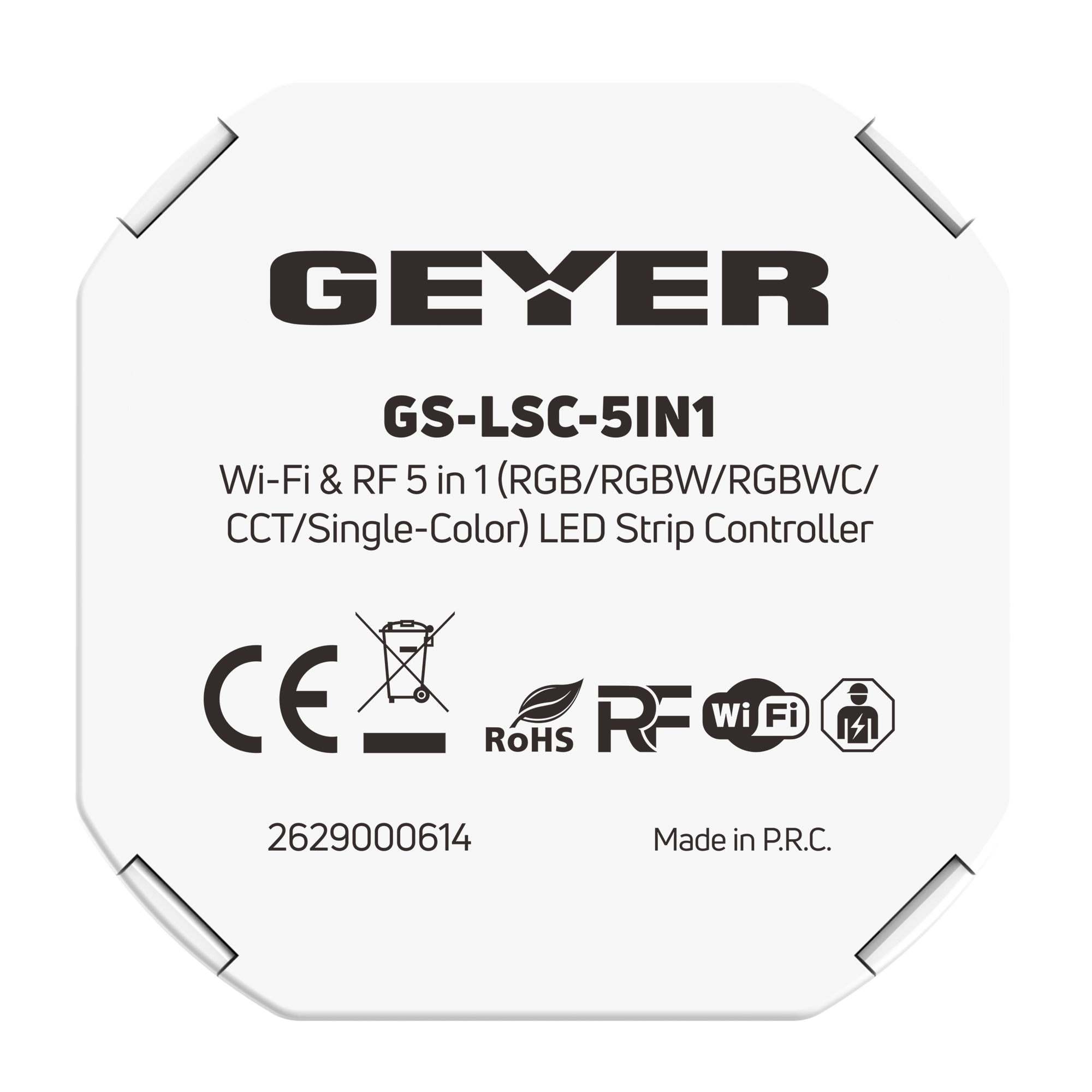

Πίσω όψη του module GEYER GS-LSC-5IN1 — Πίσω ετικέτα αναγνώρισης

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Οι βασικές απαντήσεις.

Ποιες ταινίες LED είναι συμβατές;+

Υποστηρίζονται συμβατές ταινίες LED σταθερής τάσης 12–48 V DC τύπου RGB, RGBW, RGBWC, CCT και μονόχρωμες.

Πώς αλλάζει ο τρόπος λειτουργίας;+

Πατήστε δύο φορές το πλήκτρο σύζευξης. Το ενδεικτικό LED αναβοσβήνει 1 φορά για dimming, 2 για CCT, 3 για RGB, 4 για RGBW και 5 για RGBWC.

Ποιο είναι το μέγιστο φορτίο;+

Έως 2 A σε κάθε ένα από τα πέντε κανάλια, με συνολικό μέγιστο 120 W στα 12 V, 240 W στα 24 V ή 480 W στα 48 V DC.

Ποιος κινητικός διακόπτης RF είναι συμβατός;+

Το συμβατό μοντέλο της GEYER είναι το GS-WKS3454. Οι διαθέσιμες λειτουργίες των πλήκτρων εξαρτώνται από τον τρόπο λειτουργίας και τη ρύθμιση σύζευξης.

Συνδέεται σε Wi‑Fi 5 GHz;+

Όχι. Συνδέεται σε δίκτυο Wi‑Fi 2,4 GHz.

Μπορεί να επεκτείνει το σήμα RF;+

Ναι. Η λειτουργία αναμετάδοσης/γέφυρας RF μπορεί να αναμεταδώσει το σήμα συζευγμένου κινητικού διακόπτη και να επεκτείνει την απόσταση επικοινωνίας.
