01
Fernsteuerung
Ein- und Ausschalten über die GEYER Smart App – von überall.
GEYER SMART · ER120WM
Intelligente Steuerungbeginnt in der Verteilung.
Intelligentes Wi-Fi-Relais mit Energiemessung zur Fernsteuerung, Zeitplanung und Verbrauchsüberwachung über die GEYER Smart App.
20 Abei 250 VAC
Wi-Fi2,4 GHz
1 Modulauf DIN-Schiene
Energiemessungüber GEYER Smart
DIN 35 mm1 Modul breit
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeSTEUERUNG · AUTOMATION · ENERGIE
Ein Gerät. Viele Möglichkeiten.
Die wichtigsten Funktionen, vereint in einer App.
02
Flexible Zeitplanung
Stündliche, tägliche oder wöchentliche Zeitpläne sowie Countdown und astronomische Zeitsteuerung.
03
Energiemessung
Spannung, Stromstärke und aktuelle Leistung sowie den Tages-, Monats- und Gesamtverbrauch überwachen.
04
Externer Taster
Lokale Bedienung über einen externen potentialfreien Taster an den Klemmen 3 und 4.
KOMPAKT · VOLL AUSGESTATTET
Ein Modul in der Verteilung. Volle Kontrolle in der App.
GEYER SMART APP
Steuerung und Energieverbrauch im Blick.
Relais ein- und ausschalten, Zeitpläne erstellen, Verbrauchsdaten auswerten und das Gerät mit bis zu 20 Nutzern teilen.

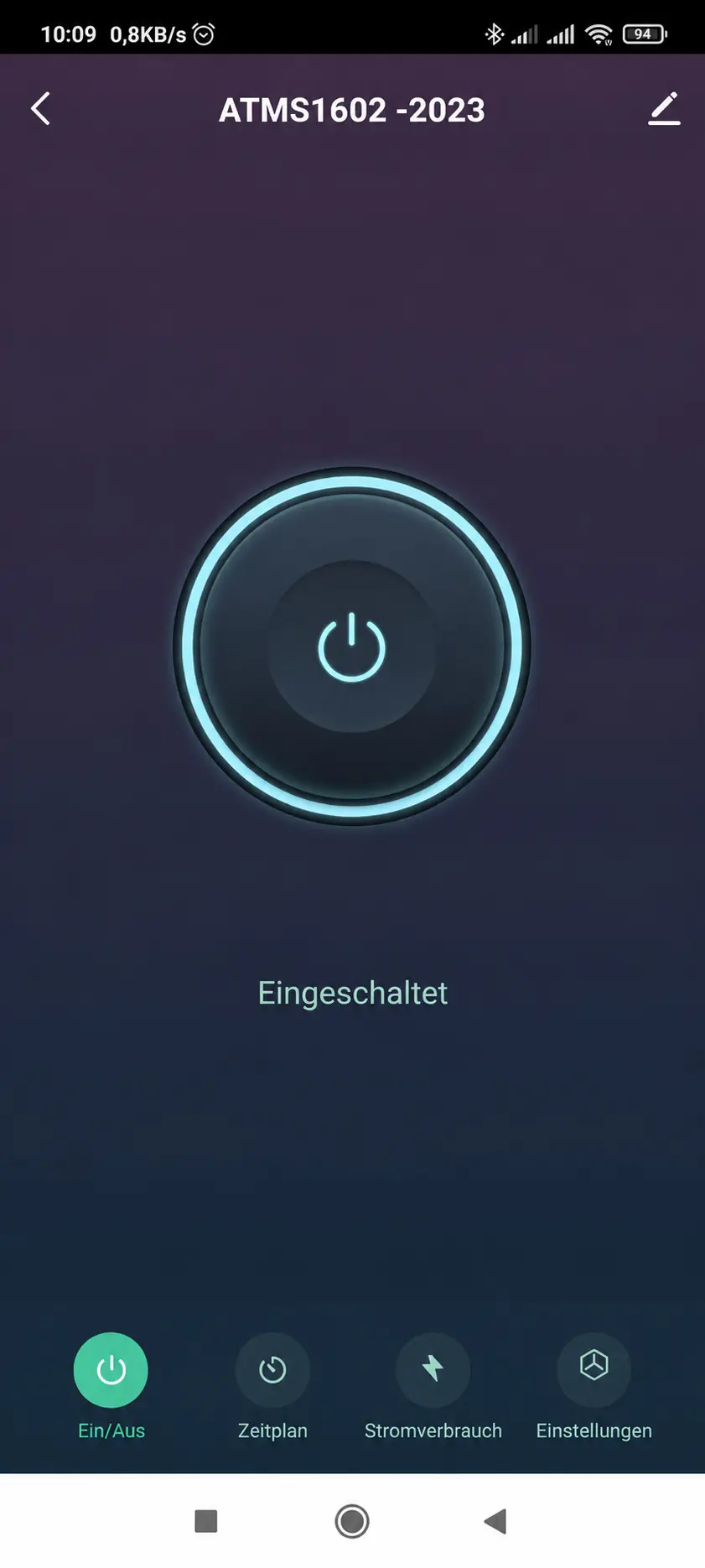

Live-SteuerungGerätestatus

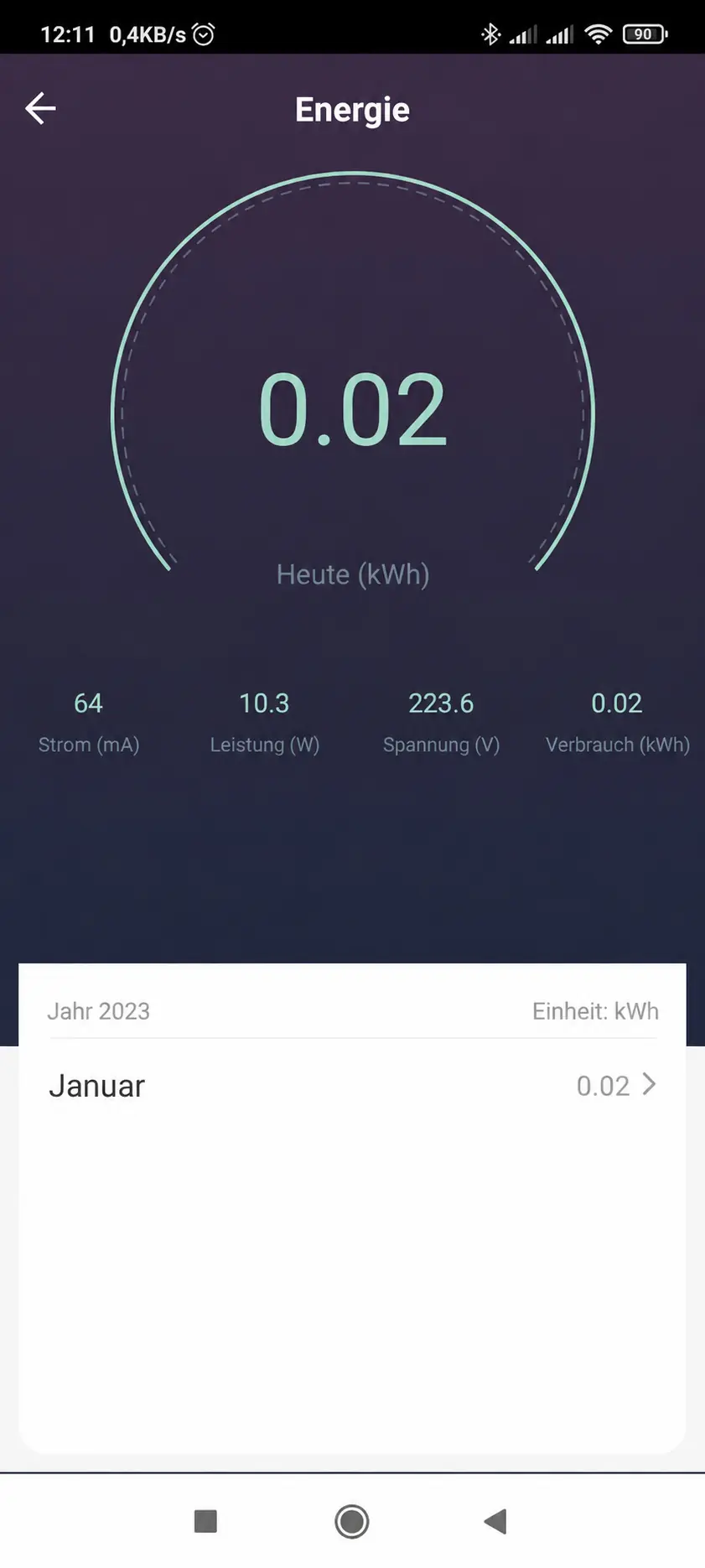

EnergieV · mA · W · kWh
ANWENDUNGEN
Intelligente Steuerung im Alltag.
01
WARMWASSERBEREITER
Fernsteuerung und Zeitplanung.
02
BELEUCHTUNG
Automatisches Schalten nach Zeitplan.
03
ELEKTROGERÄTE
Zentrale Steuerung kompatibler Lasten aus der Elektroverteilung.
04
AUTOMATISCHE BEWÄSSERUNG
Zeitgesteuerter Betrieb für den täglichen Bedarf.
Die Eignung der jeweiligen Last sowie die zulässige Kontaktbelastung müssen durch eine Elektrofachkraft geprüft werden.
TECHNISCHE DATEN
Für die Elektroverteilung entwickelt.
Einkanaliges DIN-Schienen-Relais mit Neutralleiteranschluss, integrierter Energiemessung und Eingang für einen externen potentialfreien Taster.
CERoHS2 Jahre Garantie
Eingangsspannung100–240 VAC
Frequenz50–60 Hz
Kontakt1 Schließer, 20 A bei 250 VAC, cosφ = 1
Wi-Fi2,4 GHz
BluetoothJa
Montage35-mm-DIN-Schiene, 1 TE
Abmessungen70,5 × 17,5 × 86,5 mm
Betriebstemperatur−10 °C bis +65 °C
Garantie2 Jahre
KonformitätCE · DoC: LVD / EMC / RED / RoHS
INSTALLATION & KOPPLUNG
In drei Schritten betriebsbereit.
01
Installation
Montage auf 35-mm-DIN-Schiene und elektrischer Anschluss ausschließlich durch eine Elektrofachkraft.
02
App
GEYER Smart herunterladen und das Smartphone mit einem 2,4-GHz-WLAN verbinden.
03
Kopplung
Taste etwa 5 Sekunden gedrückt halten, bis die LED blinkt, und das Gerät hinzufügen.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Installation und Anschluss müssen spannungsfrei und gemäß den geltenden Vorschriften erfolgen.

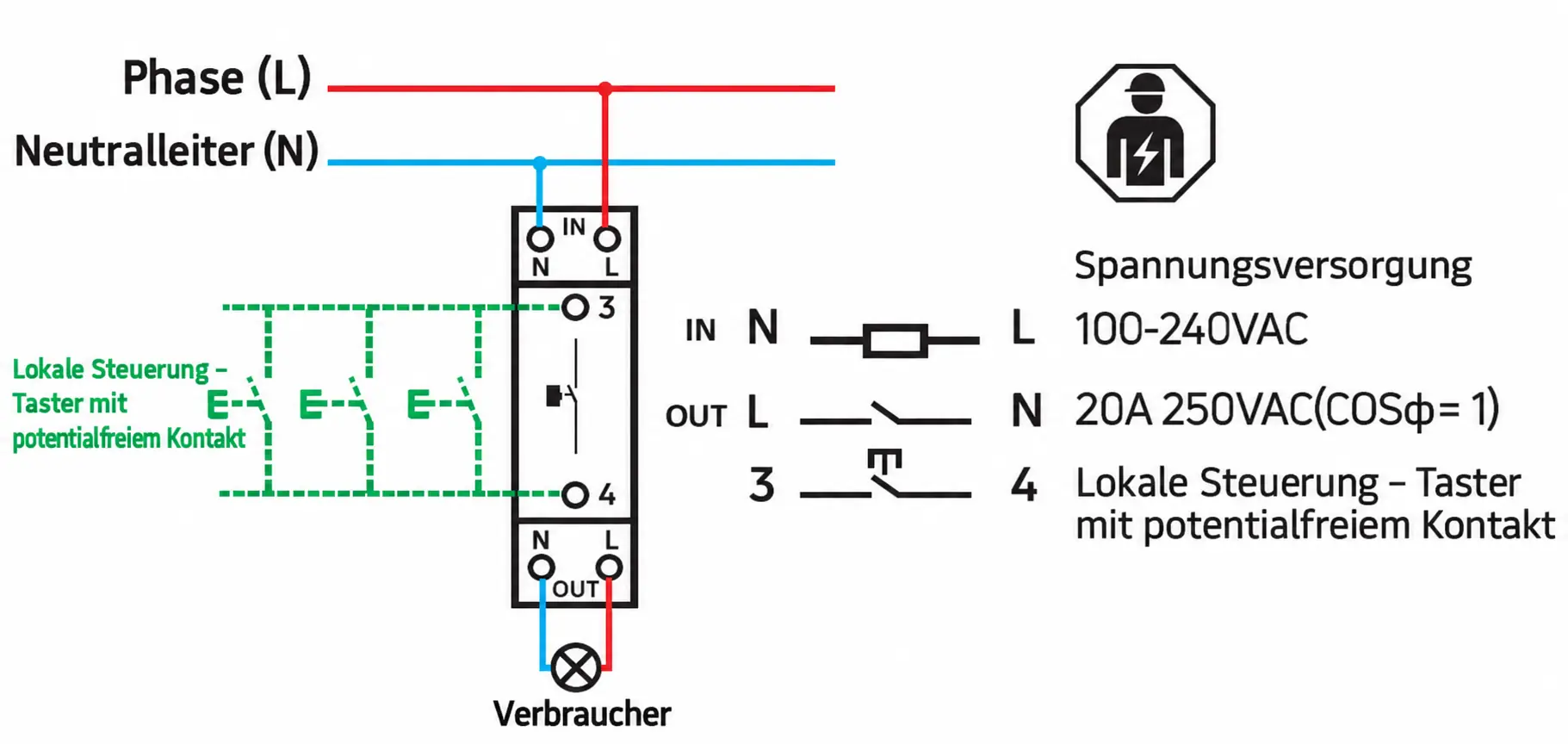

ANSCHLUSSDIAGRAMM
Klare Verdrahtung. Externe Steuerung.
Versorgung an den oberen Klemmen, Ausgang zur Last an den unteren Klemmen und optionaler Momenttaster an Klemmen 3 und 4.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Welche App nutzt das ER120WM?+
Die offizielle App ist GEYER Smart und für Android und iOS verfügbar.
Funktioniert es mit 5-GHz-Wi-Fi?+
Das ER120WM verbindet sich ausschließlich mit einem 2,4-GHz-WLAN.
Funktionieren Zeitpläne ohne Internet?+
Zeitpläne werden über die Cloud ausgeführt und benötigen daher eine Internetverbindung.
Warum wird kein Verbrauch angezeigt?+
Bei angeschlossenen Lasten unter 3 W erfolgt keine Verbrauchsmessung; die App zeigt in diesem Fall 0 W an.
Wer darf das Gerät installieren?+
Installation und elektrischer Anschluss ausschließlich durch eine Elektrofachkraft.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
Erfahrungen aus dem täglichen Einsatz.
Alltagserfahrungen auf Basis der Funktionen und Anwendungen des ER120WM.
01“
Mit der Wochenplanung schalte ich den Warmwasserbereiter nur dann ein, wenn ich ihn brauche – auch wenn ich nicht zu Hause bin.
Maria P. · HauseigentümerinWöchentliche Zeitplanung
02“
Ich nutze es zur Verbrauchsmessung in meinem Airbnb. So sehe ich genau, wie hoch der Energieverbrauch ist. Sehr praktisch!
Nikos D. · Betreiber einer kleinen UnterkunftEnergiemessung
03“
Die schnelle Montage in der Verteilung und der externe Taster machen das ER120WM zu einer sehr praktischen Lösung für die Warmwassersteuerung.
Andreas K. · ElektroinstallateurInstallation und lokale Bedienung
DOKUMENTATION ER120WM
