Dreiphasiger Energiezähler
Spannung, Strom, Wirkleistung und Leistungsfaktor je Phase sowie Gesamtenergiedaten anzeigen.
GEYER SMART · ER4100WM · 2-IN-1
Dreiphasiger Verbrauch.In Echtzeit sichtbar.
Ein intelligentes 2-in-1-Gerät, das einen dreiphasigen Wi-Fi-Energiezähler und einen Spannungswächter vereint – mit Live-Messwerten, Verbrauchsverlauf und konfigurierbaren Warnungen für jede Phase.
2-in-1Energiezähler · Spannungswächter
100 A je Phase250 VAC · cosφ = 1
4 TE35-mm-DIN-Schiene
Live-EnergiedatenJe Phase & gesamt
SpannungsüberwachungKonfigurierbare Grenzwerte
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeMESSUNG · SPANNUNGSÜBERWACHUNG · AUTOMATISIERUNG
Jede Phase vollständig im Blick.
Der ER4100WM vereint dreiphasige Energiemessung und Spannungsüberwachung in einem Gerät – mit lokaler LCD-Anzeige und Fernzugriff über die GEYER Smart App.
02
Spannungswächter

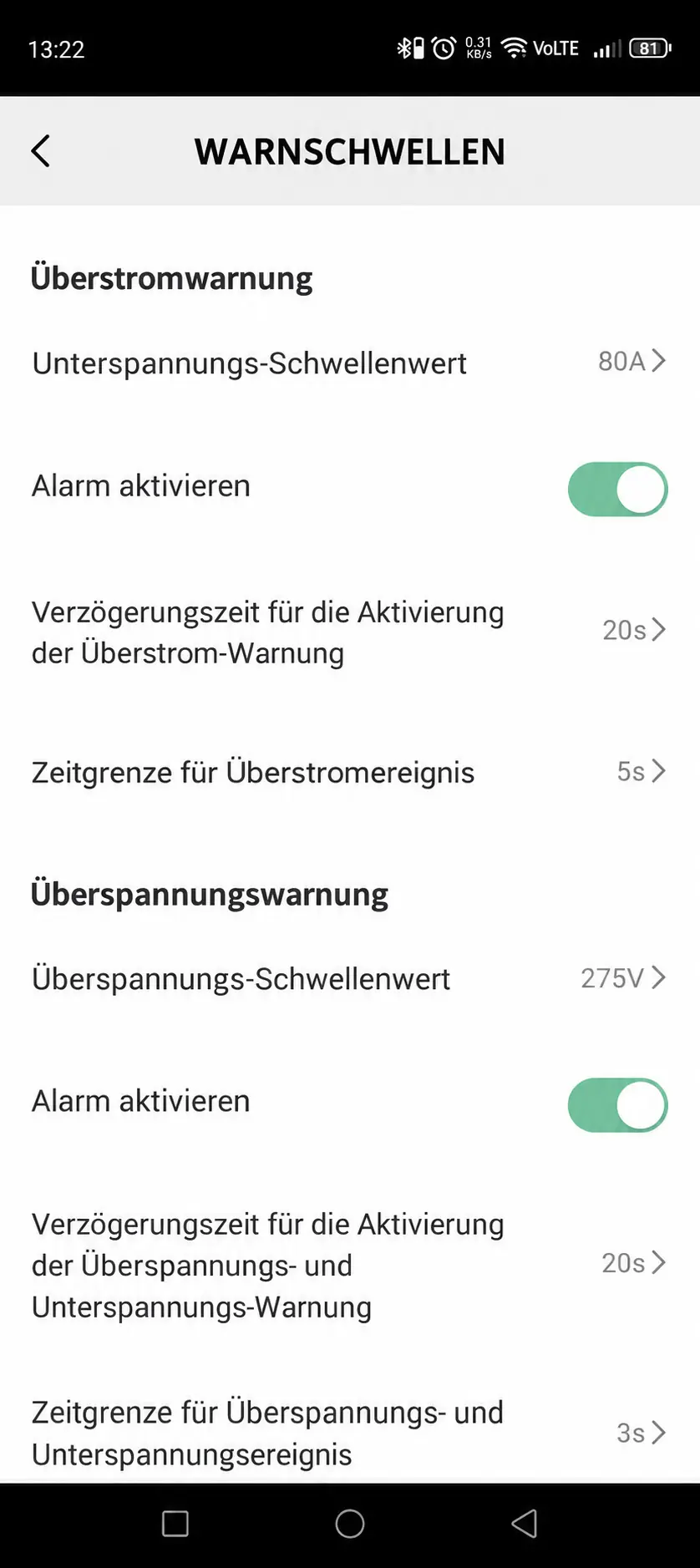

Über- und Unterspannung sowie weitere elektrische Messwerte überwachen und beim Über- beziehungsweise Unterschreiten festgelegter Grenzwerte Benachrichtigungen erhalten.
03
Verbrauchs- und Kostenübersicht
Verbrauchsverläufe nach Tag, Monat oder Jahr prüfen und Energiekosten in der App verwalten.
04
Zeitpläne & Automatisierung
Bis zu 30 tägliche Zeitpläne mit Wochenprogramm sowie Countdown und automatischer Abschaltung erstellen.
2-IN-1 · DREIPHASENZÄHLER · SPANNUNGSWÄCHTER
Energiemessung und Spannungsüberwachung in einem intelligenten Gerät.

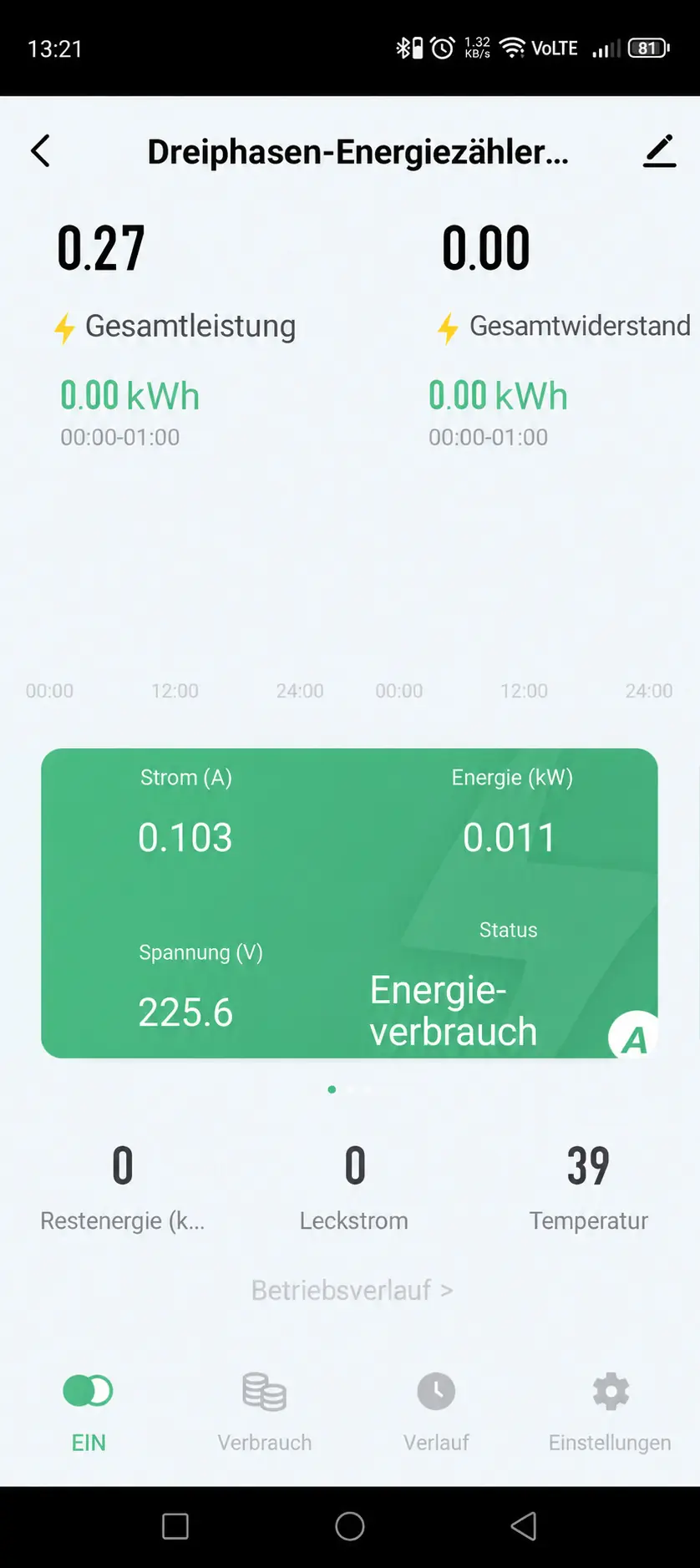

GEYER SMART APP
Messwerte, Verbrauchsverlauf und Warnungen an einem Ort.
Spannung, Strom, Wirkleistung und Leistungsfaktor je Phase sowie Gesamtenergiedaten überwachen. Verbrauchsverläufe prüfen, Zeitpläne erstellen und beim Über- oder Unterschreiten festgelegter Grenzwerte Push-Benachrichtigungen erhalten.
ANWENDUNGEN
Überwachung dreiphasiger Installationen.
01
ZUHAUSE
Den Energieverbrauch des Haushalts und die elektrischen Messwerte jeder Phase aus der Ferne überwachen.
02
BÜRO
Wichtige Messwerte aller drei Phasen und Spannungswarnungen bequem in der App abrufen.
03
FERIENHAUS / AIRBNB
Verbrauch, festgelegte Grenzwerte und Warnungen auch aus der Ferne überwachen.
04
KLEINBETRIEB
Den dreiphasigen Energieverbrauch überwachen und Zeiten mit erhöhtem Energiebedarf im Geschäft oder in der Werkstatt erkennen.
Eignung des elektrischen Systems, erforderlicher Schutz und Leiterquerschnitt müssen von einer Elektrofachkraft beurteilt werden; Installation und Verdrahtung erfolgen bei abgeschalteter Versorgung.
TECHNISCHE DATEN
Für die Überwachung dreiphasiger Installationen entwickelt.
2-in-1-Wi-Fi-Energiezähler und Spannungswächter mit lokaler LCD-Anzeige, konfigurierbaren Grenzwerten und Montage auf einer 35-mm-DIN-Schiene.
CEREDRoHS2 Jahre
Eingangsspannung100–240 VAC, 50–60 Hz
Nennstrom100 A je Phase, bei 250 VAC, cosφ = 1
Kontakt1NO (SPST-NO); drei Phasen werden geschaltet, der Neutralleiter ist als durchgehende Schiene ausgeführt.
SystemDreiphasig, L1 · L2 · L3 · N
Wi-Fi2,4 GHz
BluetoothJa
Montage35-mm-DIN-Schiene, 4 TE
Abmessungen76 × 93 × 75,3 mm
Betriebstemperatur−10 °C bis +60 °C
ZeitpläneBis zu 30 tägliche Zeitpläne
Gemeinsame NutzungFreigabe für bis zu 20 Nutzer
MesswerteSpannung, Strom, Wirkleistung und Leistungsfaktor je Phase sowie Gesamtenergiedaten
BenachrichtigungenPush-Benachrichtigungen
Garantie2 Jahre
KonformitätCE · LVD · EMC · RED · RoHS
INSTALLATION & KOPPLUNG
Drei grundlegende Schritte.
01
Installation
Den ER4100WM bei abgeschalteter Versorgung durch eine Elektrofachkraft auf einer 35-mm-DIN-Schiene montieren und L1, L2, L3 sowie N anschließen lassen.
02
App
GEYER Smart im App Store oder bei Google Play herunterladen und das Smartphone mit einem 2,4-GHz-Wi-Fi-Netz verbinden.
03
Kopplung
Die Wi-Fi-Taste etwa 10 s gedrückt halten, bis die LED schnell blinkt, und den ER4100WM in der App hinzufügen.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Eignung des elektrischen Systems, erforderlicher Schutz und Leiterquerschnitt müssen von einer Elektrofachkraft beurteilt werden; Installation und Verdrahtung erfolgen bei abgeschalteter Versorgung.

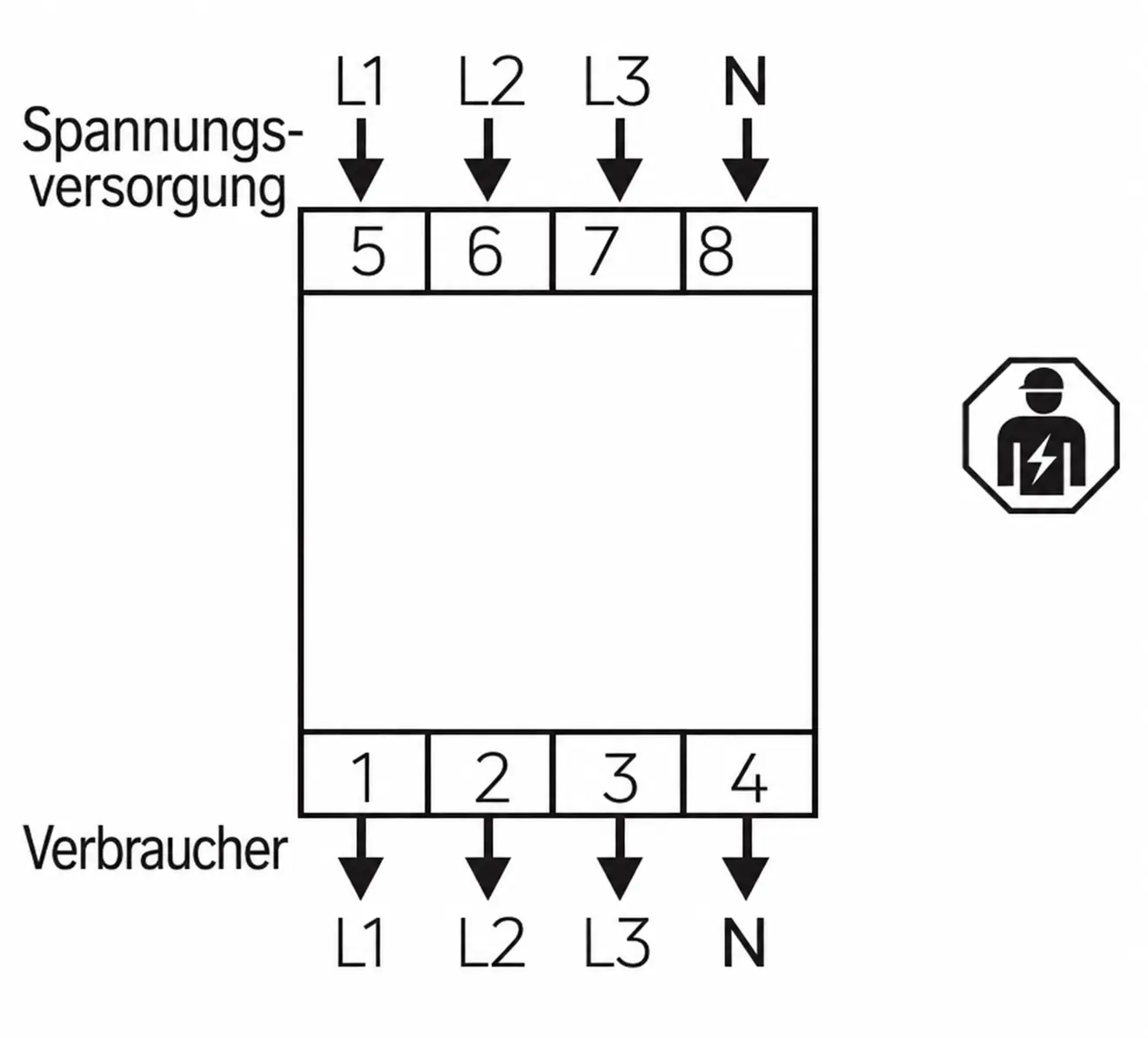

ANSCHLUSSDIAGRAMM
Dreiphasiger Ein- und Ausgang.
Eingehende Leiter L1, L2, L3 und N an Klemmen 5–8 und die entsprechenden ausgehenden Leiter an Klemmen 1–4 gemäß Anschlussdiagramm anschließen.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Welche App nutzt der ER4100WM?+
Die offizielle App ist GEYER Smart für Android und iOS.
Unterstützt der ER4100WM 5-GHz-Wi-Fi?+
Nein. Der ER4100WM verbindet sich ausschließlich mit einem 2,4-GHz-Wi-Fi-Netz.
Welche Werte werden pro Phase angezeigt?+
Die App zeigt Spannung, Strom, Wirkleistung und Leistungsfaktor je Phase sowie Gesamtenergiedaten.
Zeigt die App einen Energieverlauf an?+
Ja. Die Energiedaten können nach Tag, Monat oder Jahr ausgewertet werden.
Können individuelle Warngrenzen eingestellt werden?+
Ja. Für mehrere elektrische Zustände können Überwachungs- und Warngrenzen konfiguriert werden.
Wer darf den ER4100WM installieren?+
Installation und Anschluss müssen von einer Elektrofachkraft ausgeführt werden.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
Erfahrungen aus dem Alltag mit ER4100WM.
Erfahrungen von Fachleuten und Nutzern dreiphasiger Installationen.
01“
Ich empfehle es für Häuser mit Drehstromanschluss: Der Kunde sieht den Verbrauch je Phase und erkennt ungewöhnliche Lasten oder erhöhten Verbrauch schnell.
GiorgosElektriker
02“
Mit ER4100WM überwache ich den Verbrauch meines Geschäfts per Smartphone und erkenne einfach, wann und wo der Energiebedarf steigt.
NikitasGeschäftsinhaber
03“
Jetzt sehe ich den Energieverbrauch meines Hauses in Echtzeit und habe einen Verbrauchsverlauf. So konnte ich erkennen, welche Geräte meine Rechnung am stärksten belasten.
DimitrisHausbesitzer
DOKUMENTATION ER4100WM
