Energiemessung
Spannung, Strom und Wirkleistung sowie den täglichen, monatlichen und gesamten Energieverbrauch anzeigen.
GEYER SMART · ER163CT · STROMWANDLER
Energieverbrauch.Messung, ohne den Laststrom durch den Zähler zu führen.
Intelligenter einphasiger Wi-Fi-Energiezähler mit externem Klappstromwandler zur Echtzeit- und Langzeitüberwachung des Energieverbrauchs und elektrischer Messwerte. Der maximale Messstrom beträgt 70 A.
70 AEinphasig
Wi-Fi2,4 GHz
1 TEauf 35-mm-DIN-Schiene
EnergiemessungLive-Daten & Verlauf
Externer StromwandlerMessung mit Klappkern
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeENERGIE · LIVE-DATEN · VERLAUF
Energieverbrauch klar im Blick.
ER163CT misst einen einphasigen Stromkreis über den externen Klappstromwandler und überträgt Live-Werte und Verbrauchsverlauf an GEYER Smart.
02
Externer Klappstromwandler
Der Klappstromwandler wird um den Außenleiter gelegt; der Laststrom muss nicht durch den Zähler fließen.
03
Verbrauchsverlauf & Benachrichtigungen
Verbrauchsverlauf prüfen und Push-Benachrichtigungen erhalten.
04
Fernzugriff & gemeinsame Nutzung
Messwerte von überall abrufen und den Zugriff für bis zu 20 Nutzer freigeben.
EINPHASIG · 70 A · EXTERNER STROMWANDLER
Energiedaten aus der Elektroverteilung auf dem Smartphone.

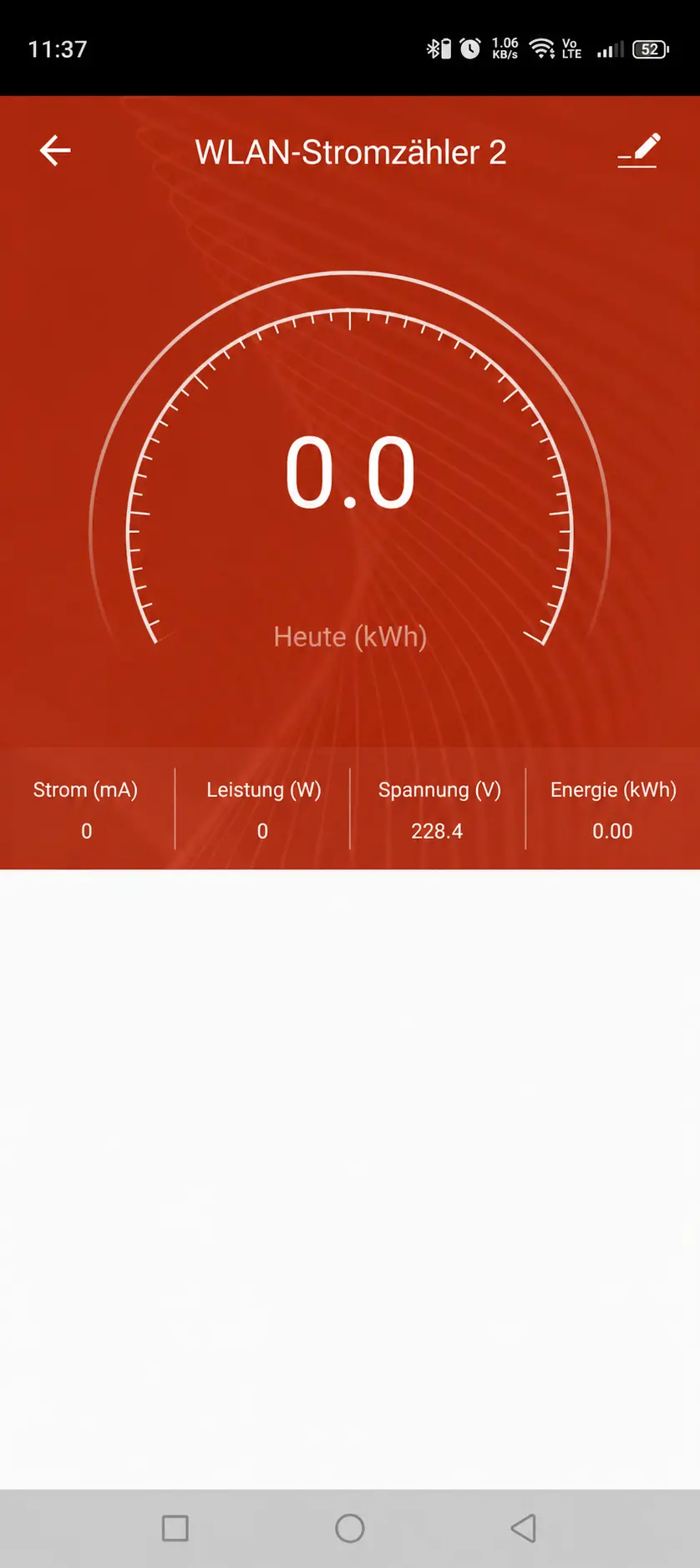

GEYER SMART APP
Live-Messwerte und Energieverbrauch auf dem Smartphone.
Spannung, Strom, Wirkleistung und Energieverbrauch überwachen. Tägliche und monatliche Verbrauchswerte sowie Gesamtverbrauch und Verbrauchsverlauf anzeigen und Push-Benachrichtigungen erhalten.
ENERGIEÜBERSICHT
VSpannungAStromWLeistungkWhEnergie
ANWENDUNGEN
Verbrauchsüberwachung für einphasige Installationen.
01
WOHNHAUS
Gesamtverbrauch oder einen ausgewählten Stromkreis mit hohem Verbrauch überwachen.
02
GEWERBE
Energieverbrauch überwachen und Zeiten mit erhöhtem Energiebedarf erkennen.
03
FERIENHAUS / AIRBNB
Verbrauch aus der Ferne prüfen und den Verlauf auch bei Abwesenheit einsehen.
04
LASTANALYSE
Spannung, Strom, Leistung und Energie vergleichen, um den ausgewählten Stromkreis besser zu analysieren.
Eignung der Installation, Schutz und Leiterquerschnitt müssen von einer Elektrofachkraft beurteilt werden; Installation und Verdrahtung erfolgen bei abgeschalteter Versorgung.
TECHNISCHE DATEN
Einphasige Messung mit externem Stromwandler.
Kompakter Wi-Fi-Energiezähler für die 35-mm-DIN-Schiene mit einer Breite von 1 TE und Fernzugriff auf die Messdaten.
CEREDRoHS2 Jahre Garantie
Eingangsspannung100–240 VAC
Frequenz50–60 Hz
Maximaler Messstrom70 A
SystemEinphasig
StrommessungExterner Klappstromwandler
Wi-Fi2,4 GHz
Montage35-mm-DIN-Schiene, 1 TE
Abmessungen70,5 × 17,5 × 86,5 mm
Betriebstemperatur−10 °C bis +60 °C
MesswerteSpannung, Strom, Wirkleistung sowie tägliche, monatliche und gesamte Energie
VerbrauchsverlaufJa
Gemeinsame NutzungFreigabe für bis zu 20 Nutzer
BenachrichtigungenPush-Benachrichtigungen
Garantie2 Jahre
KonformitätCE · RED 2014/53/EU · LVD · EMC · RoHS
INSTALLATION & KOPPLUNG
Drei grundlegende Schritte.
01
Installation
Den ER163CT bei abgeschalteter Versorgung durch eine Elektrofachkraft auf einer 35-mm-DIN-Schiene montieren und N, L sowie die Leitungen des Stromwandlers anschließen lassen. Den Klappstromwandler öffnen, um den Außenleiter legen und sicher schließen.
02
App
GEYER Smart herunterladen und das Smartphone mit einem 2,4-GHz-Wi-Fi-Netz verbinden.
03
Kopplung
Die Gerätetaste etwa 5 Sekunden gedrückt halten, bis die grüne Anzeige-LED schnell blinkt, und ER163CT in der App hinzufügen. Alternativ kann die Kopplung über einen an C1/C2 angeschlossenen Taster gestartet werden.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Installation und Anschluss müssen von einer Elektrofachkraft bei abgeschalteter Versorgung und gemäß Anschlussdiagramm ausgeführt werden.
ANSCHLUSSDIAGRAMM
Versorgung und externer Stromwandler.
Bei abgeschalteter Versorgung N und L an die Versorgungsklemmen und die Wandlerleitungen an Klemmen 1 und 2 anschließen. Den Klappstromwandler öffnen, um den Außenleiter legen und sicher schließen. C1/C2 sind für einen optionalen Kopplungstaster vorgesehen.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Was misst der ER163CT?+
Die GEYER Smart App zeigt Spannung, Strom und Wirkleistung sowie den täglichen, monatlichen und gesamten Energieverbrauch an.
Kann der ER163CT den Stromkreis aus der Ferne schalten?+
Nein. Der ER163CT dient ausschließlich der Energiemessung und besitzt keinen Relaisausgang zum Schalten des Stromkreises.
Muss der Lastleiter durch den Zähler geführt werden?+
Nein. Nur der Außenleiter wird durch den externen Klappstromwandler geführt.
Unterstützt der ER163CT 5-GHz-Wi-Fi?+
Nein. Der ER163CT verbindet sich ausschließlich mit einem 2,4-GHz-Wi-Fi-Netz.
Können mehrere Nutzer auf das Gerät zugreifen?+
Ja. Der Zugriff kann für bis zu 20 Nutzer freigegeben werden.
Wer darf den ER163CT installieren?+
Installation und Anschluss müssen von einer Elektrofachkraft ausgeführt werden.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
Energieverbrauch leichter verstehen.
Erfahrungen von Nutzern einphasiger Installationen.
01“
Mit dem Klappstromwandler ließ sich die Verbrauchsüberwachung ergänzen, ohne die gesamte Last durch ein weiteres Gerät zu führen. Der Kunde sieht die wichtigsten Werte nun auf dem Smartphone.
Maria P.Elektrikerin
02“
Ich nutze den Verlauf, um zu sehen, wann mein Geschäft am meisten Energie verbraucht. Das ist deutlich aussagekräftiger als nur die Monatsrechnung.
Andreas K.Geschäftsinhaber
03“
Ich kann Spannung, Leistung und Tagesverbrauch meines Hauses von überall prüfen. Alle Informationen sind einfach an einem Ort verfügbar.
Eleni M.Hausbesitzerin
