01
Messwerte je Phase
Spannung, Strom und Wirkleistung für L1, L2 und L3 sowie Gesamtwerte anzeigen.

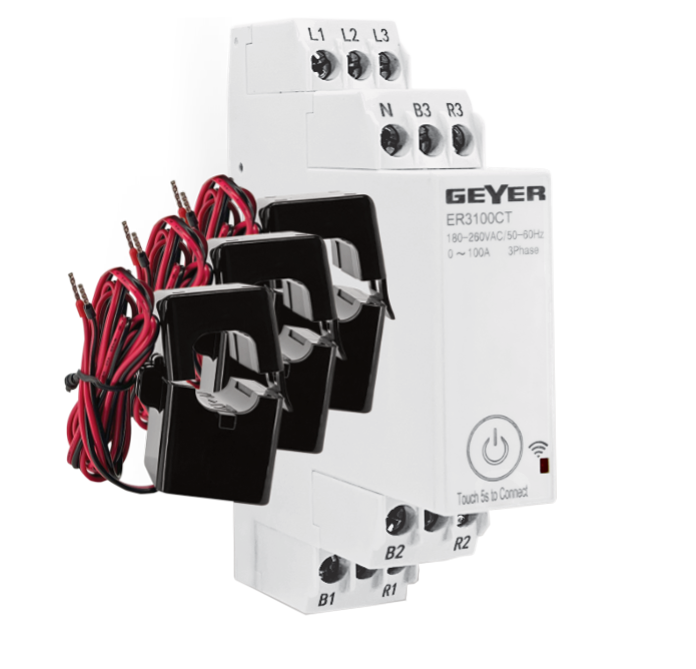

GEYER SMART · ER3100CT · 3 STROMWANDLER
Energieverbrauch.Messung ohne Unterbrechung des Stromkreises.
Intelligenter dreiphasiger Wi-Fi-Energiezähler mit drei externen Klappstromwandlern für Echtzeitmesswerte, Verbrauchsverläufe und die bidirektionale Energiemessung bei bis zu 100 A je Phase.
100 Aje Phase
3 PhasenBidirektionale Messung
1 TEauf 35-mm-DIN-Schiene
Bidirektionale MessungBezug & Einspeisung
3 StromwandlerMesswerte je Phase
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart Life3 PHASEN · BIDIREKTIONALE ENERGIE · VERLAUF
Dreiphasigen Energieverbrauch klar im Blick.
Der ER3100CT misst alle drei Phasen über drei externe Stromwandler und überträgt Live-Messwerte, Bezugs- und Einspeiseenergie sowie Verbrauchsverläufe an die GEYER Smart App.
02
Drei Stromwandler
Jeder Außenleiter wird durch den zugehörigen Klappstromwandler geführt; der Laststrom fließt nicht durch den Zähler.
03

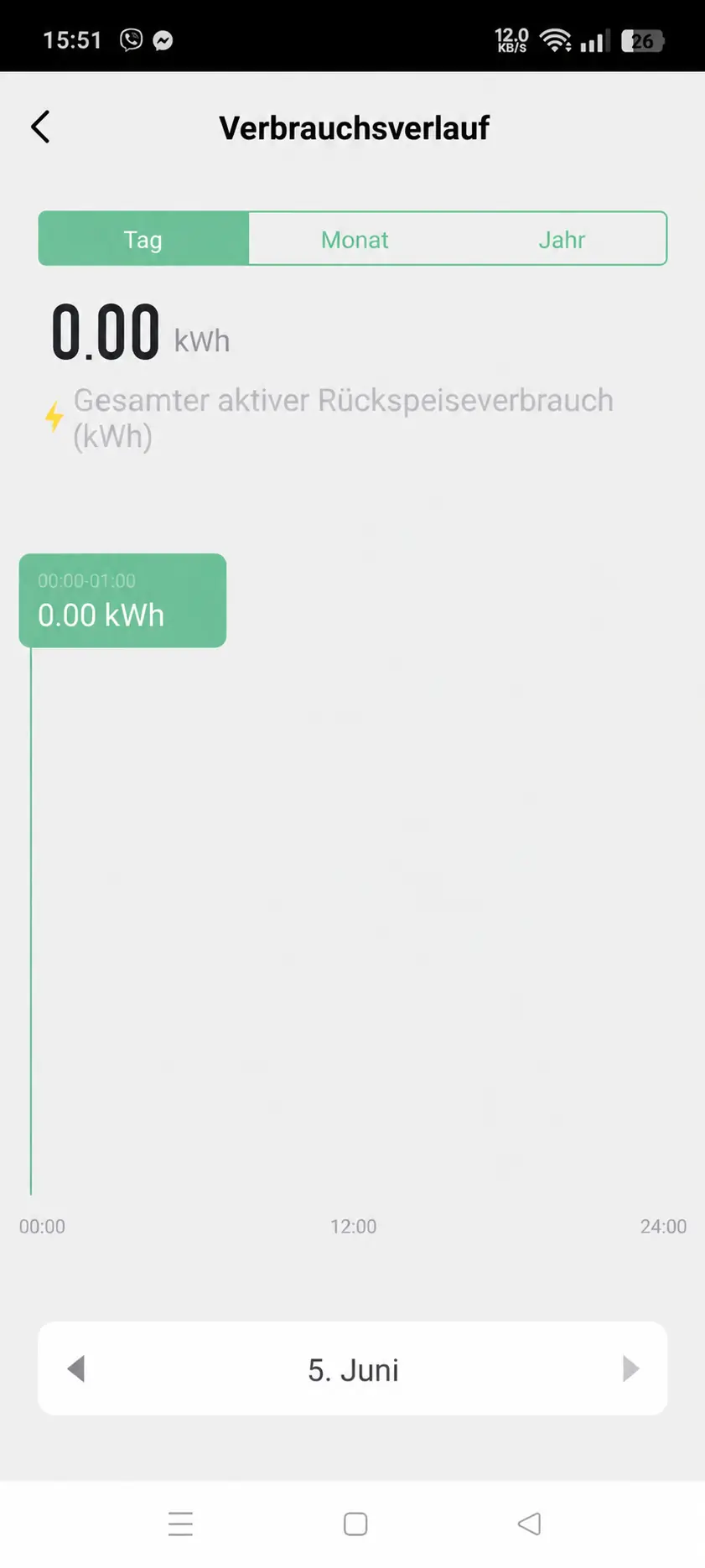

Bidirektionale Energie & Verlauf
Gesamtwirkenergie sowie Bezugs- und Einspeiseenergie mit Auswertungen nach Tag, Monat oder Jahr anzeigen.
04
Fernzugriff & gemeinsame Nutzung
Messwerte von überall abrufen, Push-Benachrichtigungen erhalten und den Zugriff für bis zu 20 Nutzer freigeben.
DREIPHASIG · 100 A JE PHASE · 3 STROMWANDLER
Dreiphasige Energiedaten aus der Elektroverteilung auf dem Smartphone.

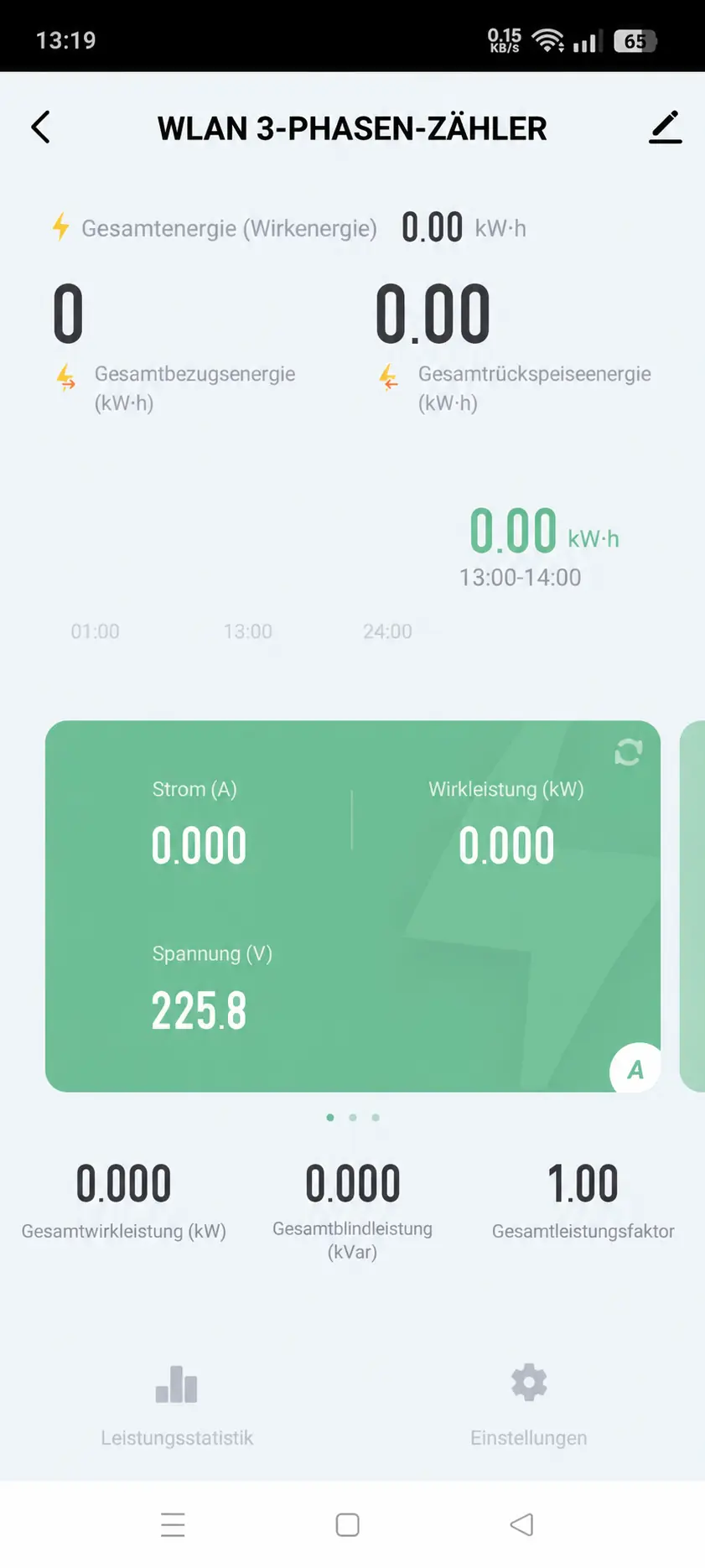

GEYER SMART APP
Messwerte aller drei Phasen und den Energieverlauf auf dem Smartphone anzeigen.
Spannung, Strom und Wirkleistung je Phase, Gesamtwirk- und Gesamtblindleistung, Leistungsfaktor sowie Bezugs- und Einspeiseenergie anzeigen. Auswertungen sind nach Tag, Monat oder Jahr verfügbar.
ANWENDUNGEN
Verbrauchsüberwachung für dreiphasige Installationen.
01
WOHNHAUS
Gesamtverbrauch oder einen ausgewählten Stromkreis mit hohem Verbrauch überwachen.
02
GEWERBE
Energieverbrauch überwachen und Zeiten mit erhöhtem Energiebedarf erkennen.
03
FERIENHAUS / AIRBNB
Verbrauch aus der Ferne prüfen und den Verlauf auch bei Abwesenheit einsehen.
04
LASTANALYSE
Spannung, Strom, Leistung und Energie vergleichen, um den ausgewählten Stromkreis besser zu analysieren.
Eignung der Installation, Schutz und Leiterquerschnitt müssen von einer Elektrofachkraft beurteilt werden; Installation und Verdrahtung erfolgen bei abgeschalteter Versorgung.
TECHNISCHE DATEN
Dreiphasige bidirektionale Messung mit drei externen Stromwandlern.
Kompakter Wi-Fi-Energiezähler für die 35-mm-DIN-Schiene mit einer Breite von 1 TE und Fernzugriff auf die Messdaten.
CEREDRoHS2 Jahre Garantie
Eingangsspannung100–240 VAC je Phase (L–N)
Frequenz50–60 Hz
Maximaler Messstrom100 A je Phase
SystemDreiphasig
Strommessung3 externe Klappstromwandler
EnergierichtungBidirektional · Bezugs- und Einspeiseenergie
Wi-Fi2,4 GHz
Montage35-mm-DIN-Schiene, 1 TE
Abmessungen65,5 × 18 × 90 mm
Betriebstemperatur−10 °C bis +60 °C
MesswerteSpannung, Strom und Wirkleistung je Phase · Gesamtwirk- und Gesamtblindleistung · Leistungsfaktor · Gesamtwirkenergie · Bezugsenergie · Einspeiseenergie
AuswertungTäglich · monatlich · jährlich
Gemeinsame NutzungFreigabe für bis zu 20 Nutzer
BenachrichtigungenPush-Benachrichtigungen
Garantie2 Jahre
KonformitätCE · RED 2014/53/EU · LVD · EMC · RoHS
INSTALLATION & KOPPLUNG
Drei grundlegende Schritte.
01
Installation
Den ER3100CT bei abgeschalteter Versorgung auf einer 35-mm-DIN-Schiene montieren lassen. Eine Elektrofachkraft schließt N, L1, L2 und L3 an und installiert an jedem Außenleiter den zugehörigen Stromwandler.
02
App
GEYER Smart herunterladen und das Smartphone mit einem 2,4-GHz-Wi-Fi-Netz verbinden.
03
Kopplung
Die Gerätetaste etwa 5 Sekunden gedrückt halten, bis die Anzeige-LED schnell blinkt, und ER3100CT in der App hinzufügen.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Installation und Anschluss müssen von einer Elektrofachkraft bei abgeschalteter Versorgung und gemäß Anschlussdiagramm ausgeführt werden.

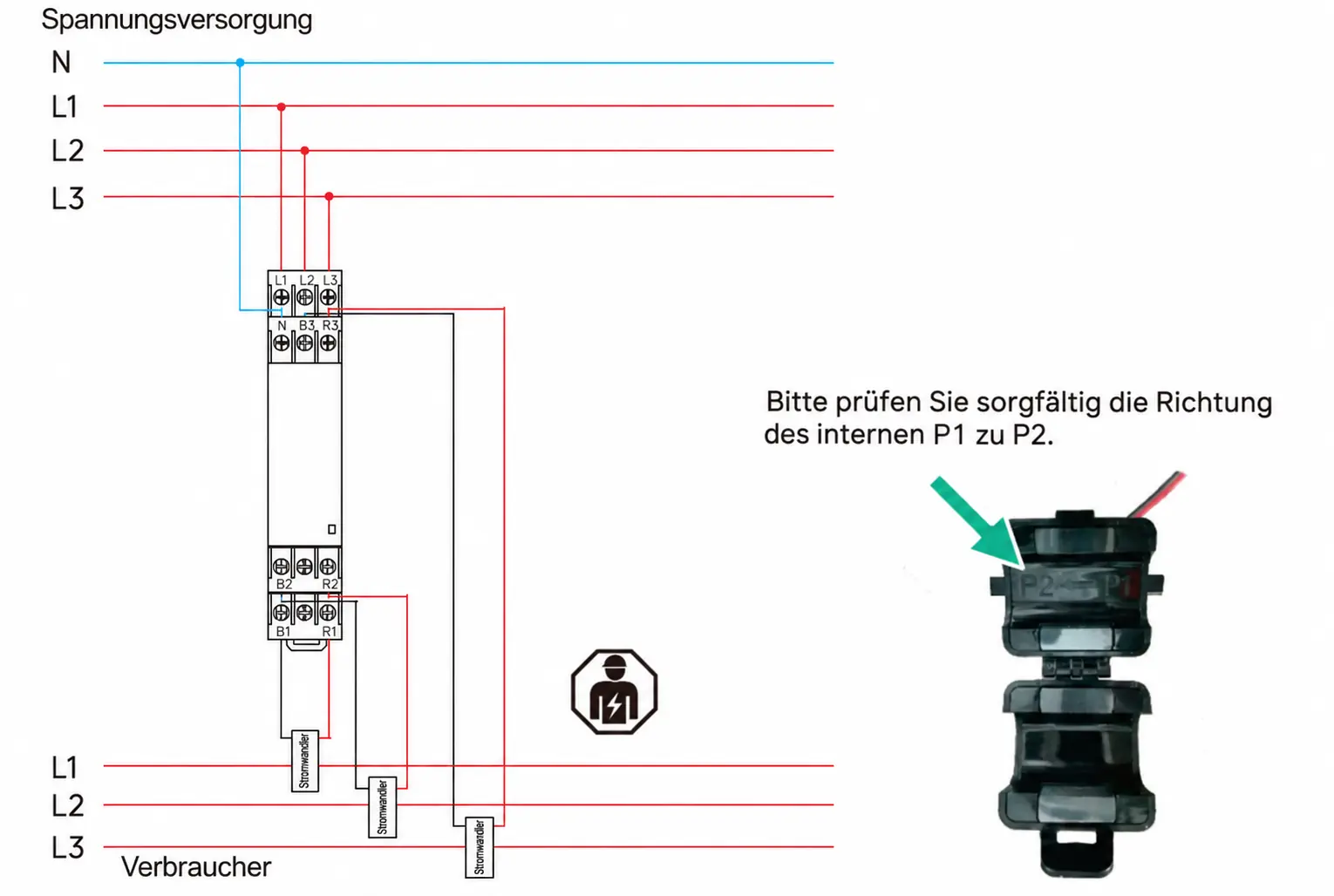

ANSCHLUSSDIAGRAMM
Dreiphasige Versorgung und drei Stromwandler.
N, L1, L2 und L3 gemäß Diagramm anschließen. Jeden Stromwandler der entsprechenden Phase sowie dem zugehörigen Klemmenpaar B1/R1, B2/R2 oder B3/R3 zuordnen. Die vorgegebene Stromrichtung von P1 nach P2 beachten.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Was misst der ER3100CT?+
Der ER3100CT erfasst Messwerte für jede Phase, die Gesamtwirk- und Gesamtblindleistung, den Gesamtleistungsfaktor sowie Gesamtwirk-, Bezugs- und Einspeiseenergie.
Kann der ER3100CT den Stromkreis aus der Ferne schalten?+
Nein. Der ER3100CT dient ausschließlich der Energiemessung und besitzt keinen Relaisausgang.
Wie werden die drei Phasen gemessen?+
Auf jedem Außenleiter sitzt ein externer Klappstromwandler; die Richtung P1 nach P2 ist einzuhalten.
Unterstützt der ER3100CT 5-GHz-Wi-Fi?+
Nein. Der ER3100CT verbindet sich ausschließlich mit einem 2,4-GHz-Wi-Fi-Netz.
Können mehrere Nutzer auf das Gerät zugreifen?+
Ja. Der Zugriff kann für bis zu 20 Nutzer freigegeben werden.
Wer darf den ER3100CT installieren?+
Installation und Anschluss müssen von einer Elektrofachkraft ausgeführt werden.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
Dreiphasigen Energieverbrauch leichter verstehen.
Erfahrungen von Nutzern dreiphasiger Installationen.
01“
Mit den drei Klappstromwandlern kann ich die Messwerte jeder Phase getrennt auswerten und Unwuchten in der Verteilung leichter erkennen.
Maria P.Elektrikerin
02“
Der Verlauf zeigt mir, wann mein Betrieb am meisten Energie verbraucht und wie sich die Last auf die Phasen verteilt.
Andreas K.Geschäftsinhaber
03“
Ich prüfe die dreiphasige Versorgung und den Gesamtverbrauch per Smartphone. Tages-, Monats- und Jahreswerte sind an einem Ort verfügbar.
Eleni M.Hausbesitzerin
DOKUMENTATION ER3100CT
