01
Kinetischer Funkschalter
Bringen Sie den Schalter dort an, wo Sie ihn benötigen – ohne zusätzliche Leitungen zu verlegen. Der kinetische Schalter benötigt weder elektrische Verkabelung noch Batterie.
GEYER SMART · KIT-SHUTTER · KABELLOSE BESCHATTUNGSSTEUERUNG
Smarte Beschattung.Keine Verkabelung am Schalter.
Steuerungsset aus Wi-Fi-Rollladenmodul und batterielosem kinetischem Funkschalter. Ergänzen Sie eine Bedienstelle ohne Schalterleitung, Stemmarbeiten oder Batterie und steuern Sie die Beschattung lokal, per GEYER Smart App oder Sprache.
Funkschalter ohne KabelKinetischer Funkschalter
Ohne BatterieBatterieloser Betrieb
0–100 %Positionssteuerung
Kabellose lokale BedienungKinetische Energie · RF 433 MHz
Controller und Funkschalter im SetModul + kinetischer Schalter
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeFUNKSCHALTER · BESCHATTUNG · AUTOMATION
Eine zusätzliche Bedienstelle - ohne neue Schalterleitung.
KIT-SHUTTER kombiniert einen Wi-Fi-Rollladencontroller mit einem kinetischen Funkschalter, der sich bei jedem Tastendruck selbst versorgt.
02
Öffnen, stoppen und schließen
Steuern Sie die Motorrichtung lokal oder aus der Ferne und stoppen Sie die Beschattung an der gewünschten Position.
03
Positionskalibrierung
Kalibrieren Sie die Laufzeit für eine Positionsanzeige und Einstellung von 0 % bis 100 %.
04
Zeitpläne und Automatisierungen
Erstellen Sie Wochenprogramme, Smart-Szenen und Abläufe nach Sonnenauf- und Sonnenuntergang.
KABELLOSES STEUERUNGSSET
Zusätzliche Bedienstelle ohne Stemmarbeiten, Schalterleitung oder Batteriewechsel.

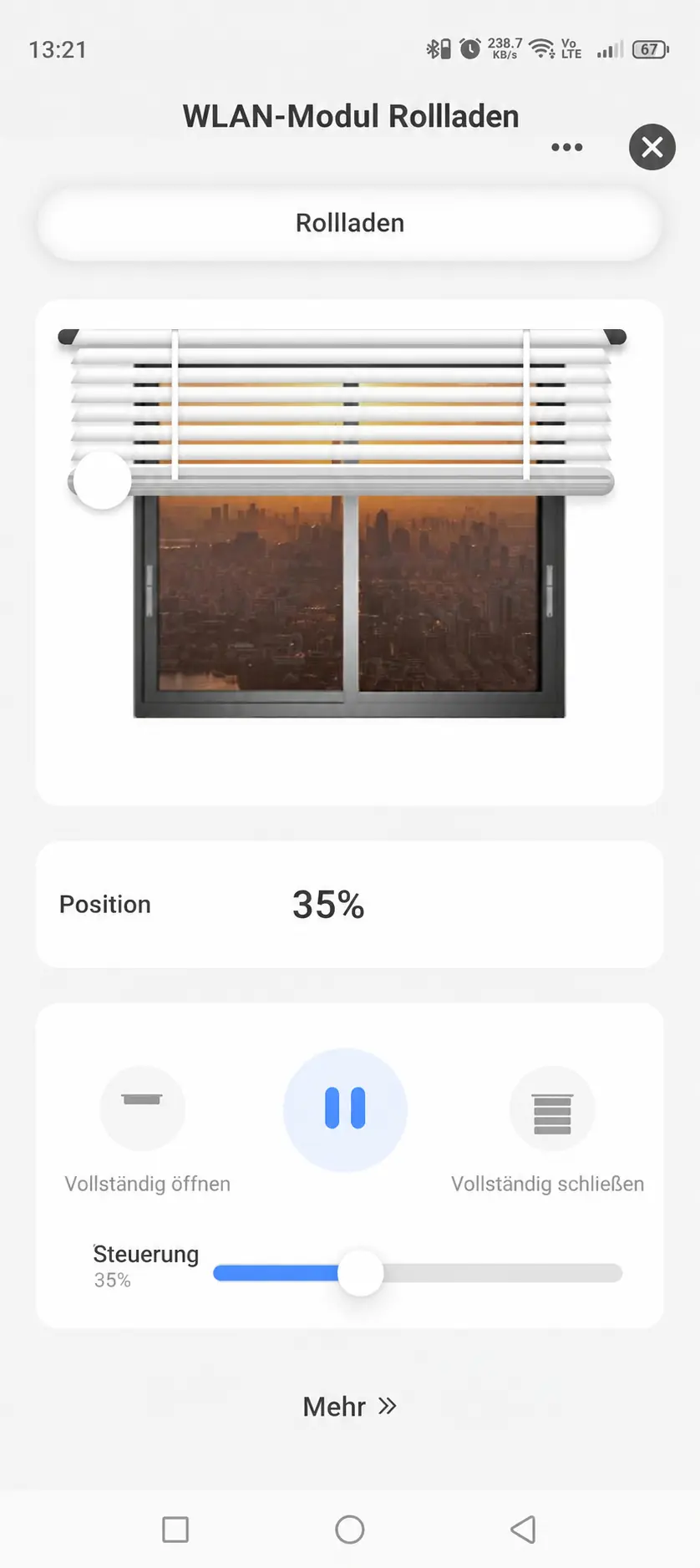

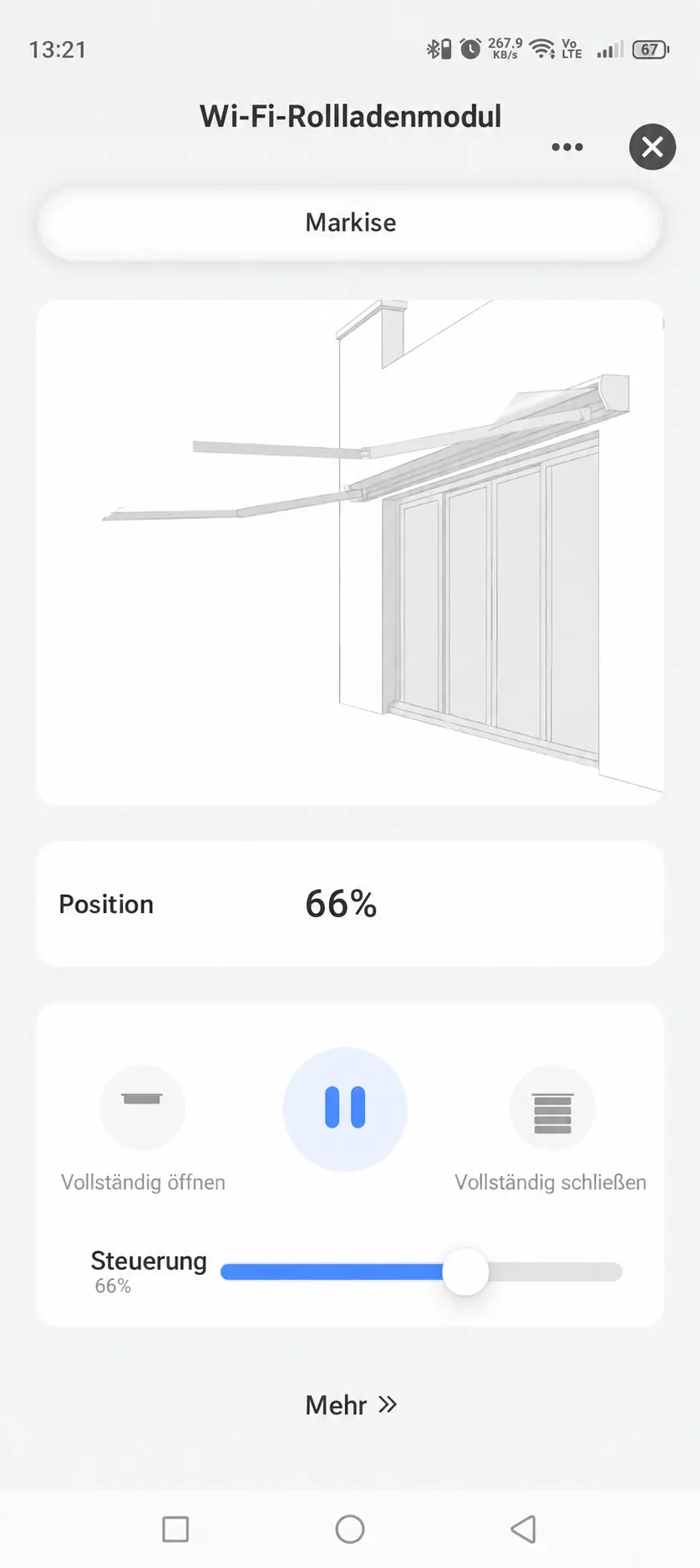

GEYER SMART APP
Beschattungssteuerung auf einen Blick.
Öffnen, stoppen oder schließen Sie die Beschattung, wählen Sie die gewünschte Position und erstellen Sie Zeitpläne und Szenen per Smartphone.
ANWENDUNGEN
Intelligente Beschattungssteuerung für Wohn- und Gewerberäume.
01
WOHNZIMMER
Steuern Sie Rollläden für Tageslicht, Privatsphäre und Komfort.
02
TERRASSE / BALKON
Bedienen Sie eine motorisierte Markise aus der Ferne und erstellen Sie Zeitpläne.
03
SCHLAFZIMMER
Lassen Sie Jalousien oder Rollläden nach Ihrem Tagesablauf öffnen und schließen.
04
GESCHÄFT / GASTRONOMIE
Automatisieren Sie die Außenbeschattung nach Öffnungszeiten sowie Sonnenauf- und Sonnenuntergang.
Motorkompatibilität, Schutzmaßnahmen und Verdrahtung sind von einer Elektrofachkraft zu prüfen; die Installation erfolgt bei freigeschalteter Versorgung.
TECHNISCHE DATEN
Steuerungsset für kompatible motorisierte Beschattungssysteme.
Wi-Fi- und RF-Controller mit selbstversorgtem kinetischem Wandschalter für flexible lokale und ferngesteuerte Bedienung.
CEREDRoHS2 Jahre
Versorgung Controller100–240 VAC, 50–60 Hz
Energieversorgung des Schaltersbatterielos · Energiegewinnung durch Tastendruck
Maximaler Motorstrom1,7 A bei induktiver Last
Unterstützte SystemeMotorisierte Rollläden · Jalousien · Markisen · Vorhänge
Positionssteuerung0-100 % nach Laufzeitkalibrierung
Funkverbindung SchalterRF 433 MHz
Konnektivität ControllerWi-Fi 2,4 GHz · RF 433 MHz
Koppelbare FunkschalterBis zu 10 pro Controller
RF-ReichweiteBis zu 80 m im freien Feld · bis zu 25 m in Innenräumen
Montage des ControllersSchalterdose mit einer empfohlenen Tiefe von 50-60 mm
Abmessungen Controller44 × 44 × 22 mm
Abmessungen Schalter86 × 86 × 17 mm
SchutzartController IP20 · Schalter IP20
Betriebstemperatur−20 °C bis +55 °C
NeutralleiterFür Controller erforderlich
AutomationenKalibrierung · Wochenprogramm · Sonnenauf-/untergang
Garantie2 Jahre
KonformitätCE · LVD 2014/35/EU · EMC 2014/30/EU · RED 2014/53/EU · RoHS (EU) 2015/863
INSTALLATION & KOPPLUNG
Controller fachgerecht anschließen. Funkschalter flexibel platzieren.
01
Installation
Wichtiger Sicherheitshinweis: Installation, Motoranschluss und elektrische Verdrahtung des Controllers dürfen ausschließlich durch eine Elektrofachkraft im spannungsfreien Zustand durchgeführt werden. Der Funkschalter benötigt keine elektrische Verkabelung. Der kinetische Schalter benötigt keine Verkabelung.
02
App
Laden Sie GEYER Smart herunter und verbinden Sie das Smartphone mit einem 2,4-GHz-Wi-Fi-Netz.
03
Kopplung
Halten Sie die Kopplungstaste am Controller 3 s gedrückt, lassen Sie bei langsam blinkender Anzeige los und drücken Sie einmal eine Taste des kinetischen Funkschalters.
MODUL & SCHALTER KOPPELN
Kopplung über die GEYER Smart App.
Ein Modul kann mit bis zu 10 separaten Funkschaltern bedient werden. Ein Funkschalter kann mit einer unbegrenzten Anzahl von Modulen gekoppelt werden.
- Öffnen Sie die Modulseite in der GEYER Smart App.
- Wählen Sie „Kopplung“ und anschließend „Kopplung starten“.
- Drücken Sie einmal eine Taste des kinetischen Funkschalters. Die App bestätigt die erfolgreiche Kopplung.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Motoreignung, Schutz, Leiterwahl und Verdrahtung müssen von einer Elektrofachkraft geprüft und ausgeführt werden. Vor der Installation die Versorgung freischalten.

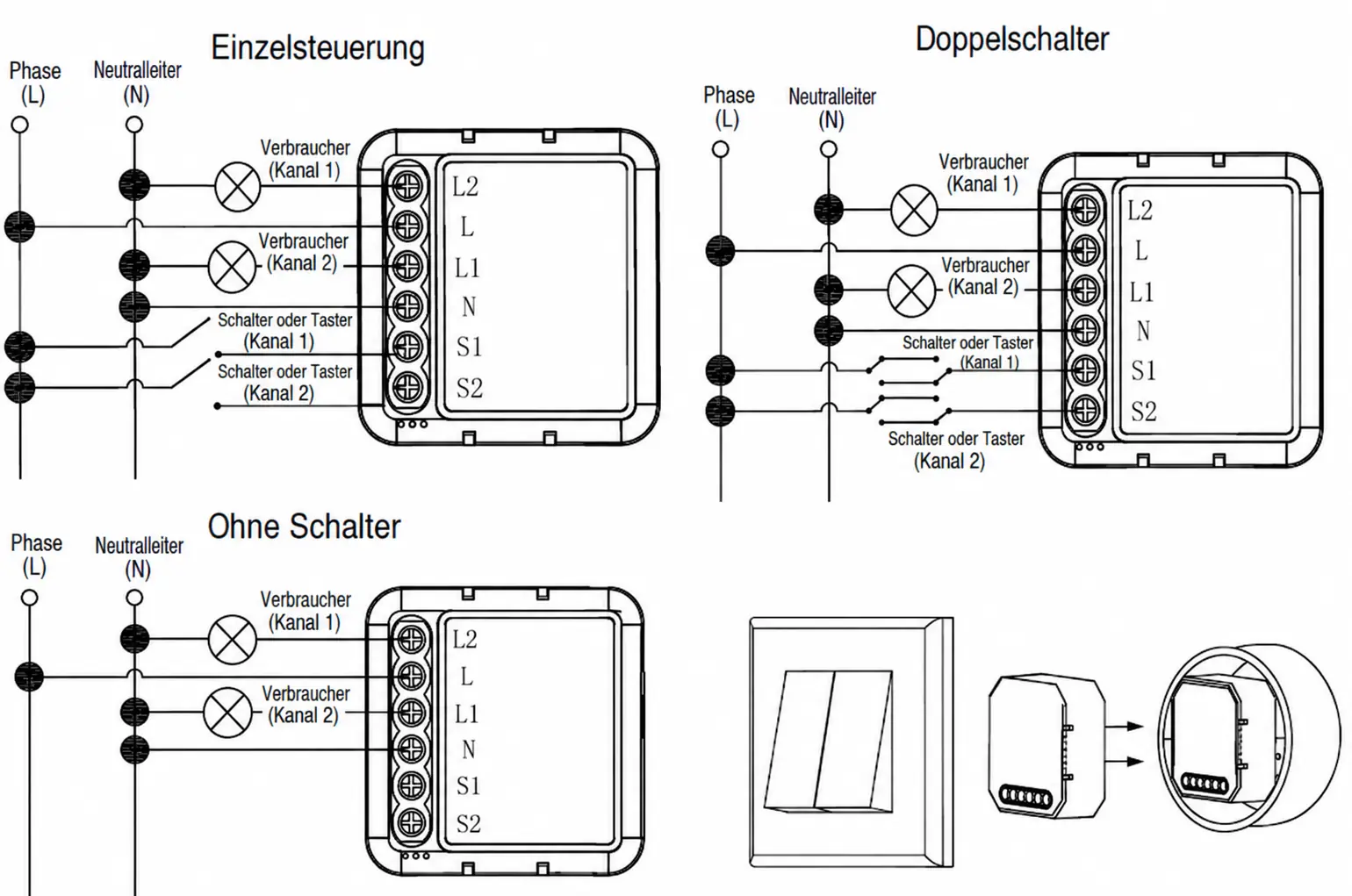

SET-ANSCHLUSS
Nur der Controller wird verdrahtet.
Verbinden Sie N und L, die Motorausgänge L1 und L2 sowie optional lokale Bedienelemente an S1 und S2 gemäß Schaltplan. Der kinetische Schalter kommuniziert kabellos.
HÄUFIG GESTELLTE FRAGEN
Die wichtigsten Antworten.
Benötigt der Funkschalter Kabel oder eine Batterie?+
Nein. Der kinetische Schalter gewinnt seine Energie aus jedem Tastendruck und kommuniziert bei 433 MHz kabellos mit dem Controller.
Wie viele Schalter lassen sich koppeln?+
Mit einem Controller können bis zu 10 kinetische Funkschalter gekoppelt werden.
Kann ich eine Zwischenposition wählen?+
Ja. Nach der Kalibrierung kann die App die Öffnung von 0 % bis 100 % anzeigen und einstellen.
Kann die vorhandene kabelgebundene Bedienung bleiben?+
Ja. Kompatible Wippschalter oder Taster können zusätzlich an S1 und S2 angeschlossen werden.
Unterstützt KIT-SHUTTER ein 5-GHz-WLAN?+
Nein. KIT-SHUTTER verbindet sich ausschließlich mit einem 2,4-GHz-Wi-Fi-Netz.
Wer darf den Controller installieren?+
Controller und Motorverdrahtung müssen bei isolierter Versorgung durch eine Elektrofachkraft installiert werden. Der Funkschalter selbst benötigt keine elektrische Verkabelung.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGSBERICHTE
Erfahrungen mit KIT-SHUTTER im Alltag.
Kabellose lokale Bedienung und smarte Beschattung für Wohn- und Gewerberäume.
01“
GS-SHUTTER hat mir bei einer Renovierung geholfen, bei der keine neuen Kabel verlegt werden konnten. Das Modul wurde hinter dem vorhandenen Schalter installiert und der Rollladen wurde smart.
DimitrisElektriker
02“
Mit KIT-SHUTTER habe ich ohne Stemmarbeiten und ohne Batterie eine zweite Bedienstelle für den Rollladen ergänzt. Jetzt kann ich ihn auch per Smartphone steuern.
EleniHausbesitzerin
03“
Ich habe die Rollläden so programmiert, dass sie morgens öffnen und abends schließen. Auch wenn ich nicht vor Ort bin, kann ich sie per Smartphone steuern.
AlexandrosVermieter einer Ferienwohnung
DOKUMENTATION KIT-SHUTTER
