01
Drei unabhängige Ausgänge
Drei kompatible Stromkreise einzeln per App oder über die integrierten Tasten steuern.
GEYER SMART · ER316W
Drei Ausgänge.Eine smarte Verbindung.
Intelligentes Dreikanal-Wi-Fi-Relais zur unabhängigen oder gemeinsamen Steuerung, Zeitplanung und lokalen Bedienung in der Elektroverteilung.
3 Ausgängeje 16 A
Wi-Fi2,4 GHz
2 TEauf DIN-Schiene
3-Kanal-SteuerungGEYER Smart
DIN 35 mm2 TE breit
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeDREI AUSGÄNGE · ZEITPLÄNE · LOKALE STEUERUNG
Drei Stromkreise. Ein vernetztes Relais.
Jeden Ausgang einzeln steuern oder alle Ausgänge gemeinsam über GEYER Smart ein- und ausschalten.
02
Bis zu 30 tägliche Zeitpläne
Tägliche oder wöchentliche Ein- und Ausschaltzeiten für die gesteuerten Ausgänge.
03
Flexible Zeitfunktionen
Countdown, Zyklusbetrieb, Zufallsschaltung und automatisches Ausschalten.
04
Lokale Bedienung und externe Eingänge
Drei integrierte Tasten und drei potentialfreie externe Steuereingänge.
DREI KANÄLE · ZWEI DIN-MODULE
Mehr Stromkreise unter Kontrolle. Weniger Platzbedarf in der Verteilung.

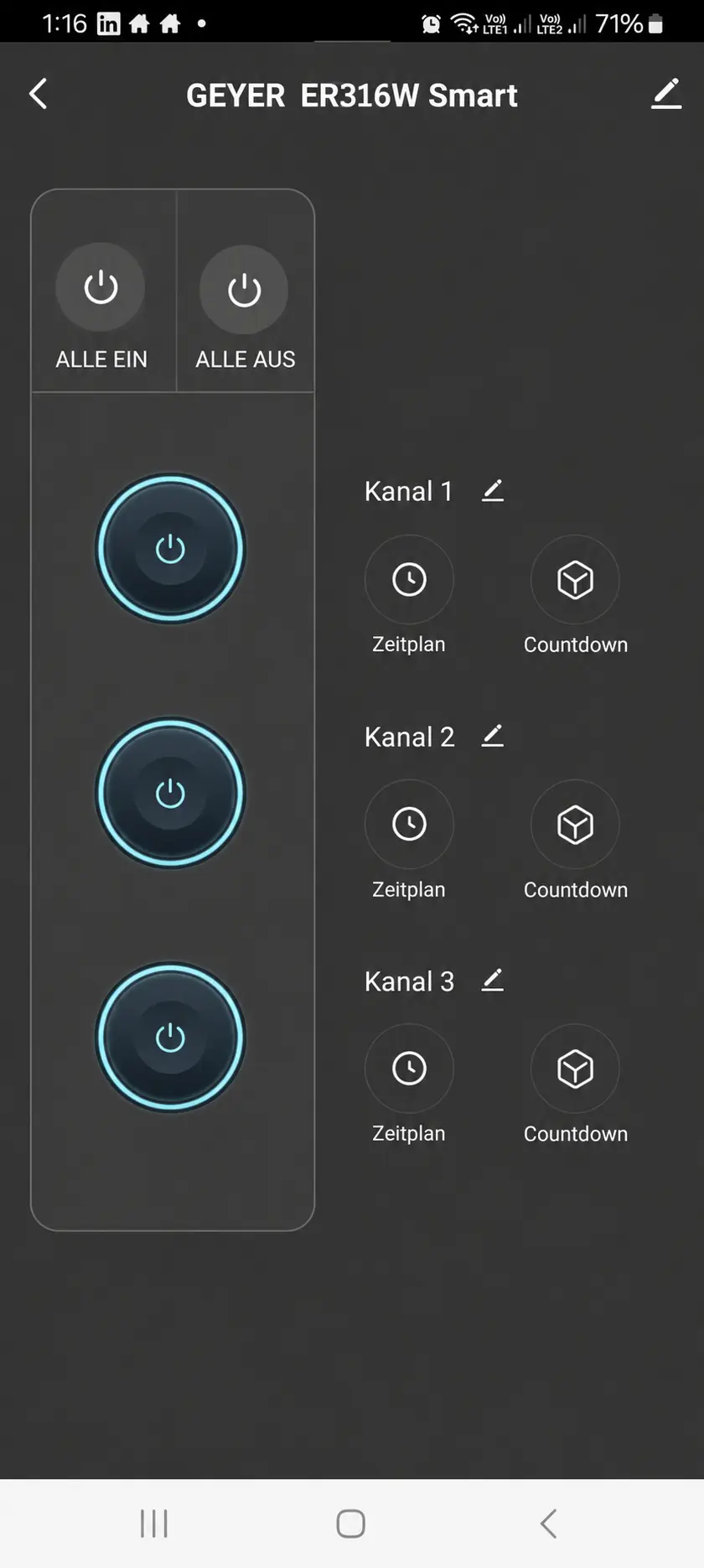

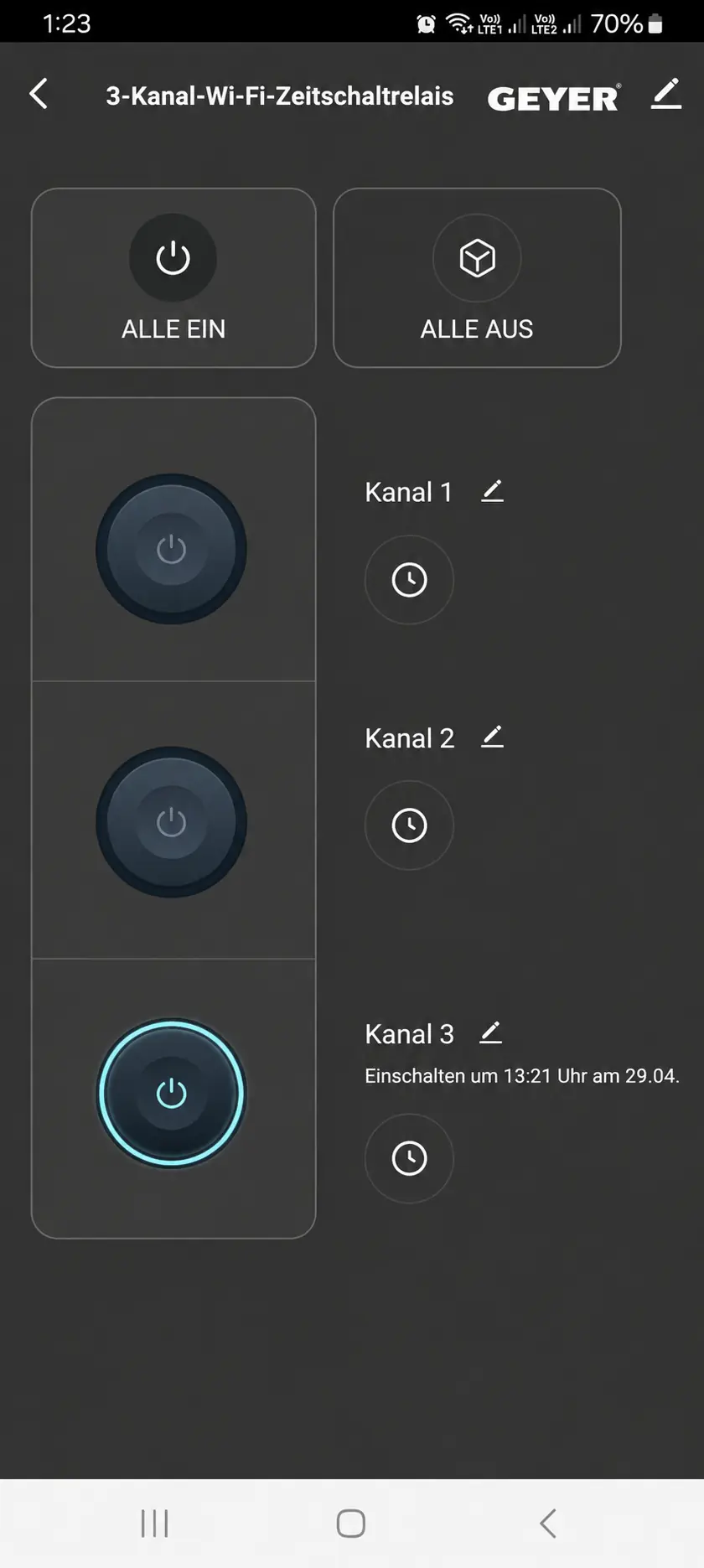

GEYER SMART APP
Drei Ausgänge in einer vertrauten Umgebung.
Ausgänge umbenennen, Kanäle einzeln steuern, Alle Ausgänge gemeinsam ein- oder ausschalten, Timer einstellen, Verhalten nach Stromausfall wählen und das Gerät mit bis zu 20 Nutzern teilen.
ANWENDUNGEN
Koordinierte Steuerung mehrerer Stromkreise.
01
BELEUCHTUNGSZONEN
Unabhängige Steuerung und Zeitplanung von drei kompatiblen Beleuchtungskreisen.
02
AUSSENBELEUCHTUNG
Fassaden-, Garten- und Terrassenbeleuchtung unabhängig über ein Gerät steuern.
03
VERTEILUNGSKREISE
Drei ausgewählte Stromkreise aus der Elektroverteilung verwalten.
04
ZEITGESTEUERTER BETRIEB
Wiederkehrende Ein- und Ausschaltzeiten für jeden Ausgang automatisieren.
Jeder Ausgang ist für 16 A bei 250 VAC und cosφ = 1 ausgelegt. Die Eignung der Lasten, die zulässige Kontaktbelastung und der gleichzeitige Betrieb müssen durch eine Elektrofachkraft geprüft werden.
TECHNISCHE DATEN
Dreikanal-Steuerung für die Elektroverteilung.
Zwei TE breites DIN-Schienen-Relais mit drei Schließerausgängen und unabhängiger lokaler Bedienung.
CEREDRoHS2 Jahre
Eingangsspannung100–240 VAC
Frequenz50–60 Hz
Ausgänge3 Schließer
Nennstrom16 A je Ausgang bei 250 VAC, cosφ = 1
Wi-Fi2,4 GHz
Montage35-mm-DIN-Schiene, 2 TE
Abmessungen65,5 × 36 × 90 mm
Betriebstemperatur−10 °C bis +60 °C
ZeitpläneBis zu 30 tägliche Zeitpläne
FreigabeBis zu 20 Nutzer
ProtokollBetriebsverlauf
BenachrichtigungenPush-Benachrichtigungen
Garantie2 Jahre
KonformitätCE, RoHS · DoC: LVD / EMC / RED
INSTALLATION & KOPPLUNG
In drei Schritten betriebsbereit.
01
Installation
Montage auf 35-mm-DIN-Schiene und elektrischer Anschluss durch eine Elektrofachkraft.
02
App
GEYER Smart installieren und das Smartphone mit einem 2,4-GHz-WLAN verbinden.
03
Kopplung
Taste S1 etwa 5 s gedrückt halten, bis die Wi-Fi-Anzeige schnell blinkt, dann ER316W in der App hinzufügen.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Installation und Anschluss müssen spannungsfrei und gemäß den geltenden Vorschriften erfolgen.
ANSCHLUSSDIAGRAMM
Drei Ausgänge. Drei Steuereingänge.
N und L versorgen das Gerät. Die Paare 1–2, 3–4 und 5–6 gehören zu den Ausgängen; C1–C2, C3–C4 und C5–C6 zu den externen potentialfreien Steuereingängen.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Wie viele Stromkreise kann ER316W steuern?+
Es besitzt drei unabhängige Schließerausgänge mit je 16 A bei 250 VAC und cosφ = 1.
Können alle Ausgänge gemeinsam geschaltet werden?+
Ja. Die App unterstützt All ON und All OFF.
Funktioniert es mit 5-GHz-Wi-Fi?+
ER316W verbindet sich mit 2,4-GHz-Wi-Fi.
Kann jeder Ausgang einen eigenen Zeitplan nutzen?+
Ja. Die Ausgänge können getrennt programmiert werden. Bis zu 30 tägliche Zeitpläne stehen insgesamt zur Verfügung.
Was passiert nach einem Stromausfall?+
OFF, ON oder die Wiederherstellung des vorherigen Zustands kann gewählt werden.
Wer darf das Gerät installieren?+
Installation und Anschluss durch eine Elektrofachkraft.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
ER316W im täglichen Einsatz.
Drei Erfahrungen aus Wohnhaus, Ferienhaus und Airbnb.
01“
Ich nutze es, um Beleuchtung, Warmwasserbereiter und Außensteckdose getrennt zu steuern. Jetzt kann ich alles über das Smartphone bedienen, ohne drei separate Relais zu benötigen.
Dimitris · HauseigentümerDrei Stromkreise, ein Gerät
02“
Im Ferienhaus wollte ich die Außenbeleuchtung schon vor der Ankunft einschalten. Mit ER316W steuere ich die gesamte Außenbeleuchtung über dieselbe App und benötige weniger Geräte in der Verteilung.
Anna · FerienhauseigentümerinFernsteuerung der Außenbeleuchtung
03“
Ich nutze es für die Beleuchtung, den Warmwasserbereiter und die Außenbeleuchtung meines Airbnb. Ich kann alles separat über das Smartphone steuern und den Betrieb programmieren.
Konstantinos · Airbnb-EigentümerSeparate Steuerung und Zeitplanung
DOKUMENTATION ER316W
