01
Farbtemperatursteuerung für Weißlicht
Das Verhältnis zwischen Warmweiß und Kaltweiß eines kompatiblen CCT-LED-Streifens einstellen.
GEYER SMART · GS-LSC-CCT · CCT-LED-STEUERUNG
Das passende Weißlicht.Für jeden Moment.
Wi-Fi-Modul für CCT- und einfarbige Konstantspannungs-LED-Streifen - mit Helligkeits-, Farbtemperatur- und Szenensteuerung über die GEYER Smart App.
CCT / 2 KanäleZwei Betriebsarten
12–24 V DCKonstantspannungs-LED
2 × 6 AMaximaler Ausgangsstrom
CCT-SteuerungHelligkeit & Weißton
Kompaktes Modul52 × 52 × 23 mm
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeFARBTEMPERATUR · HELLIGKEIT · SZENEN
Licht, das dem Rhythmus des Raums folgt.
Wählen Sie warmes oder kühles Weißlicht, passen Sie die Helligkeit an und erstellen Sie individuelle Lichtszenen.
02
PWM-Dimmung mit 1.000 Hz
Helligkeit per Konstantspannungs-PWM mit 1000 Hz regeln.
03
Zwei Betriebsarten
CCT-Modus nutzen oder zwei kompatible einfarbige LED-Lasten unabhängig steuern.
04
App-, Sprach- und Tastersteuerung
Steuerung über GEYER Smart, Alexa oder Google Home sowie kompatible Schalter an S1 und S2.
VIELSEITIGE STEUERUNG · FLEXIBLES LICHT
Ein Modul für Helligkeit, Farbtemperatur und Zweikanal-Dimmung.

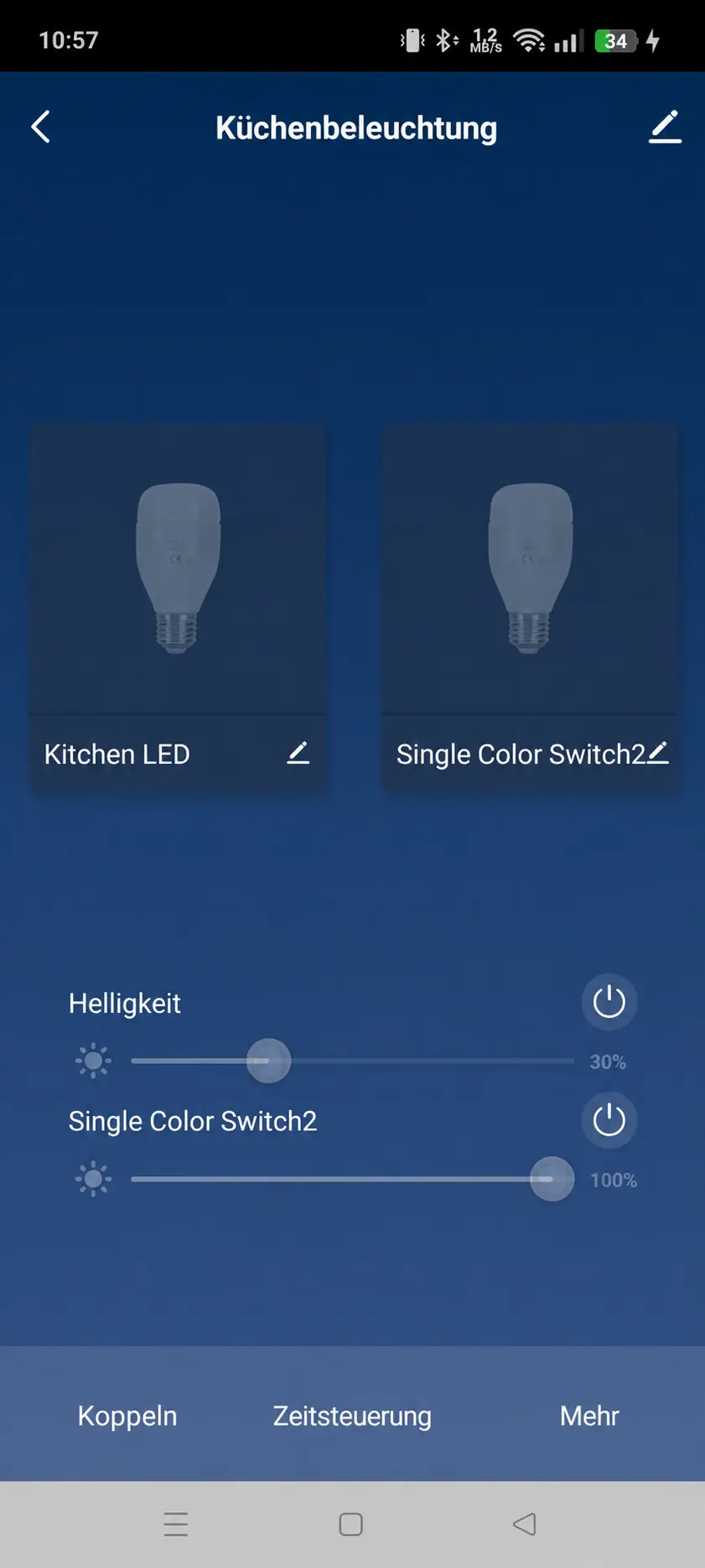

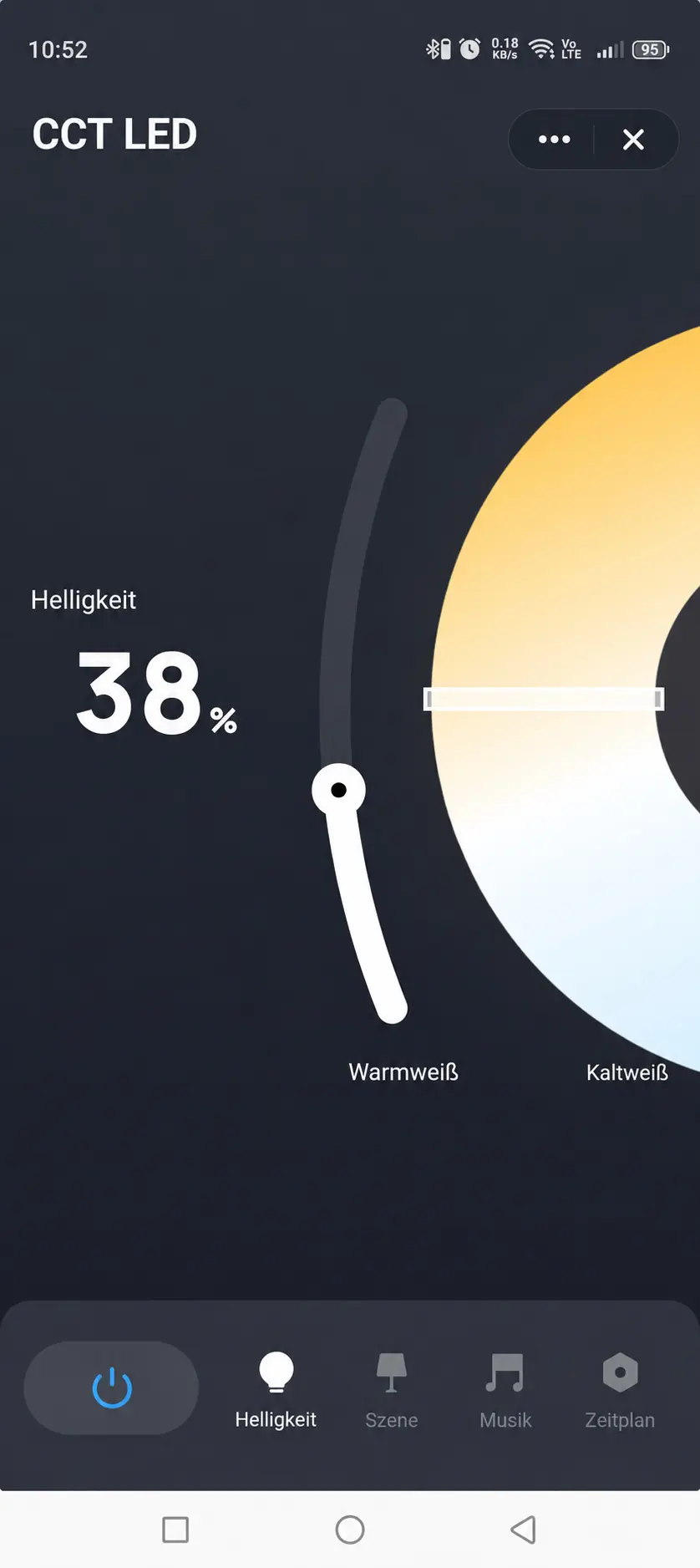

GEYER SMART APP
Ihre Lichtstimmung in einer klaren Ansicht.
Schalten Sie das Licht, passen Sie Helligkeit und Farbtemperatur an, wählen Sie die Betriebsart und erstellen Sie Szenen in der GEYER Smart App.
ANWENDUNGEN
Weißlicht für jede Umgebung.
01
WOHNZIMMER
Von hellem Funktionslicht zu einer warmen, sanften Atmosphäre wechseln.
02
SCHLAFZIMMER
Sanftes Warmweiß am Abend und klareres Weiß für den Alltag einstellen.
03
GÄSTEZIMMER & FERIENWOHNUNGEN
Vor der Ankunft eine einladende Lichtszene vorbereiten und aus der Ferne anpassen.
04
RESTAURANT & GASTRONOMIE
Feste Szenen für Frühstück, Abendessen, Reinigung und Servicezeiten einstellen.
Nur kompatible Konstantspannungs-LED-Streifen oder -Leuchten mit 12–24 V DC verwenden. Netzteil, Leiterquerschnitte, Schutz und Gesamtlast sind von einer Fachkraft zu wählen und zu prüfen.
TECHNISCHE DATEN
2-Kanal-PWM-Controller für CCT- und einfarbige LED-Streifen.
GS-LSC-CCT arbeitet mit einer passenden 12–24-V-DC-Versorgung und liefert bis zu 6 A pro Ausgang.
CEREDRoHS2 Jahre Garantie
ProduktmodellGS-LSC-CCT
BetriebsartenCCT-LED-Streifen · zwei einfarbige LED-Kanäle
Eingangsspannung12–24 V DC
AusgangssignalKonstantspannungs-PWM-Dimmen
Maximaler Ausgangsstrom2 × 6 A, maximal 12 A Gesamtstrom.
Maximale Ausgangslast144 W bei 12 V DC · 288 W bei 24 V DC
PWM-Frequenz1000 Hz
Wi-Fi2,4 GHz
SteuerungGEYER Smart App · Sprachsteuerung · externe Taster
Abmessungen52 × 52 × 23 mm
SchutzartIP20
Betriebstemperatur−20 °C bis +55 °C
StandardmodusCCT
Lokale EingängeS1 und S2 ausschließlich für Taster; potenzialfreie Kontakte.
Garantie2 Jahre
KonformitätCE · RED 2014/53/EU · RoHS 2011/65/EU + (EU) 2015/863
INSTALLATION & KOPPLUNG
Drei grundlegende Schritte.
01
Installation
Bei abgeschalteter Versorgung passendes 12–24-V-DC-Netzteil und kompatiblen LED-Streifen an die markierten Klemmen anschließen. Ausführung durch eine Fachkraft.
02
App
Laden Sie die GEYER Smart App herunter und verbinden Sie das Smartphone mit einem 2,4-GHz-WLAN.
03
Kopplung
Beim ersten Einschalten blinkt die LED schnell. Andernfalls Kopplungstaste 10 Sekunden halten und das Gerät in GEYER Smart hinzufügen.
!
INSTALLATION DER 12–24-V-DC-STROMVERSORGUNGInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Ein korrekt bemessenes, zertifiziertes SELV-Konstantspannungsnetzteil verwenden. Die 100–240-V-AC-Seite muss von einer Elektrofachkraft angeschlossen werden.

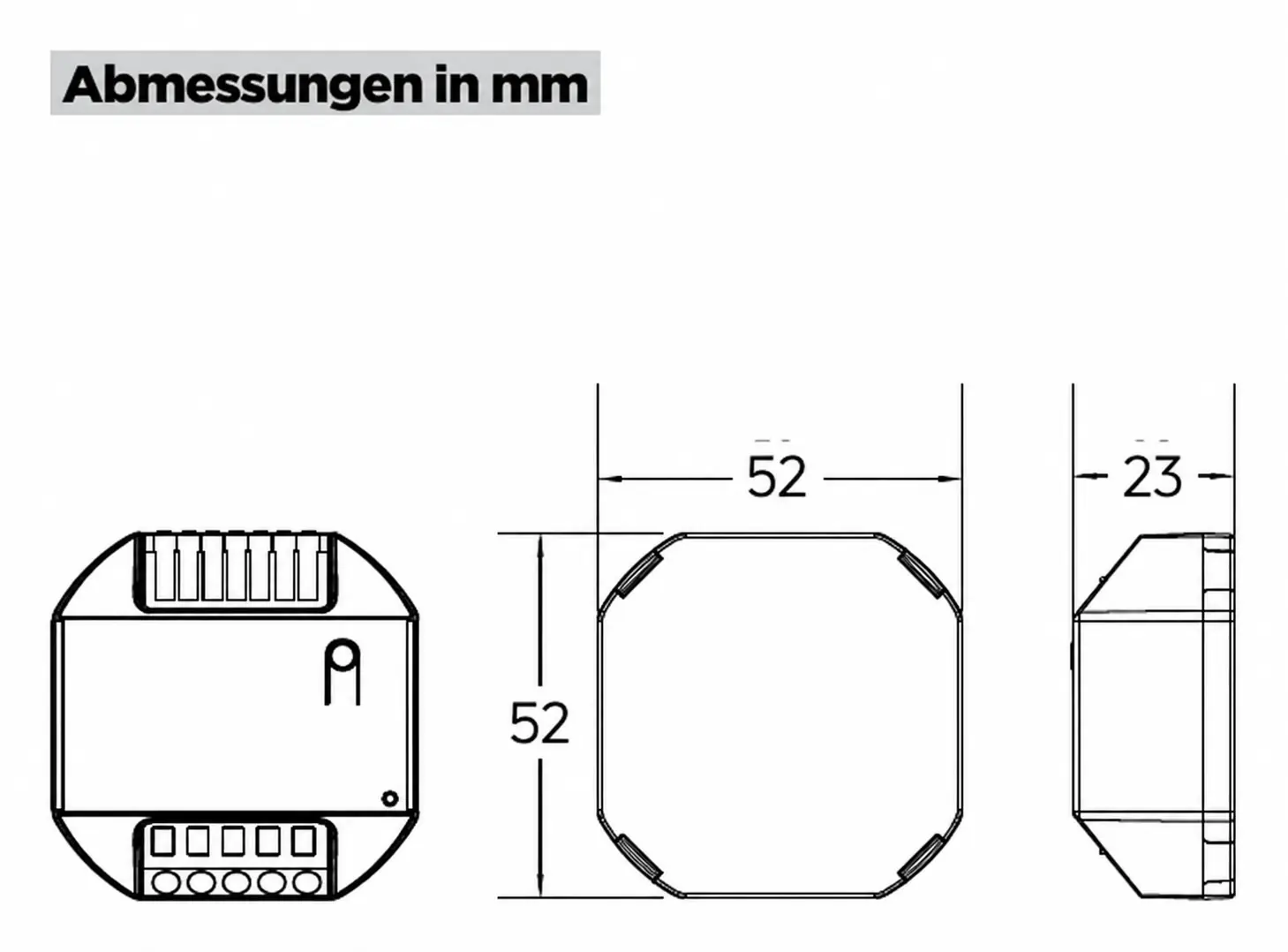

ANSCHLUSS & ABMESSUNGEN
CCT- oder 2-Kanal-Modus wählen.

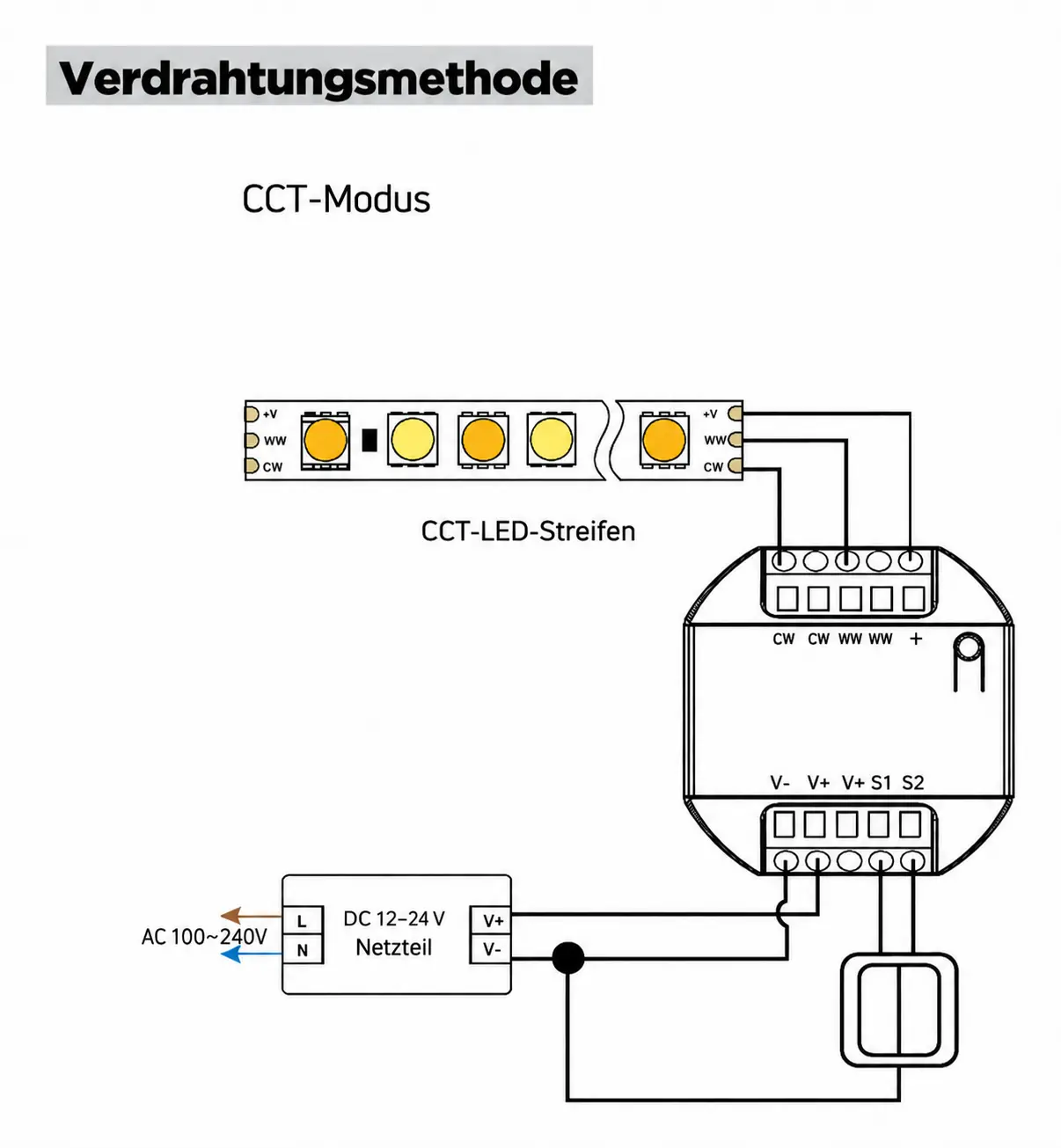

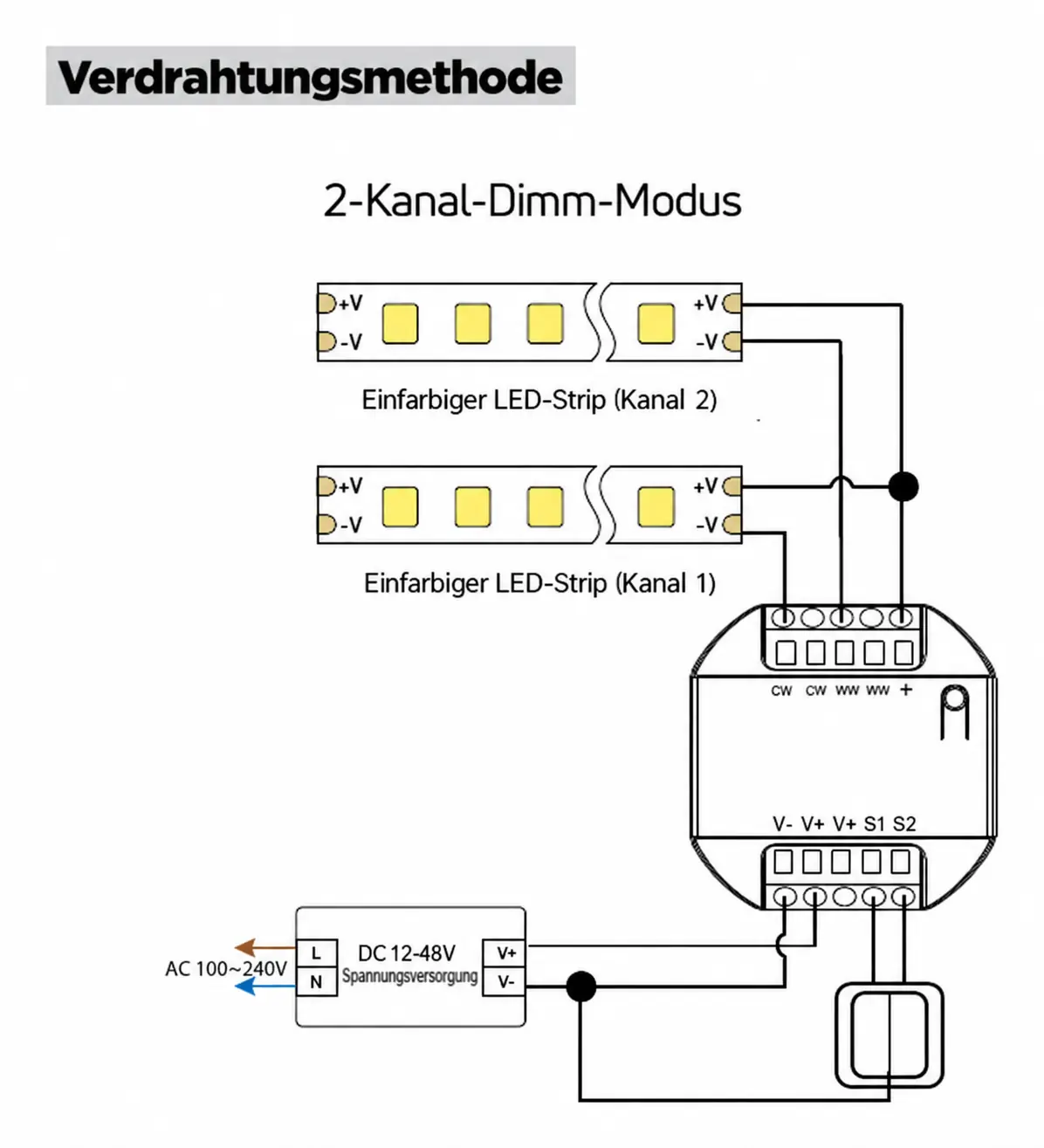

V+ und V− an die passende DC-Versorgung anschließen. Im CCT-Modus Kalt- und Warmweiß an CW und WW anschließen; im 2-Kanal-Modus die beiden kompatiblen einfarbigen Lasten gemäß Schaltbild verbinden.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Welche LED-Streifen sind kompatibel?+
Unterstützt werden CCT- und kompatible einfarbige Konstantspannungs-LED-Streifen mit 12–24 V DC.
Kann der GS-LSC-CCT RGB-LED-Streifen steuern?+
Nein. GS-LSC-CCT ist für CCT- und einfarbige LED-Streifen bestimmt, nicht für RGB-Farbsteuerung.
Welche Last kann es steuern?+
Bis zu 6 A je Ausgang, maximal 144 W bei 12 V DC oder 288 W bei 24 V DC.
Wie wechsle ich die Betriebsart?+
In der App wählen oder die Kopplungstaste innerhalb einer Sekunde viermal drücken. CCT ist Standard.
Unterstützt der GS-LSC-CCT ein 5-GHz-WLAN?+
Nein. Das Gerät verbindet sich mit einem 2,4-GHz-Wi-Fi-Netz.
Können externe Taster angeschlossen werden?+
Ja. Kompatible Kabelschalter können an S1 und S2 angeschlossen werden.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
Alltagserfahrungen mit GS-LSC-CCT.
Flexible Weißlichtsteuerung für Wohn- und Gewerberäume.
01“
Im Wohnzimmer nutze ich tagsüber kühleres Weiß. Abends reduziere ich die Helligkeit und wechsle zu einem wärmeren Ton.
Nikos P.Hausbesitzer
02“
Die Küchenarbeitsfläche hat das richtige Licht zum Vorbereiten; später wählen wir eine sanftere Szene in der App.
Maria K.Hausbesitzerin
03“
Wir haben Weißlichtszenen für Frühstück, Abendessen und Reinigung erstellt, ohne die LED-Installation zu ändern.
Giorgos M.Restaurantbesitzer
DOKUMENTATION GS-LSC-CCT
