01
Fünf Betriebsarten
RGB, RGBW, RGBWC, CCT oder einfarbiges Dimmen passend zum LED-Streifen wählen.
GEYER SMART · GS-LSC-5IN1 · 5-IN-1-LED-STEUERUNG
Jede Farbe.Ein smarter Controller.
5-Kanal-Wi-Fi-/RF-Controller für RGB-, RGBW-, RGBWC-, CCT- und einfarbige Konstantspannungs-LED-Streifen - mit Dimmung und Szenensteuerung über die GEYER Smart App.
5 in 1Fünf Betriebsarten
12–48 V DCKonstantspannungs-LED
5 × 2 AMaximaler Ausgangsstrom
Farbe & WeißlichtSzenen und Dimmen
Wi-Fi + RF433-MHz-Kinetikschalter
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeFARBE · WEISSTON · SZENEN
Ein Controller für nahezu jedes LED-Streifen-Konzept.
Wählen Sie den passenden Modus und steuern Sie die Beleuchtung per App oder Funkschalter.
02
5-Kanal-PWM-Ausgang
Bis zu fünf Kanäle mit maximal 2 A je Kanal und insgesamt 120/240/480 W bei 12/24/48 V DC steuern.
03
App-, Szenen- und Sprachsteuerung
Farbe, Farbtemperatur und Helligkeit in GEYER Smart einstellen und unterstützte Sprachbefehle über Alexa oder Google Home nutzen.
04
Batterieloser Funkschalter
Koppeln Sie bis zu zehn GS-WKS3454-Funkschalter - mit einer Reichweite von bis zu 25 m in Innenräumen und bis zu 80 m im freien Feld.
FÜNF MODI · EIN MODUL
Vom einzelnen Weißkanal bis zur vollständigen RGBWC-Beleuchtung.
GEYER SMART APP
Farbe, Farbtemperatur und Szenen an einem Ort.
Wählen Sie die Betriebsart, stellen Sie Farbe oder Farbtemperatur ein, passen Sie die Helligkeit an und speichern Sie individuelle Szenen.
RGBDreikanal-FarbeRGBWFarbe plus WeißRGBWCFarbe plus Warm-/KaltweißCCTEinstellbares WeißDIMEinfarbige Kanäle
ANWENDUNGEN
Licht, das sich mit dem Raum verändert.
01
WOHNZIMMER
Farbige Szenen und warmweißes Licht für den Alltag kombinieren.
02
SCHLAFZIMMER
Einstellbares Weiß für den Alltag und wärmere Töne am Abend nutzen.
03
TV & GAMING
Kräftige RGB- oder RGBW-Akzentbeleuchtung an die Raumatmosphäre anpassen.
04
RESTAURANT & GASTRONOMIE
Wiederholbare Szenen für Service, Events, Reinigung und Feierabend speichern.
Nur kompatible Konstantspannungs-LED-Streifen oder -Leuchten mit 12–48 V DC verwenden. Vor der Nutzung den richtigen Modus wählen. Netzteil, Leiter, Schutz und Gesamtlast sind von einer Fachkraft zu prüfen.
TECHNISCHE DATEN
5-Kanal-PWM-Controller mit Wi-Fi und RF.
GS-LSC-5IN1 unterstützt fünf LED-Konfigurationen und den GEYER GS-WKS3454.
CEREDRoHS2 Jahre Garantie
ProduktmodellGS-LSC-5IN1
BetriebsartenRGB · RGBW · RGBWC · CCT · einfarbiges Dimmen
Eingangsspannung12–48 V DC
AusgangssignalKonstantspannungs-PWM-Dimmung
Ausgangskanäle5
Maximaler Ausgangsstrom5 × 2 A, maximal 10 A Gesamtstrom.
Maximale Ausgangsleistung120 W bei 12 V DC · 240 W bei 24 V DC · 480 W bei 48 V DC
RF-Datenrate100 kbit/s
Kompatibler KinetikschalterGEYER GS-WKS3454
Koppelbare FunkschalterBis zu 10
RF-ReichweiteBis zu 80 m unter Freifeldbedingungen · 25 m innen
FunkverbindungRF 433 MHz · Wi-Fi 2,4 GHz
RF-Repeater-/BrückenmodusUnterstützt
SteuerungGEYER Smart App · unterstützte Sprachbefehle · GEYER GS-WKS3454
NetzteilauswahlSpannung passend zum LED-Streifen · maximal 2 A je Kanal · ausreichende Leistungsreserve
Abmessungen52 × 52 × 23 mm
Betriebstemperatur−20 °C bis +55 °C
StandardmodusRGBWC
Garantie2 Jahre
KonformitätCE · RED 2014/53/EU · RoHS 2011/65/EU + (EU) 2015/863 + (EU) 2017/2102
INSTALLATION & KOPPLUNG
Drei grundlegende Schritte.
01
Installation
Bei abgeschalteter Versorgung passendes 12–48-V-DC-Netzteil und LED-Streifen an die Klemmen des gewählten Modus anschließen. Ausführung durch eine Fachkraft.
02
App
Laden Sie die GEYER Smart App herunter und verbinden Sie das Smartphone mit einem 2,4-GHz-WLAN.
03
Kopplung
Führen Sie die Kopplung des GS-WKS3454 mit dem GS-LSC-5IN1 ausschließlich gemäß der endgültig freigegebenen Bedienungsanleitung durch.
!
INSTALLATION DER 12–48-V-DC-STROMVERSORGUNGInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Ein zertifiziertes SELV-Netzteil verwenden, dessen Spannung dem LED-Streifen entspricht. Kanalstrom, Gesamtlast und ausreichende Leistungsreserve beachten. Die 100–240-V-AC-Seite ist von einer Elektrofachkraft anzuschließen.

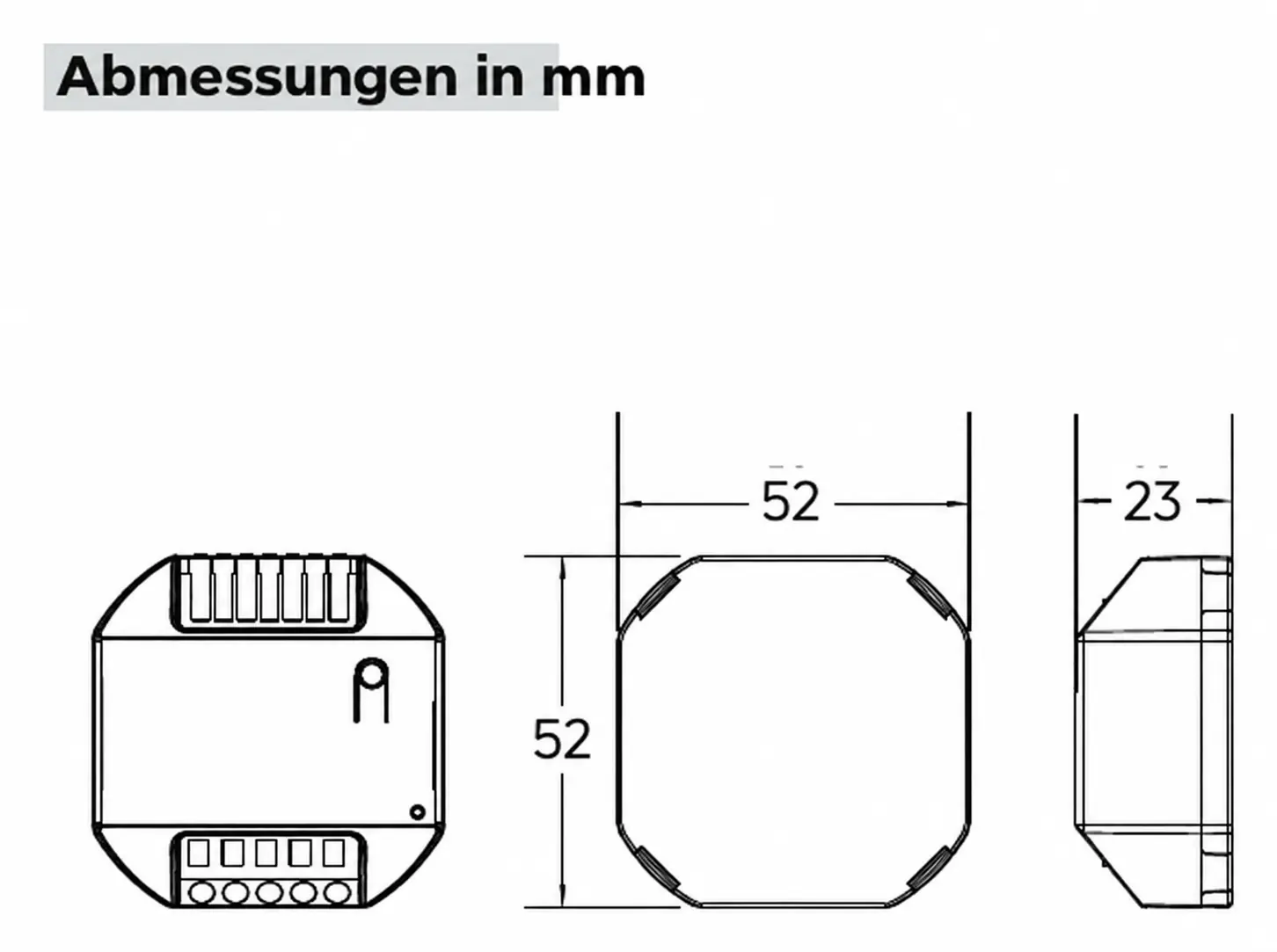

ANSCHLUSS & ABMESSUNGEN
Fünf Klemmenkonfigurationen für fünf Betriebsarten.
V+ und V− an die passende DC-Versorgung und die LED-Kanäle je nach Modus an R, G, B, W/CW und C/WW anschließen. Kopplungstaste zweimal drücken, um den Modus zu wechseln; Standard ist RGBWC.
HÄUFIGE FRAGEN
Die wichtigsten Antworten.
Welche LED-Streifen sind kompatibel?+
Unterstützt werden kompatible RGB-, RGBW-, RGBWC-, CCT- und einfarbige Konstantspannungs-LED-Streifen mit 12–48 V DC.
Wie wird die Betriebsart geändert?+
Die Kopplungstaste zweimal drücken, um zwischen den fünf Betriebsarten zu wechseln.
Wie hoch ist die maximale Last?+
Bis zu 2 A je Kanal; insgesamt 120 W bei 12 V, 240 W bei 24 V oder 480 W bei 48 V DC.
Welcher Batterieloser Funkschalter ist kompatibel?+
Das kompatible GEYER Modell ist GS-WKS3454. Die Tastenfunktionen hängen von Betriebsart und Kopplung ab.
Unterstützt der Controller ein 5-GHz-WLAN?+
Nein. Das Gerät verbindet sich mit einem 2,4-GHz-Wi-Fi-Netzwerk.
Kann die Reichweite des Funksignals erweitert werden?+
Ja. Der RF-Repeater-/Brückenmodus kann das Signal eines gekoppelten Kinetikschalters weiterleiten.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGEN
Alltagserfahrungen mit GS-LSC-5IN1.
Flexible Farb- und Weißlichtsteuerung für Wohn- und Gewerberäume.
01“
Für Filmabende nutze ich RGB, im Alltag warmes Weiß. Die ganze Atmosphäre ändert sich ohne zweiten Controller.
Nikos P.Hausbesitzer
02“
Dasselbe Modul steuert Farb- und Weißlicht in unserer Bar. Für Betrieb und Events haben wir verschiedene Szenen gespeichert.
Katerina K.Gastronomieleiterin
03“
Der Batterieloser Funkschalter ermöglicht lokale Bedienung ohne zusätzliche Steuerleitung; die App übernimmt die Fernänderungen.
Giorgos M.Elektriker
DOKUMENTATION GS-LSC-5IN1
