01
Öffnen, stoppen und schließen
Steuern Sie die Motordrehrichtung und stoppen Sie die Beschattung an der gewünschten Position.
GEYER SMART · GS-SHUTTER · BESCHATTUNGSSTEUERUNG
Ihre Beschattung.Genau in der gewünschten Position.
Intelligentes Wi-Fi-Modul zur lokalen und ferngesteuerten Bedienung motorisierter Rollläden, Jalousien, Markisen und Vorhänge - mit Positionskalibrierung und Automatisierungen über die GEYER Smart App.
0–100 %Positionssteuerung
1,7 AMaximaler Motorstrom
Nur 18,5 mm tiefKompakte Bauform
Präzise BeschattungssteuerungÖffnen · Stopp · Schließen
Hinter dem Wandschalter39 × 39 × 18,5 mm
VERNETZTES ÖKOSYSTEM
Amazon Alexa
Google Home
Tuya Smart
Smart LifeBESCHATTUNG · KOMFORT · AUTOMATION
Beschattung und Tageslicht flexibel steuern.
GS-SHUTTER verbindet präzise Positionssteuerung, lokale Bedienung am Wandschalter und intelligente Zeitpläne für motorisierte Beschattungssysteme.
02
Positionskalibrierung
Kalibrieren Sie die Laufzeit, damit die App den Öffnungsgrad von 0 % bis 100 % anzeigen und einstellen kann.
03
Lokale Schaltersteuerung
Behalten Sie die lokale Bedienung über kompatible Wippschalter oder Taster bei.
04
Zeitpläne und Automatisierungen
Erstellen Sie Wochenprogramme und nutzen Sie Sonnenauf- und Sonnenuntergang für automatische Abläufe.
MODUL FÜR MOTORISIERTE BESCHATTUNG
Intelligente Steuerung für den Einbau hinter dem vorhandenen Wandschalter.

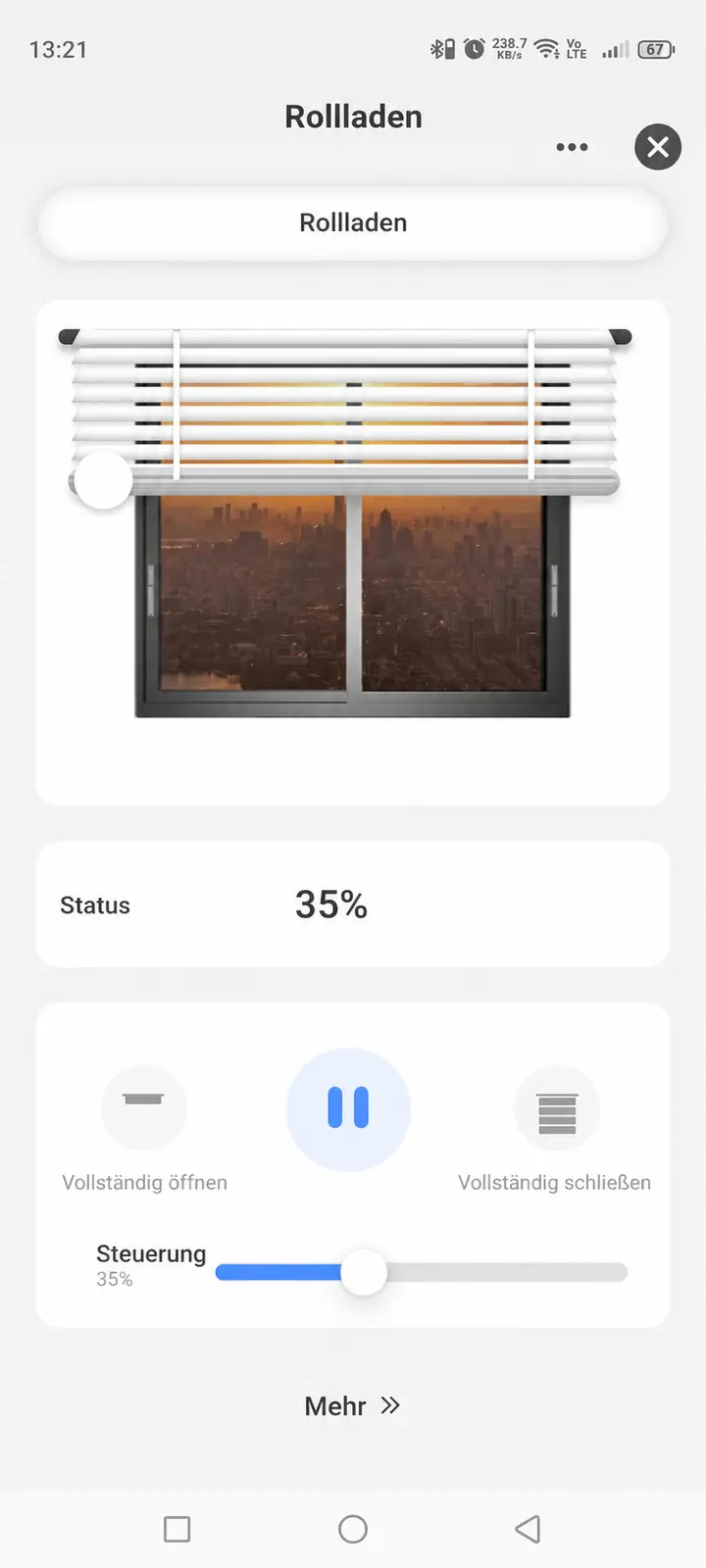

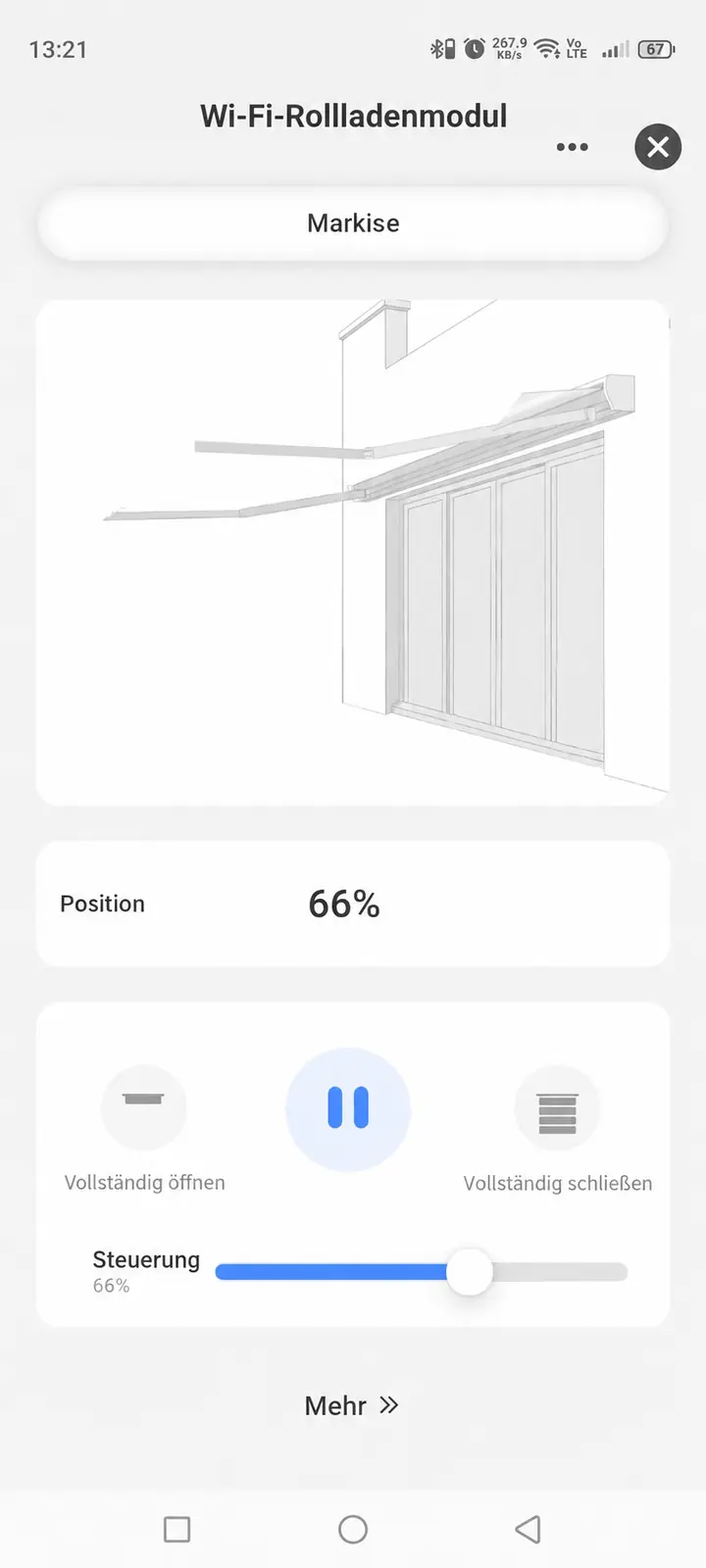

GEYER SMART APP
Beschattungssteuerung auf einen Blick.
Öffnen, stoppen oder schließen Sie die Beschattung, wählen Sie die gewünschte Position und erstellen Sie Zeitpläne und Szenen per Smartphone.
ANWENDUNGEN
Intelligente Beschattungssteuerung für Wohn- und Gewerberäume.
01
WOHNZIMMER
Steuern Sie Rollläden für Tageslicht, Privatsphäre und Komfort.
02
TERRASSE & BALKON
Bedienen Sie eine motorisierte Markise aus der Ferne und erstellen Sie Zeitpläne.
03
SCHLAFZIMMER
Lassen Sie Jalousien oder Rollläden nach Ihrem Tagesablauf öffnen und schließen.
04
EINZELHANDEL & GASTRONOMIE
Automatisieren Sie die Außenbeschattung nach Öffnungszeiten sowie Sonnenauf- und Sonnenuntergang.
Motorkompatibilität, Schutzmaßnahmen und Verdrahtung sind von einer Elektrofachkraft zu prüfen; die Installation erfolgt bei freigeschalteter Versorgung.
TECHNISCHE DATEN
Für die Steuerung motorisierter Beschattung entwickelt.
Wi-Fi-Rollladenmodul mit Eingängen für lokale Bedienung, Positionskalibrierung und Einbau hinter dem vorhandenen Wandschalter.
CEREDRoHS2 Jahre
Eingangsspannung100–240 VAC, 50–60 Hz
Maximaler Motorstrom1,7 A
Unterstützte SystemeMotorisierte Rollläden · Jalousien · Markisen · Vorhänge
Positionssteuerung0-100 % nach Laufzeitkalibrierung
Lokale BedienungWippschalter oder Taster über S1 und S2
NeutralleiterErforderlich
Wi-FiIEEE 802.11 b/g/n, 2,4 GHz
KommunikationsreichweiteBis 80 m außen · 25 m innen
MontageSchalterdose mit einer empfohlenen Tiefe von 50-60 mm

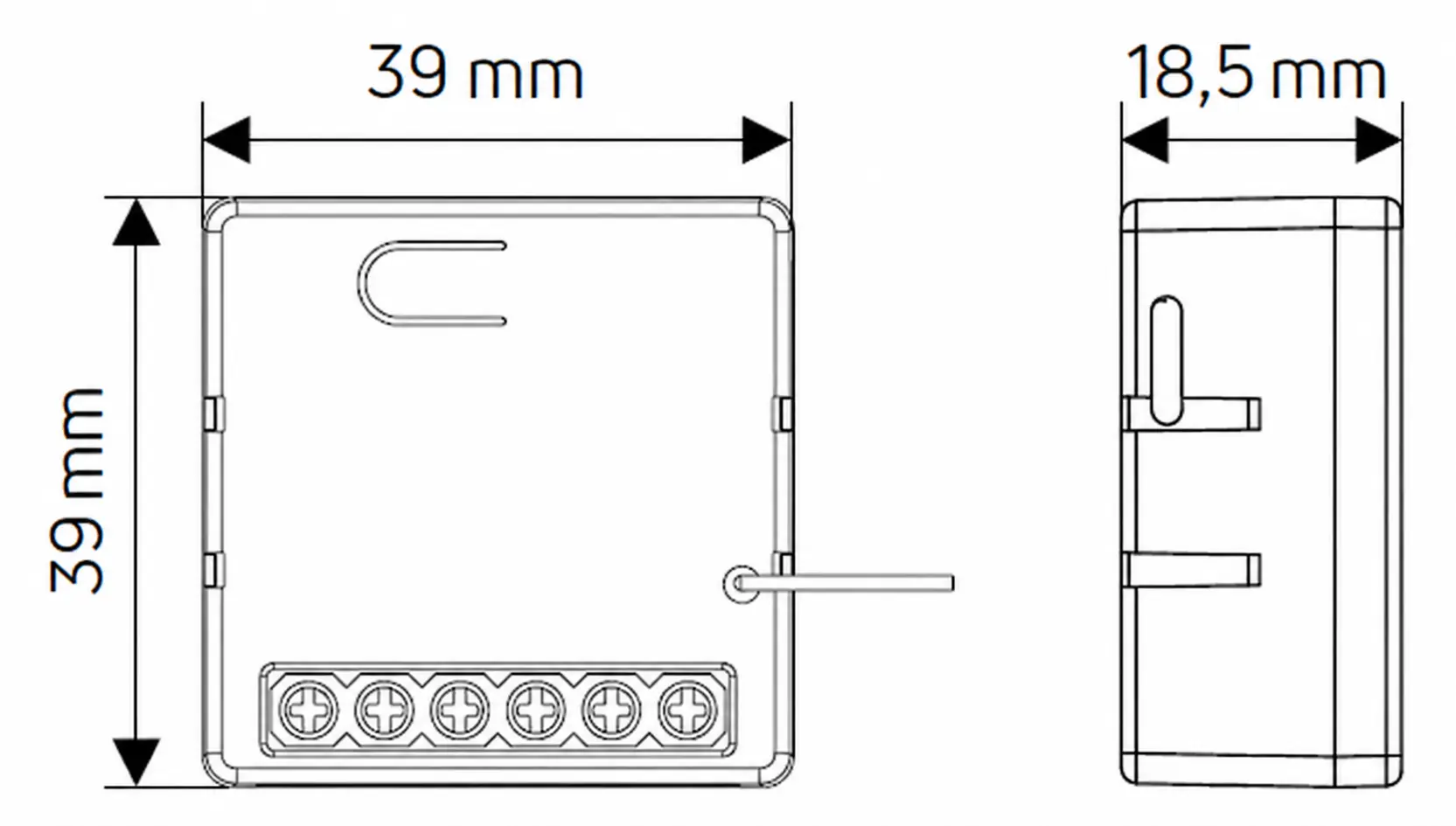

Abmessungen39 × 39 × 18,5 mm
SchutzartIP22
Betriebstemperatur−20 °C bis +55 °C
Positionskalibrierungüber die Motorlaufzeit · Automatisierungen: Wochenpläne, Sonnenaufgang und Sonnenuntergang
Freigabefür bis zu 20 Nutzer
BenachrichtigungenPush-Benachrichtigungen
Garantie2 Jahre
KonformitätCE · LVD 2014/35/EU · EMC 2014/30/EU · RED 2014/53/EU · RoHS (EU) 2015/863
INSTALLATION & KOPPLUNG
Drei wesentliche Schritte.
01
Installation
Wichtiger Sicherheitshinweis: Installation, Motoranschluss und elektrische Verdrahtung dürfen ausschließlich durch eine Elektrofachkraft im spannungsfreien Zustand durchgeführt werden.
02
App
Laden Sie GEYER Smart im App Store oder bei Google Play herunter und verbinden Sie das Smartphone mit einem 2,4-GHz-Wi-Fi-Netzwerk.
03
Kopplung
Halten Sie die Kopplungstaste etwa 10 s gedrückt, bis die Anzeige schnell blinkt, und fügen Sie GS-SHUTTER in der App hinzu.
!
ELEKTRISCHE SICHERHEITInstallation und elektrischer Anschluss dürfen ausschließlich durch eine Elektrofachkraft und im spannungsfreien Zustand erfolgen. Motoreignung, Schutz, Leiterwahl und Verdrahtung müssen von einer Elektrofachkraft geprüft und ausgeführt werden. Vor der Installation die Versorgung freischalten.
ANSCHLUSS & ABMESSUNGEN
Motorausgänge mit lokalen Steuereingängen.

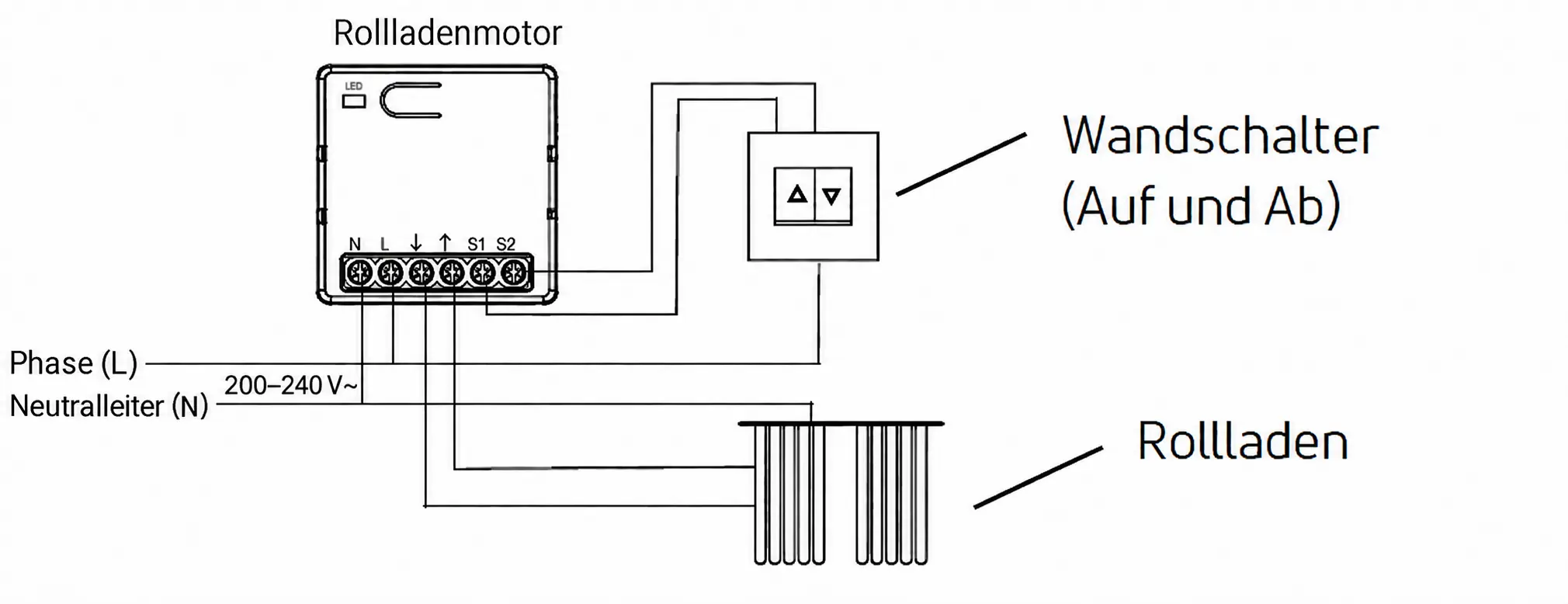

Schließen Sie N und L, die Motorausgänge L1 und L2 sowie die lokalen Bedienelemente an S1 und S2 gemäß Anschlussplan an. Ein Neutralleiter ist erforderlich.
HÄUFIG GESTELLTE FRAGEN
Die wichtigsten Antworten.
Welche Beschattungssysteme kann GS-SHUTTER steuern?+
Das Modul ist für kompatible motorisierte Rollläden, Jalousien, Markisen und Vorhänge mit getrennten Anschlüssen für beide Laufrichtungen vorgesehen.
Kann ich eine Zwischenposition wählen?+
Ja. Nach der Kalibrierung kann die GEYER Smart App den Öffnungsgrad von 0 % bis 100 % anzeigen und einstellen.
Kann der vorhandene Wandschalter bleiben?+
Ja. Kompatible Wippschalter oder Taster können an S1 und S2 angeschlossen werden.
Ist ein Neutralleiter erforderlich?+
Ja. Für die Installation ist ein Neutralleiter erforderlich.
Unterstützt der GS-SHUTTER ein 5-GHz-WLAN?+
Nein. GS-SHUTTER verbindet sich ausschließlich mit einem 2,4-GHz-Wi-Fi-Netzwerk.
Wer darf den GS-SHUTTER installieren?+
Installation, Motoranschluss und Verdrahtung müssen durch eine Elektrofachkraft erfolgen.
VIDEO
Produktvideos.
▶
Videoinhalte folgen in Kürze
ERFAHRUNGSBERICHTE
Erfahrungen mit GS-SHUTTER im Alltag.
Smarte Beschattungssteuerung für Wohnhäuser, Ferienobjekte und Gewerberäume.
01“
GS-SHUTTER hat mir bei einer Renovierung geholfen, bei der keine neuen Kabel verlegt werden konnten. Das Modul wurde hinter dem vorhandenen Schalter installiert und der Rollladen wurde smart.
DimitrisElektriker
02“
Mit KIT-SHUTTER habe ich ohne Stemmarbeiten und ohne Batterie eine zweite Bedienstelle für den Rollladen ergänzt. Jetzt kann ich ihn auch per Smartphone steuern.
EleniHausbesitzerin
03“
Ich habe die Rollläden so programmiert, dass sie morgens öffnen und abends schließen. Auch wenn ich nicht vor Ort bin, kann ich sie per Smartphone steuern.
AlexandrosVermieter einer Ferienwohnung
